Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.6 Dispositivi di sicurezza
67
2
Fig. 2.6 - 2 Coperchio di rivestimento nel convogliatore d‘uscita
(1) Coperchio di rivestimento nel convogliatore d'uscita - orientabile all'interno
La zona di spostamento dei portali è coperta da due cappe di rivestimento. Le lastre laterali hanno
la funzione di impedire l'accesso laterale allo spazio interno del dispositivo automatico. Il rivesti-
mento ribaltabile in alto sul convogliatore d'entrata del trasporto dei circuiti stampati, la protezione
ad innesto del convogliatore d'entrata e il coperchio ribaltabile verso l'interno del convogliatore
d'uscita proteggono l'accesso al trasporto dei circuiti stampati..
Funzionamento 2
Se si ribalta in alto una delle cappe protettive o se si solleva o ribalta all'interno la cappa di rive-
stimento del trasporto dei circuiti stampati si interrompe subito l'alimentazione della corrente degli
assi del portale. Gli assi del portale si fermano. Sullo schermo viene visualizzato il messaggio
"Chiudere il rivestimento".
Manuale per l'uso SIPLACE D1/D2
2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx
2.6 Dispositivi di sicurezza Edizione 07/2008 IT
68
→ Chiudere le cappe protettive e premere uno dei tasti d'avvio per continuare il montaggio.
2
Fig. 2.6 - 3 Posizione dei tasti d'avvio (bianco) sul dispositivo automatico
(1) Tasto d'avvio (bianco) sul dispositivo automatico
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.6 Dispositivi di sicurezza
69
2.6.2 Interruttori e tasti del dispositivo automatico
2.6.2.1 Posizione di interruttori e tasti nei dispositivi automatici
2

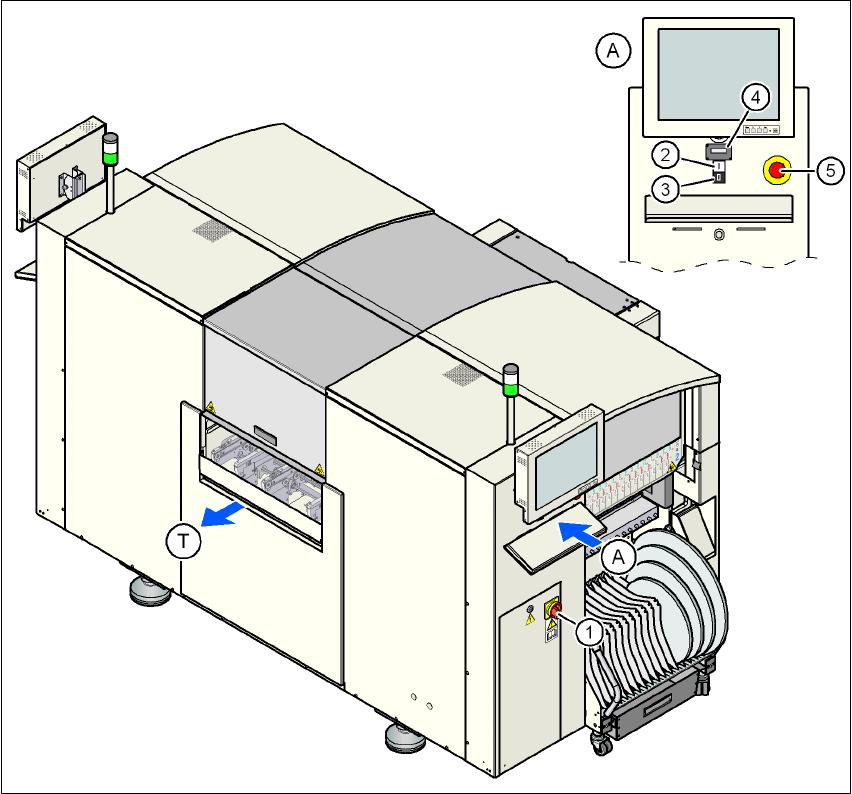

Fig. 2.6 - 4 Posizione di interruttori e tasti - panoramica sul lato d'uscita del CS
(1) Interruttore principale
(2) Tasto d'avvio (bianco) nel pannello di controllo sul lato dell'alimentazione di corrente
(3) Tasto d'arresto (nero) nel pannello di controllo sul lato dell'alimentazione di corrente
(4) Contatore di componenti nel pannello di controllo sul lato dell'alimentazione della corrente
(5) Tasto di ARRESTO D'EMERGENZA nel pannello di controllo sul lato dell'alimentazione della
corrente
(T) Direzione di trasporto CS
