Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.2 Scambiatore automatico di vassoi (SAV) Edizione 07/2008 IT
284
6.2.6.1 Dispositivi di sicurezza
Tasto di ARRESTO D'EMERGENZA
Dopo avere premuto il tasto di ARRESTO DI EMERGENZA si ferma subito tutto l'impianto,
ovvero il SIPLACE D1 e lo scambiatore automatico di vassoi. Dopo avere sbloccato il tasto di
ARRESTO DI EMERGENZA si avvia tutto l'impianto con il tasto d'avvio del dispositivo automa-
tico D1. Si può quindi continuare o interrompere il montaggio.
ISTRUZIONE
Fare attenzione a circuiti stampati eventualmente montati solo parzialmente.
Portelli di protezione
Quando si aprono i portelli di protezione si arrestano l'asse di sollevamento e quello di alimenta-
zione dello scambiatore automatico di vassoi. Quando si chiudono i portelli di protezione lo
scambiatore automatico di vassoi continua a funzionare.
ATTENZIONE 6
Non aprire i portelli di protezione dello scambiatore automatico di vassoi mentre un componente
viene prelevato dallo scambiatore automatico di vassoi. 6
6.2.6.2 Uso, manutenzione, assistenza
Troverete la documentazione dettagliata relativa all'uso, la manutenzione e l'assistenza dello
scambiatore automatico di vassoi nei manuali forniti insieme a quest'ultimo.
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.3 Videocamera CO per la testa Pick&Place
285
6.3 Videocamera CO per la testa Pick&Place
6.3.1 Videocamera CO stazionaria P&P, tipo 25, 16 x 16, digitale
(videocamera FC)
Articolo n. 00119718-xx Videocamera CO stazionaria 16x16 digitale, tipo 25
6

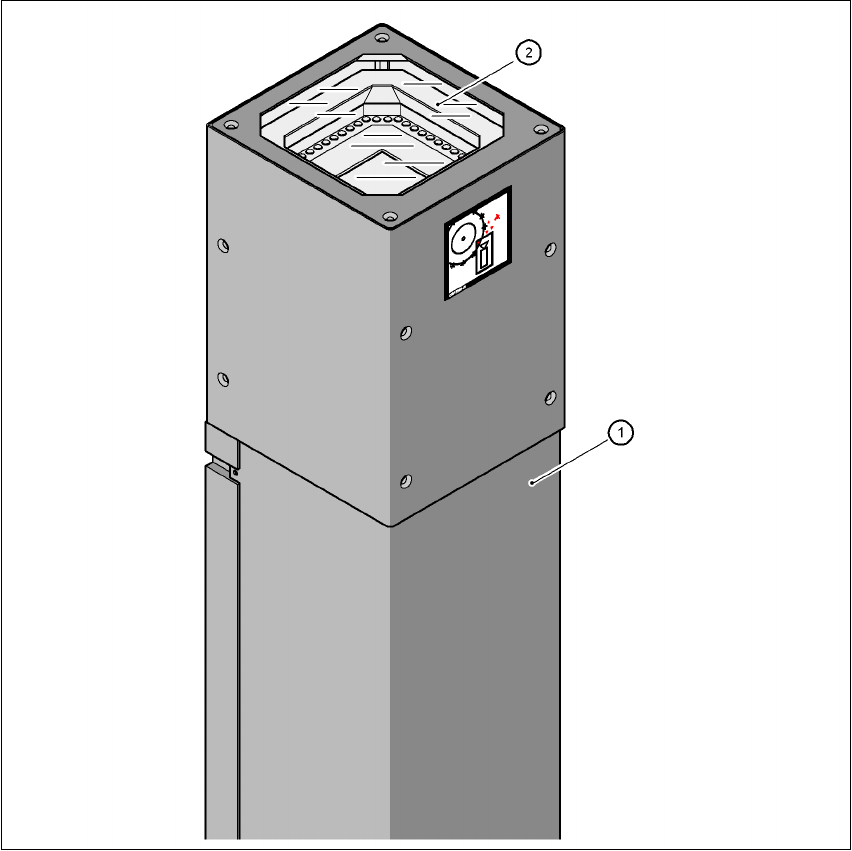

Fig. 6.3 - 1 Videocamera CO stazionaria P&P, tipo 25, 16 x 16, digitale (videocamera FC)
(1) Involucro della videocamera con videocamera integrata ed amplificatore della videocamera
(2) Lastra di vetro sotto la quale si trovano i piani d'illuminazione ed ottico
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.3 Videocamera CO per la testa Pick&Place Edizione 07/2008 IT
286
6.3.1.1 Posizione delle videocamere CO per la testa Pick&Place nel dispositivo
automatico D1
6

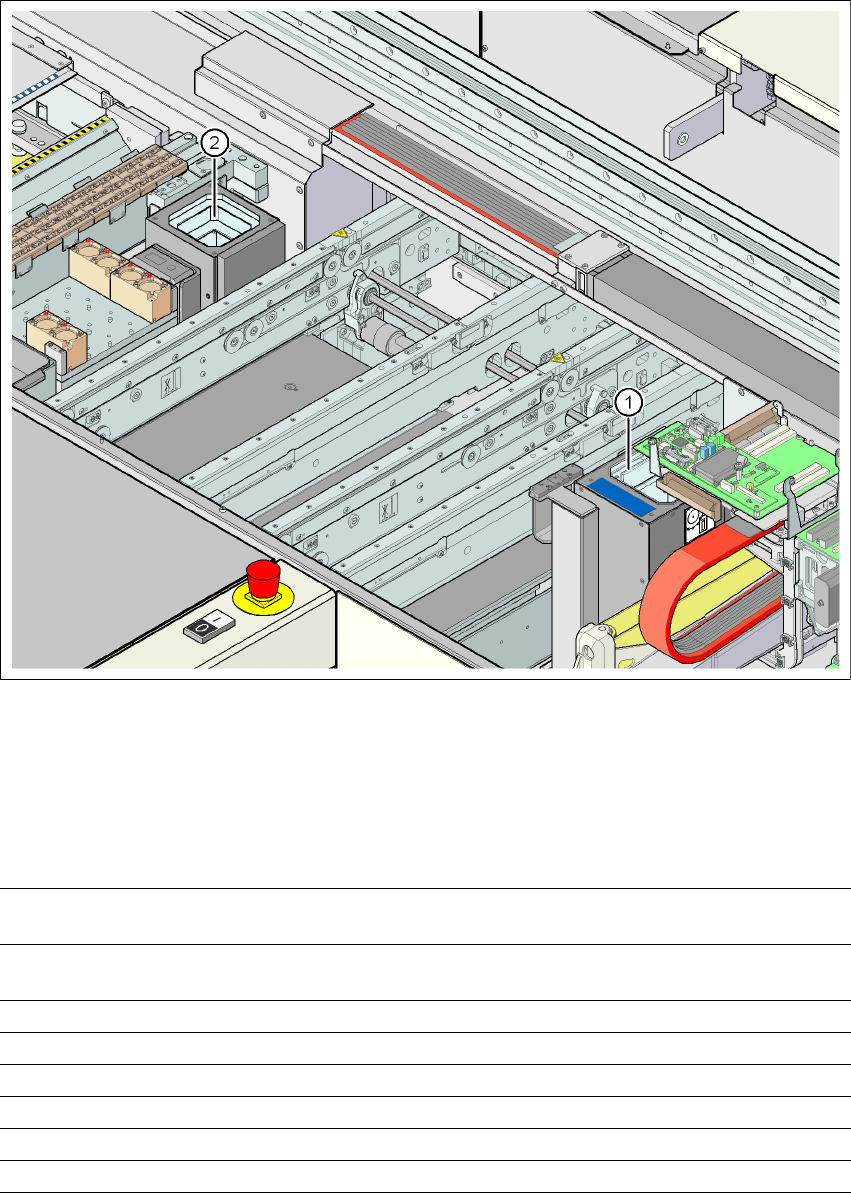

Fig. 6.3 - 2 Posizione della videocamera CO per la testa Pick&Place nel dispositivo automatico D1
(1) Posizione di montaggio per la videocamera CO stazionaria, P&P, tipo 36 (32 x 32) o tipo 33
(55 x 45)
(2) Posizione di montaggio per la videocamera CO stazionaria, P&P, tipo 25 (16 x 16)
6.3.1.2 Dati tecnici, videocamera CO stazionaria, P&P, tipo 25
6
Misure CO 0,2 x 0,2 mm² fino a 16 x 16 mm² con misurazione semplice del
componente
Gamma CO Da 0201 a SO, PLCC, QFP, zoccoli, prese, BGA, CO speciali, Bare
Die, Flip-Chip, Shield
Reticolo min. piedini 0,25 mm
Larghezza min. piedini 0,1 mm
Reticolo min. Ball 0,14 mm
Diametro ball min. 0,08 mm
Campo visivo 19,4 x 19,4 mm²
Tipo d’illuminazione Illuminazione dall'alto (6 livelli programmabili)
