00195743-0102_UM_D1_D2_SR605_IT.pdf - 第192页
4 Installazione e messa in esercizio Manuale per l' uso SIPLACE D1/D2 4.2 Infrastruttura del punto d'installazi one A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 192 4.2 I nfrastruttura del…
Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.1 Trasporto e configurazione alla consegna
191
4
Fig. 4.1 - 3 Superfici d'appoggio del dispositivo automatico - misure in millimetri
(1) Superficie d'appoggio del dispositivo automatico dal lato dell'innesto dell'alimentazione della
corrente
(2) Superficie d'appoggio del dispositivo automatico dal lato dell'innesto automatico
(3) Superficie d'appoggio del dispositivo automatico nel centro della macchina
(4) Applicare l'elevatore a forca sul lato dell'alimentazione della corrente
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2
4.2 Infrastruttura del punto d'installazione A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
192
4.2 Infrastruttura del punto d'installazione
4.2.1 Consigli relativi alla conformazione del pavimento
Il pavimento che si trova sotto il dispositivo automatico deve essere solido e piano perché durante
il suo funzionamento forze dinamiche possono creare oscillazioni sul punto d'installazione. L'en-
tità delle oscillazioni dipende dalla struttura del sottopavimento. Sempre che si rispettino i para-
metri del carico del pavimento sono adatte:
– coperture in cemento armato, p.e. le coperture dei capannoni industriali
– piastre di base in cemento armato, p.e. i pavimenti in calcestruzzo di capannoni industriali
senza scantinato
– locali con pavimento doppio, sempre che nello spazio intermedio sia inserita una base sta-
bile. Per questa base intermedia hanno validità le stesse condizioni d'installazione. La base
può essere realizzata con travi d'acciaio o di calcestruzzo.
4.2.1.1 Peso della macchina e caricabilità del pavimento
I valori dei pesi della macchina e della capacità di carico del fondo sono contenuti nella sezione
3.4.1
, pagina 102.
4.2.2 Alimentatore aria compressa
4.2.2.1 Controllo dell'alimentazione dell'aria compressa
Controllare se l'alimentazione dell'aria compressa è conforme alle specifiche prescritte della mac-
china (vedi la tabella nella sezione 3.3
, pagina 100).
INDICAZIONE: 4
nella documentazione "Configurazione di rete (sistema elettrico ed aria compressa) per gli
impianto SMD del cliente", articolo n. 00191409-xx sono descritti i provvedimenti adatti ad otte-
nere le specifiche richieste.
→ Protocollare le caratteristiche dell'aria compressa nel luogo d'installazione.
Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.2 Infrastruttura del punto d'installazione
193
4.2.2.2 Collegamento dell'aria compressa nel dispositivo automatico
4

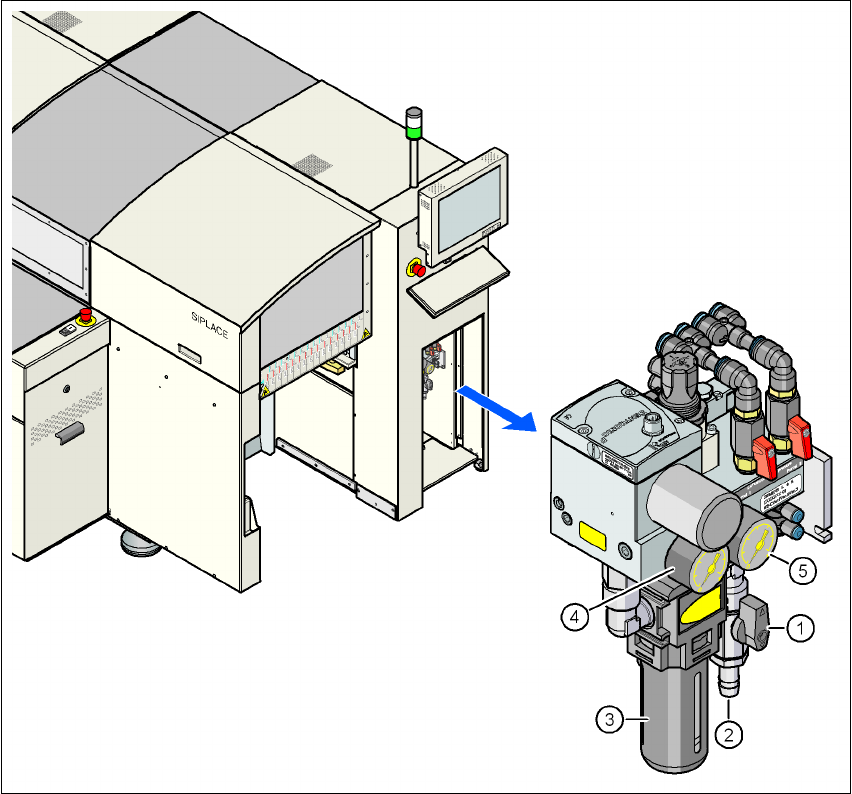

Fig. 4.2 - 1 Collegamento della conduttura dell'aria compressa
(1) Rubinetto di chiusura in posizione "ON"
(2) Allacciamento dell'aria compressa, pressione nominale: 0,55 - 1,0 MPa (5,5 - 10 bar)
(3) Filtro dell'aria compressa
(4) Manometro della pressione d'alimentazione dei distributori del portale
Pressione nominale: 0,52 ± 0,01 MPa (5,2 ± 0,1 bar), intervallo di visualizzazione: 0 - 1,2 MPa
(0 - 12 bar)
(5) Manometro della pressione d'alimentazione dei caricatori bulk-case
Pressione nominale: 0,25 ± 0,02 MPa (2,5 ± 0,2 bar), intervallo di visualizzazione: 0 - 0,6 MPa
(0 - 6 bar)
