→ Aprire la lastra di bloccaggio ed inserire le pipette nei rispettivi garage.
→ Chiudere la lastra di bloccaggio, in modo che le pipette non possano cadere dai caricatori.
ATTENZIONE 6
Si possono riempire i caricatori solo se tutte le pipette che si trovano nella testa
Collect&Place sono state reinserite nei rispettivi caricatori. 6
→ La programmazione dello scambiatore di pipette è descritta nelle istruzioni d'uso di SIPLACE
Pro.
ISTRUZIONE 6
→ Accertarsi che i componenti non cadano sui caricatori per evitare che si blocchi la lastra di
bloccaggio.
→ Evitare anche che componenti cadano su posti liberi di caricatori. I componenti sono attaccati
alla barra magnetica. Caricatori non poggiati correttamente sul tavolo CO possono causare
interruzioni dell'esercizio. Pulire quindi regolarmente i caricatori ed i posti liberi.
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.1 Scambiatore di pipette
273
6.1.2.6 Sostituzione del caricatore
→ Per estrarre il caricatore premere il gancio con molla (Pos. 1) fuori dal caricatore ed estrarre
il caricatore dal supporto.
6

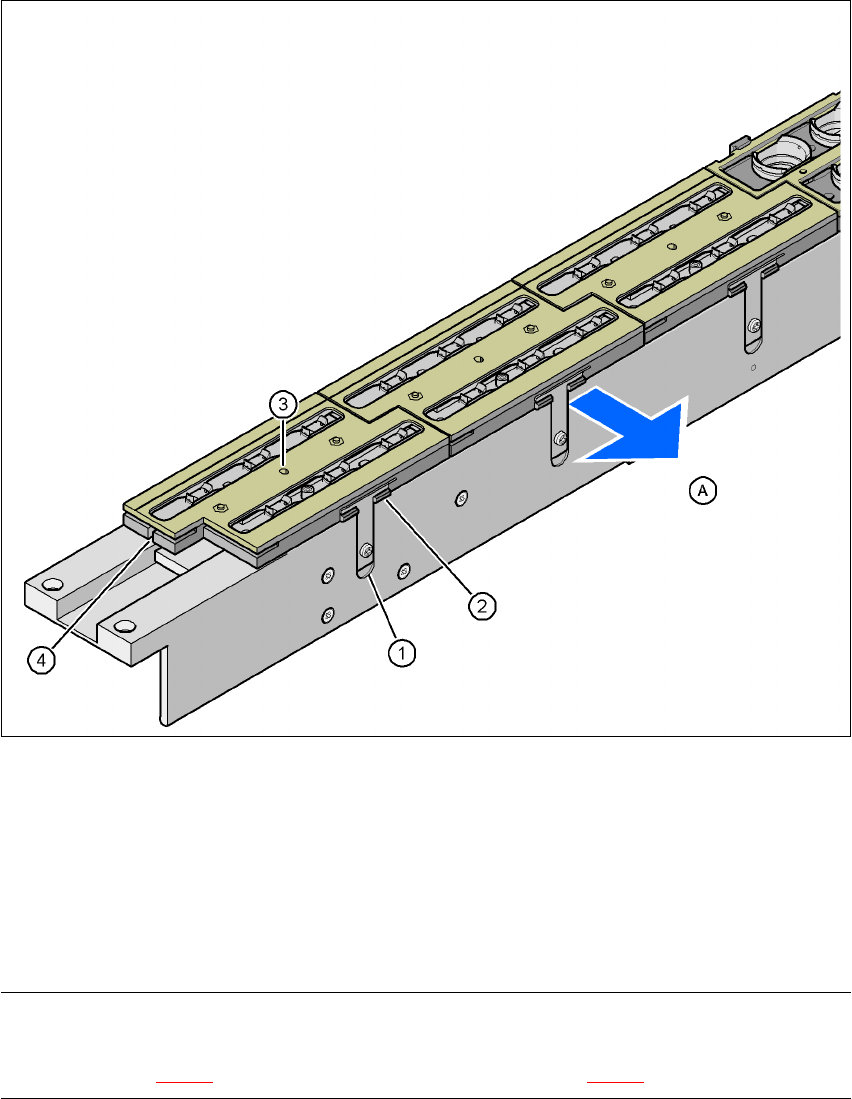

Fig. 6.1 - 9 Sostituzione del caricatore
(1) Gancio a molla
(2) Morsa d’arresto
(3) Foro di centraggio
(4) Foro longitudinale
(A) Allontanare il gancio a molla dal caricatore premendolo
ISTRUZIONE
Si deve inserire il caricatore in modo tale che le spine di centraggio scivolino nel foro di centraggio
(Pos. 3 nella Fig. 6.1 - 9) e nel foro longitudinale (Pos. 4 nella Fig. 6.1 - 9). 6
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.1 Scambiatore di pipette Edizione 07/2008 IT
274
→ Innanzitutto mettere sul supporto il caricatore con il lato del foro di centraggio (Pos. 3 nella
Fig. 6.1 - 9
) ed il foro longitudinale (Pos. 4 nella Fig. 6.1 - 9). I due bottoni del caricatore de-
vono inserirsi nella morsa d'arresto (Pos. 2 nella Fig. 6.1 - 9
).
→ Allontanare il gancio a molla dal caricatore premendolo.
→ Premere il caricatore a livello sul supporto e lasciare andare il gancio a molla. Il gancio a molla
deve entrare in posizione.
6.1.2.7 Riconoscimento di posizione
Ogni caricatore dello scambiatore di pipette ha una fiducial di posizione per il riconoscimento di
posizione.
6

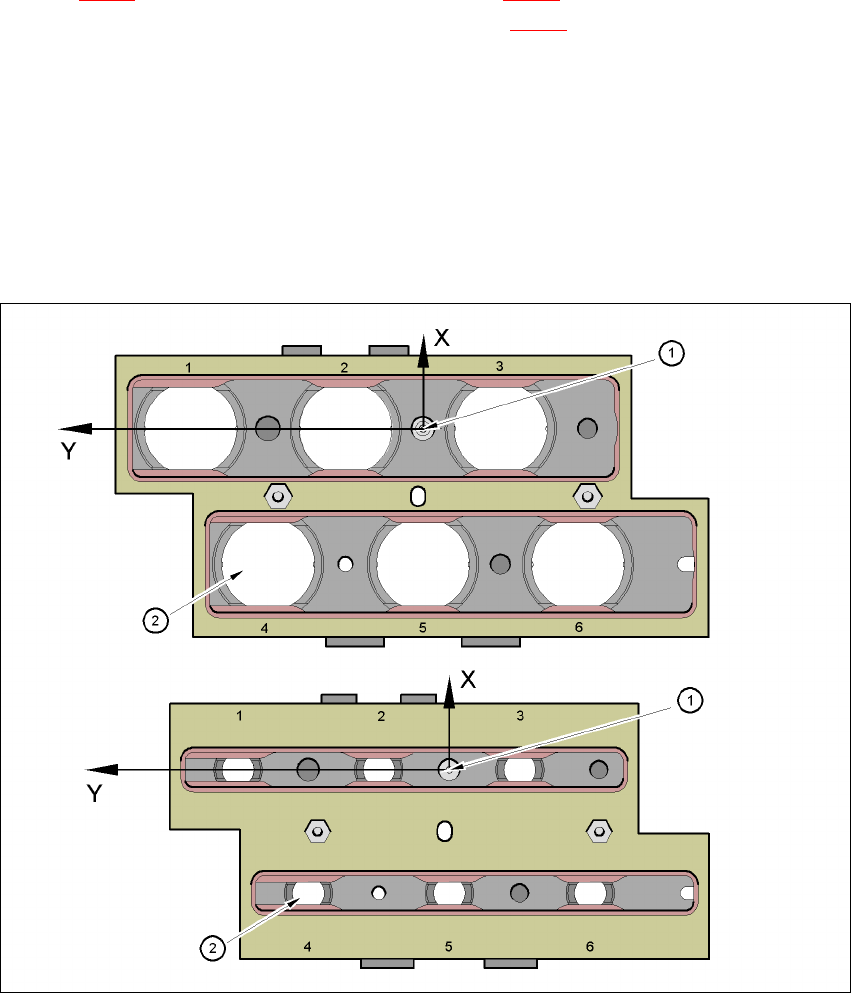

Fig. 6.1 - 10 Scambiatore di pipette - riconoscimento di posizione
(1) Fiducial di posizione
(2) Posizione delle pipette nel caricatore rispetto alla fiducial di posizione
