Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.6 Dispositivi di sicurezza
69
2.6.2 Interruttori e tasti del dispositivo automatico
2.6.2.1 Posizione di interruttori e tasti nei dispositivi automatici
2
Fig. 2.6 - 4 Posizione di interruttori e tasti - panoramica sul lato d'uscita del CS
(1) Interruttore principale
(2) Tasto d'avvio (bianco) nel pannello di controllo sul lato dell'alimentazione di corrente
(3) Tasto d'arresto (nero) nel pannello di controllo sul lato dell'alimentazione di corrente
(4) Contatore di componenti nel pannello di controllo sul lato dell'alimentazione della corrente
(5) Tasto di ARRESTO D'EMERGENZA nel pannello di controllo sul lato dell'alimentazione della
corrente
(T) Direzione di trasporto CS
Manuale per l'uso SIPLACE D1/D2
2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx
2.6 Dispositivi di sicurezza Edizione 07/2008 IT
70
2

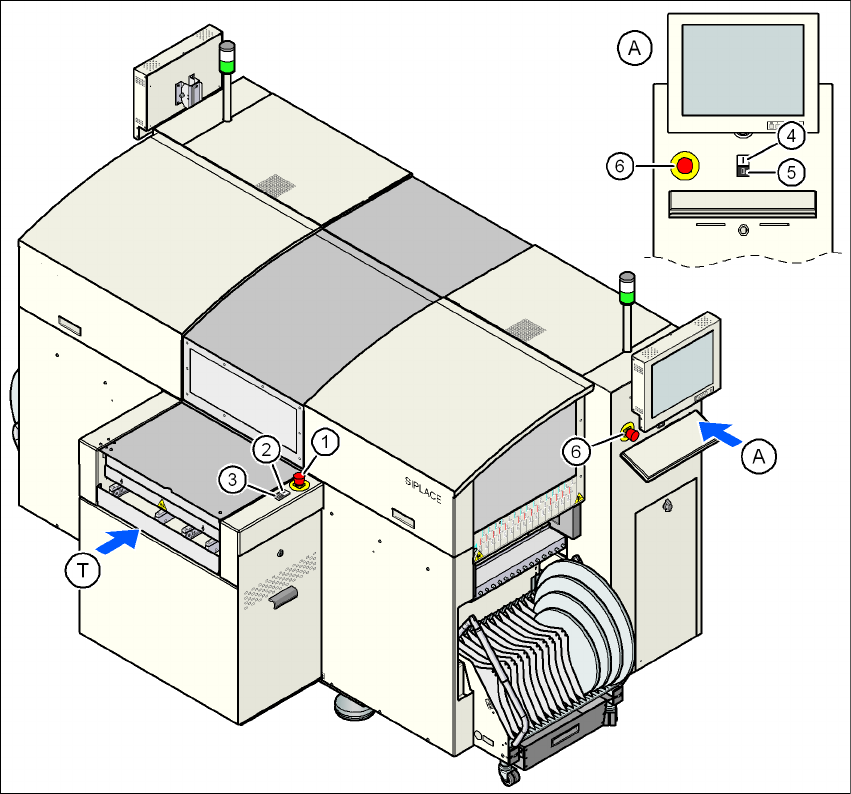

Fig. 2.6 - 5 Posizione di interruttori e tasti - panoramica sul lato d'entrata del CS
(1) Tasto di ARRESTO D'EMERGENZA nel lato d'entrata
(2) Tasto d'avvio (bianco) nel lato di entrata
(3) Tasto d'arresto (nero) nel lato di entrata
(4) Tasto d'avvio (bianco) nel pannello di controllo sul lato dell'unità dell'aria compressa
(5) Tasto d'arresto (nero) nel pannello di controllo sul lato dell'unità ad aria compressa
(6) Tasto di ARRESTO D'EMERGENZA nel pannello di controllo sul lato dell'aria compressa
(T) Direzione di trasporto CS
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.6 Dispositivi di sicurezza
71
2.6.2.2 Posizione degli interruttori di protezione nel dispositivo automatico
2

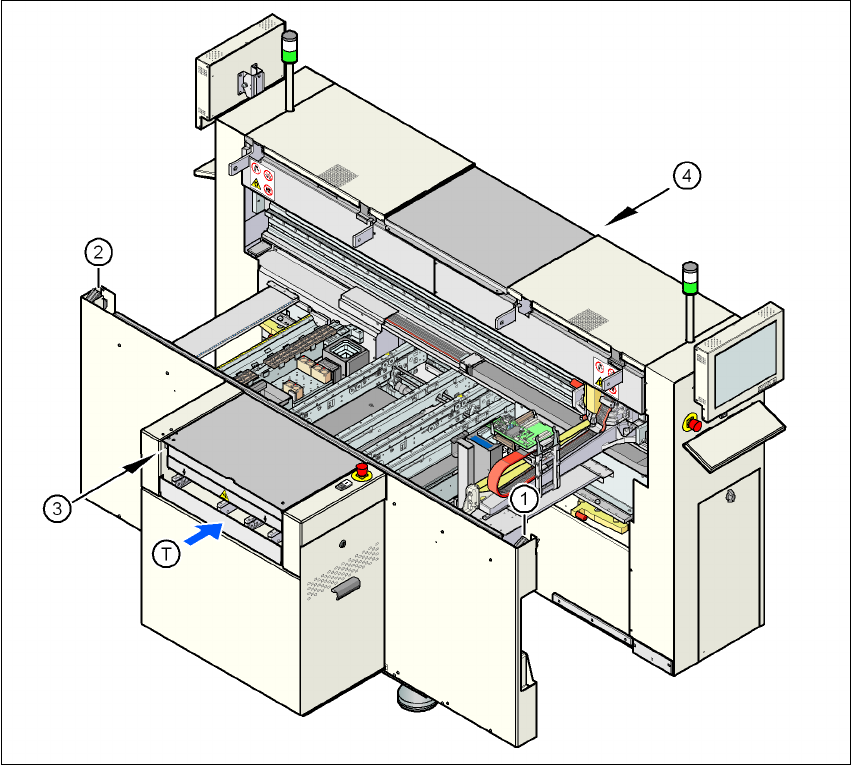

Fig. 2.6 - 6 Posizione degli interruttori di protezione nel dispositivo automatico
2
(1) Interruttore delle cappe di protezione, posto 1
(2) Interruttore delle cappe di protezione, posto 2
(3) Interruttore di protezione per il coperchio di rivestimento nel lato di entrata del trasporto CS
(4) Interruttore di protezione per il coperchio di rivestimento nel lato d'uscita del trasporto CS
(T) Direzione di trasporto CS
