Manuale per l'uso SIPLACE D1/D2 A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione Edizione 07/2008 IT 6.1 Scambiatore di pipet te 277 6 Fig. 6.1 - 12 Posizione dello scambiatore di pipette …
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.1 Scambiatore di pipette Edizione 07/2008 IT
276
AVVERTENZA 6
Per ogni testa di montaggio, installare solo il relativo scambiatore di pipette. Nelle configurazioni
miste c'è pericolo di crash della testa!
6.1.3.2 Dati tecnici
6
6
6
6
6
6
6
6.1.3.3 Posizione dello scambiatore di pipette per la testa Pick&Place nel dispositivo
automatico D1
Nel dispositivo automatico D1 si può installare uno scambiatore di pipette per la testa Pick&Place
nel posto 2. Nel supporto si possono allestire fino a 10 caricatori. Ne risulta una capacità totale di
massimo 20 garage di pipette.
Scambiatore di pipette per la testa SIPLACE Pick&Place
Misure (lunghezza x larghezza x altezza) 192 x 138 x 314 mm³
Numero di garage di pipette 20 per pipette standard
10 per pipette speciali o pinze
Tipi di pipette 5xx, standard
4xx con adattatore
8xx con adattatore
9xx con adattatore
Tempo di sostituzione delle pipette Ca. 2 s per pipetta
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.1 Scambiatore di pipette
277
6
Fig. 6.1 - 12 Posizione dello scambiatore di pipette per la testa Pick&Place nel dispositivo automatico D1
(1) Scambiatore di pipette
(2) Caricatore standard
(3) Caricatore per pipette speciali o pinze
(4) Contenitore degli scarti CO
6
6.1.3.4 Montaggio
Lo scambiatore di pipette è fissato nel posto 2 del telaio della macchina (Pos. 1 nella Fig. 6.1 - 12,
pagina 277
).
6.1.3.5 Pinze e pipette speciali
I dispositivi automatici SIPLACE elaborano oltre alla gamma standard SMT anche componenti in
tecnica di montaggio a perforazione (Through Hole Technology) e componenti OSC (Odd Shaped
Components). Parallelamente a questi, ASM AS s
viluppa costantemente pipette speciali e
pinz
e.
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.1 Scambiatore di pipette Edizione 07/2008 IT
278
Le pipette speciali vengono offerte per tutte le teste di montaggio per poter lavorare ordini di mon-
taggio con la massima velocità, precisione e flessibilità. L'uso degli scambiatori automatici di pi-
pette riduce inoltre i tempi d'allestimento che si presentano durante la sostituzione di un prodotto.
Per le teste Pick&Place, ASM AS offre pinze automatiche. I componenti la cui superficie non
è adatta all'aspirazione con le pipette vengono prelevati e montati da pinze meccaniche. Esistono
due modelli di pinze, che si possono suddividere in due gruppi in base alla loro funzione:
– pinze che afferrano il componente negli angoli esterni
– pinze che afferrano il componente negli angoli interni.
Alla ASM AS r
iceverete informazioni sulle pipette speciali e le pinze. Anche per realizzare ca-
ri
catori speciali e pinze, vi preghiamo di rivolgervi a ASM A
S.
6.1.3.6 Contenitore degli scarti CO
Per la testa SIPLACE Pick&Place si può installare un contenitore degli scarti CO (Pos. 4 nella Fig.
6.1 - 12
, pagina 277). È posizionato accanto allo scambiatore di pipette nel posto 2 del dispositivo
automatico D1.
6

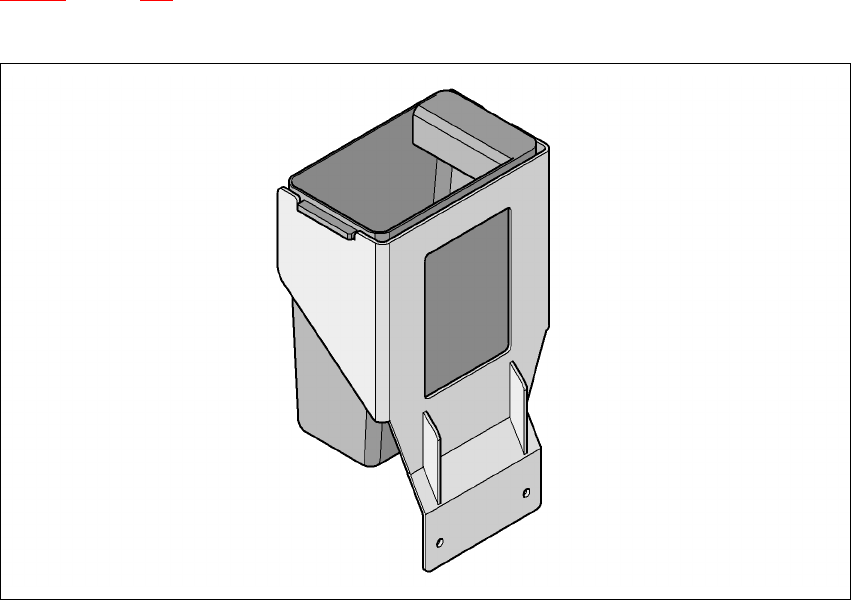

Fig. 6.1 - 13 Contenitore degli scarti CO
