Manuale per l'uso SIPLACE D1/D2 6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx 6.17 Pompa del v uoto Edizione 07/2008 IT 312 6.17 Pomp a de l vuoto Articolo n. 00 1 19017- xx Pompa del v…
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.16 Modulo laser di coplanarità
311
6

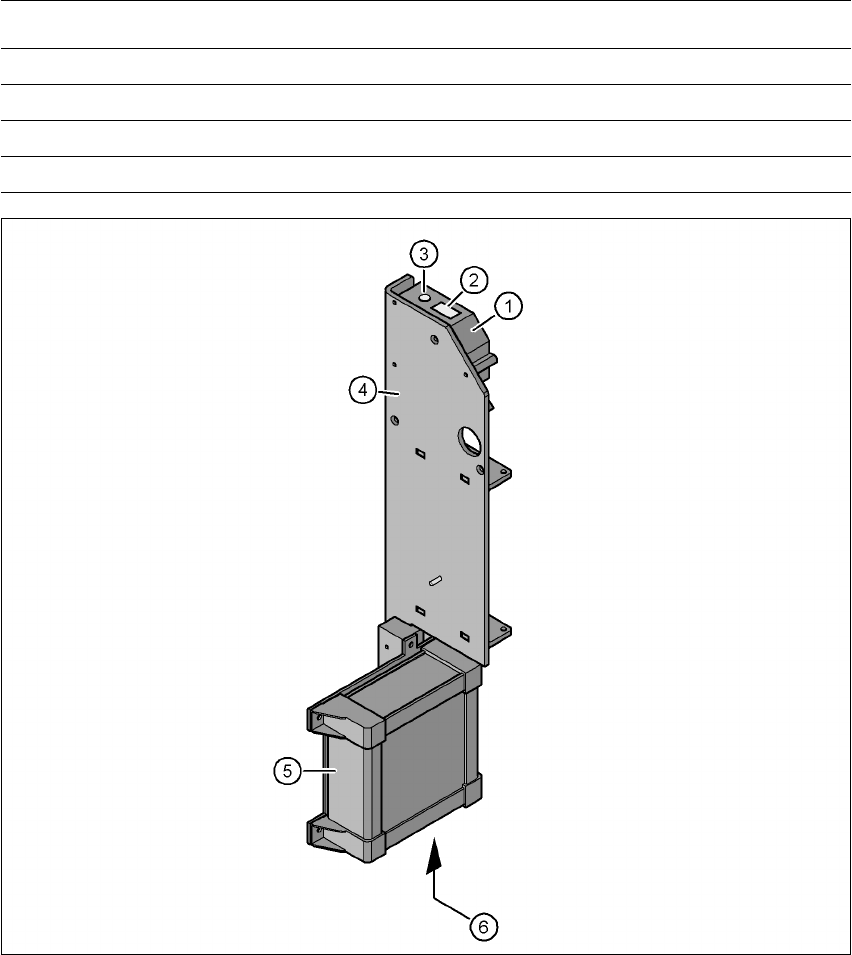

Fig. 6.16 - 5 Modulo laser di coplanarità
(1) Sensore del laser
(2) Rilevatore
(3) Emittente laser
(4) Angolo di montaggio
(5) Controller
(6) Messaggi LED, allacciamenti al controller
LED avg avg1 avg2
Spenta Spenta Nessuna comunicazione
Rosso Spenta Comunicazione 1
Spenta Rosso Comunicazione 2
Rosso Rosso Comunicazione 3
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.17 Pompa del vuoto Edizione 07/2008 IT
312
6.17 Pompa del vuoto
Articolo n. 00119017-xx Pompa del vuoto
Articolo n. 00119899-xx Kit d'allacciamento della pompa del vuoto D1/D2
Ogni testa Collect&Place dispone del proprio generatore del vuoto che alimenta il circuito di tenuta
e di montaggio con il vuoto necessario. Il generatore del vuoto funziona in base al principio di Ven-
turi.
Il consumo d'aria compressa del dispositivo automatico D2 è di 485 Nl/min. Ciò significa che l'ali-
mentazione dell'aria compressa deve essere nel relativo ordine di grandezza. Se la capacità del
fornitore sul posto non è sufficiente, si avrebbero spese d'investimento molto elevate. Per questo
motivo, offriamo una pompa del vuoto adatta ad ottenere l'alimentazione del vuoto richiesta.
Altri vantaggi che comporta l'uso della pompa del vuoto sono i seguenti:
– Il consumo d'aria compressa del dispositivo automatico si riduce circa della metà.
– La pressione d'entrata si riduce.
– Il dispositivo automatico è integrabile in linee preesistenti.
– Le spese d'esercizio correnti si abbassano secondo l'importo delle spese per l'energia.
La pompa del vuoto non necessita di manutenzione ed è priva di olio al 100%. La sua capacità è
sufficiente per alimentare i circuiti di tenuta delle teste Collect&Place.
Dispositivo automatico di montaggio Consumo d'aria compressa
a
del dispositivo automatico
a) A condizioni atmosferiche normali a 20°C e 1013 hPa
SIPLACE D1
senza pompa del vuoto
con pompa del vuoto
345 Nl/min (C&P/P&P)
205 Nl/min (C&P/P&P)
SIPLACE D2
senza pompa del vuoto
con pompa del vuoto
485 Nl/min (2 x C&P)
205 Nl/min (2 x C&P)
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.18 SIPLACE Productivity-Lift
313
6.18 SIPLACE Productivity-Lift
6.18.1 Progetto del montaggio in parallelo
In generale le linee di montaggio sono disposte in serie e concatenate serialmente. Il programma
di montaggio procede sequenzialmente mentre i circuiti stampati vengono trasportati da una mac-
china alla successiva. Ciò significa che il montaggio di un circuito stampato è distribuito in diversi
dispositivi automatici.
6
Fig. 6.18 - 1 Linee seriali e parallele in confronto
Nella concatenazione parallela, si riassumono i contenuti del montaggio di singoli dispositivi au-
tomatici. Diversi dispositivi automatici lavorano con lo stesso programma di montaggio. In una
macchina montano tutti i componenti che sono distribuiti in diversi dispositivi automatici nella la-
vorazione seriale. Se la capacità di un dispositivo automatico è soddisfatta, i circuiti stampati ven-
gono trasportati al dispositivo automatico successivo con lo stesso programma di montaggio e
vengono stampati. Questa combinazione di macchine con lo stesso contenuto di montaggio viene
definita gruppo o cluster.
Linea seriale
Linea parallela
Trasporto
sottopavimento
Gruppo (cluster)
Lift orizzontale/
verticale
