Manuale per l'uso SIPLACE D1/D2 2 Sicurezza d'esercizio A partire da lla versione di software SR.605.xx 2.5 Indicazioni di sicurezza per il funzionam ento del dispositivo automatico Edizione 07/2008 IT 58 2.5 I…
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.4 Indicazioni di sicurezza per il trasporto del dispositivo automatico
57
2.3.3 Classe laser 2
I seguenti gruppi di componenti sono assegnati alla classe di laser 2:
– Barriera fotoelettrica laser, area di montaggio 1 nel trasporto CS
– Barriera fotoelettrica laser, area di montaggio 2 nel trasporto CS
– Lettore di codice a barre CS
– Modulo laser di coplanarità
2
2.4 Indicazioni di sicurezza per il trasporto del dispositivo
automatico
2

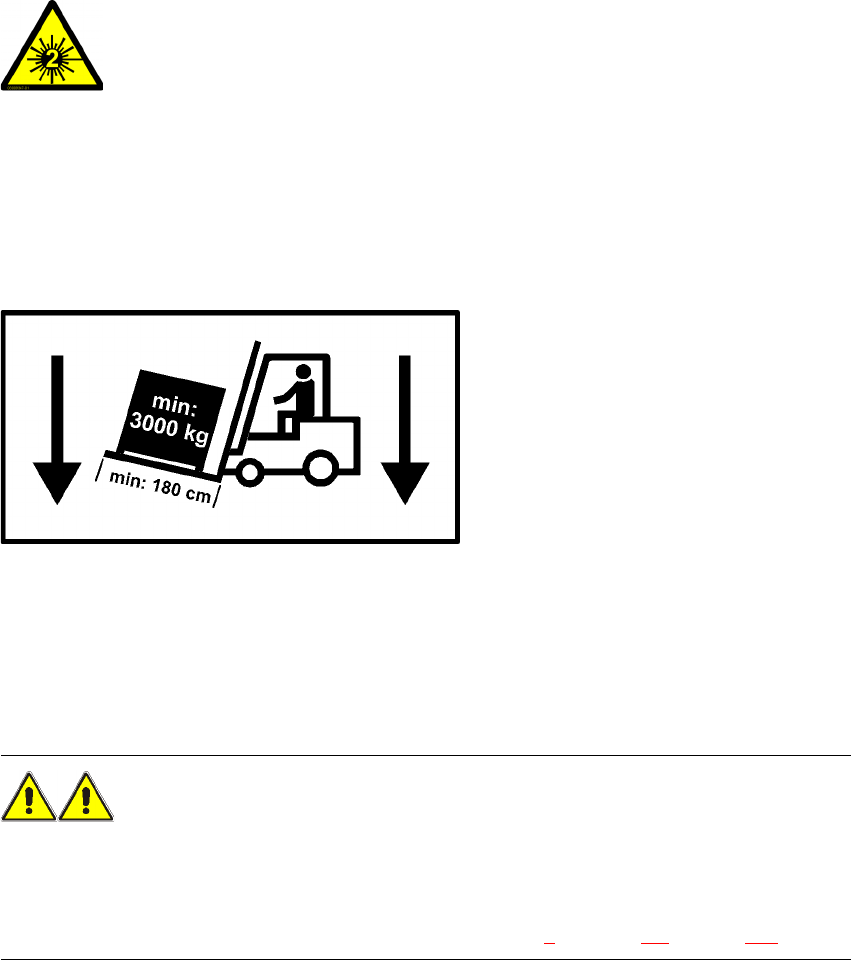

Per il trasporto del dispositivo automatico usare un elevatore a forca dotato delle seguenti speci-
fiche:
Lunghezza della forca min. 1800 mm
Forza portante min. 3000 kg
Diametro interno delle forche min. 350 mm 2
AVVERTENZA
PERICOLO DI ROVESCIAMENTO 2
Se non ci si attiene alle specifiche richieste per l'elevatore a forca, sussiste il rischio che l'eleva-
tore a forca si rovesci con il dispositivo automatico.
Il trasporto del dispositivo automatico è descritto nel Capitolo 4, sezione 4.1, pagina 185.
2
Raggi laser
Non fissare il raggio laser!
Manuale per l'uso SIPLACE D1/D2
2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx
2.5 Indicazioni di sicurezza per il funzionamento del dispositivo automatico Edizione 07/2008 IT
58
2.5 Indicazioni di sicurezza per il funzionamento del
dispositivo automatico
2.5.1 Indicazioni di sicurezza per la chiusura delle cappe di sicurezza
Per evitare qualsiasi tipo di rischio di ferite nel chiudere le cappe di protezione della macchina,
l'esercente della macchina deve richiedere al personale d'utenza di mettere in funzione le cappe
di protezione esclusivamente secondo le seguenti istruzioni.
ATTENZIONE
PERICOLO DI SCHIACCIAMENTO PER LE MANI
IN CASO DI CHIUSURA NON CONFORME DELLE CAPPE DI PROTEZIONE 2
2

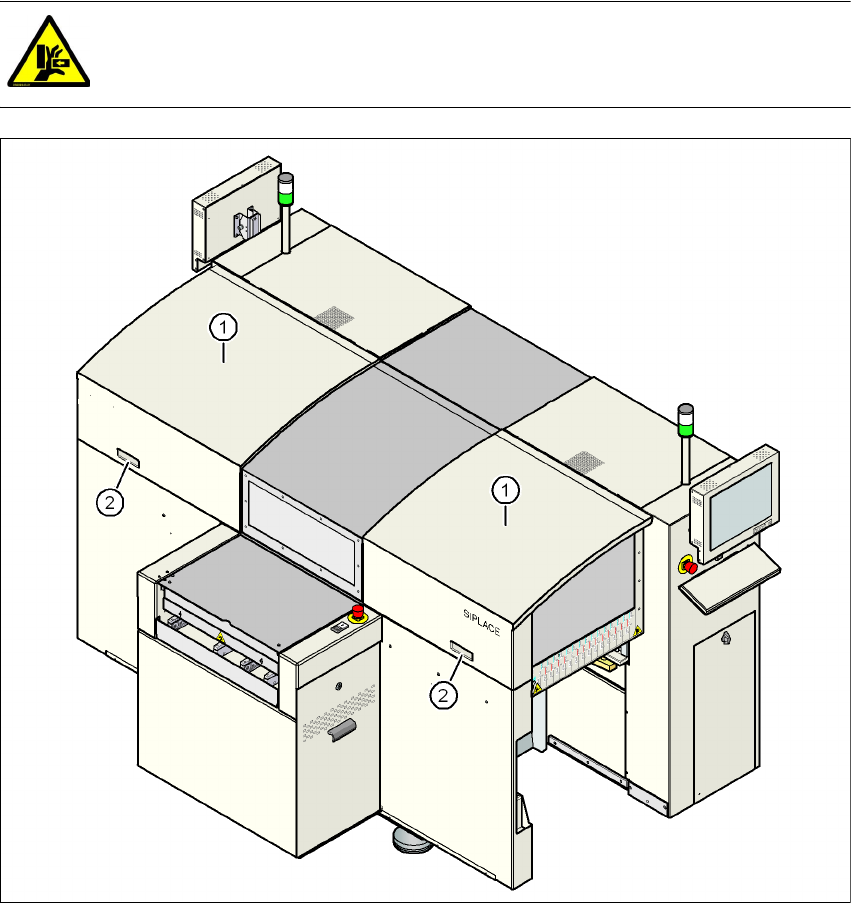

Fig. 2.5 - 1 Indicazioni di sicurezza per la chiusura delle cappe di protezione
(1) Cappe protettive
(2) Incavi con maniglia
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.5 Indicazioni di sicurezza per il funzionamento del dispositivo automatico
59
→ Per aprire o chiudere le cappe di protezione, afferrarle sempre negli incavi con maniglia.
→ Quando si chiudono le cappe, non inserire le mani nella fessura tra la cappa di protezione ed
il rivestimento della macchina.
→ Accertarsi che quando si chiudono le cappe nessuno si trovi nell'area di rotazione delle
cappe.
2.5.2 Indicazioni di sicurezza per agganciare e sganciare il carrello CO
. 2

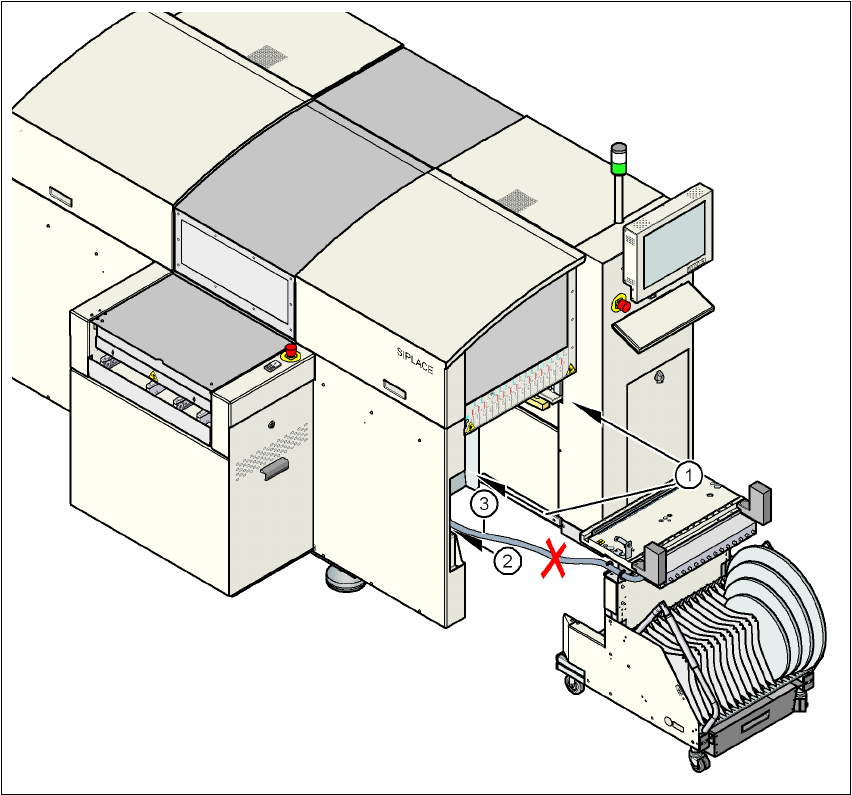

Fig. 2.5 - 2 Indicazioni di sicurezza del carrello CO
(1) Fessura verticale tra la parete del dispositivo automatico ed il carrello CO
(2) Unità di collegamento per l'alimentazione del carrello CO
(3) Cavo di collegamento per l'alimentazione di aria compressa e di corrente del carrello CO
