Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.8 Sistema di trasporto CS 135 Convessità CS in direzi one di trasporto +…
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.8 Sistema di trasporto CS A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
134
3.8.7 Possibilità di configurazione
3.8.7.1 Trasporto singolo CS
Articolo n. 00119840-xx Trasporto singolo modulare D1/D2
Articolo n. 00119626-xx Lato di trasporto fisso destro
Articolo n. 00119628-xx Lato di trasporto fisso sinistro
Articolo n. 00119912-xx Altezza di trasporto 900, D1/D2/D3
Articolo n. 00119913-xx Altezza di trasporto 930, D1/D2/D3
Articolo n. 00119914-xx Altezza di trasporto 950, D1/D2/D3
Articolo n. 00119092-xx Scatola per adattatore SMEMA D4/D2/D1
3.8.7.2 Trasporto doppio flessibile CS
Articolo n. 00119842-xx Trasporto doppio modulare D1/D2
Articolo n. 00119626-xx Lato di trasporto fisso destro
Articolo n. 00119628-xx Lato di trasporto fisso sinistro
Articolo n. 00119912-xx Altezza di trasporto 900, D1/D2/D3
Articolo n. 00119913-xx Altezza di trasporto 930, D1/D2/D3
Articolo n. 00119914-xx Altezza di trasporto 950, D1/D2/D3
Articolo n. 00119092-xx Scatola per adattatore SMEMA D4/D2/D1
3.8.8 Definizione della convessità dei circuiti stampati
3.8.8.1 Convessità CS durante il trasporto
Convessità CS trasversalmente rispetto alla direzione di trasporto max. 1% della diagonale CS
ma non più di 2 mm
3
Angolo di stringimento fisso
Dispositivo di bloccaggio mobile
Circuito stampato
Flangia di trasporto
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.8 Sistema di trasporto CS
135

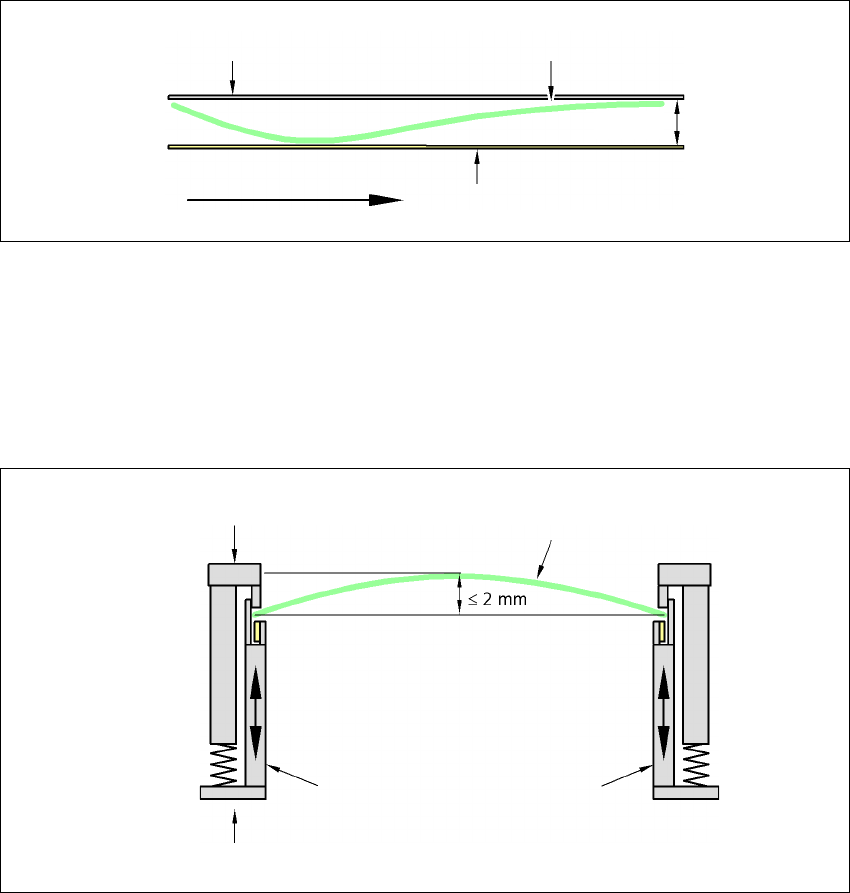

Convessità CS in direzione di trasporto + spessore CS < 5,5 mm
3
3
3.8.8.2 Convessità CS durante il montaggio
Con una convessità di 2 mm ci possono essere problemi quando ci si focalizza sulle fiducial locali
e su quelle errate al centro del CS. Il punto focale della videocamera digitale è di 2 mm. Tenendo
conto di tutte le tolleranze, questo valore si riduce a 1,5 mm. Considerare inoltre che l'altezza del
CO si riduce per la convessità.
3
3
Angolo di stringimento fisso
Convogliatore di trasporto
Circuito stampato
Direzione di trasporto CS
5,5 mm
Dispositivo di bloccaggio mobile
Angolo di stringimento fisso
Circuito stampato
Flangia di trasporto
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.8 Sistema di trasporto CS A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
136
Convessità CS in basso max. 0,5 mm
3
→ Usare supporti con spina magnetica per ottenere questo valore.
Circuito stampatoSupporto
con spina
magnetica
Dispositivo di bloccaggio mobile
Angolo di stringimento fisso
Flangia di trasporto
0,5 mm
