Manuale per l'uso SIPLACE D1/D2 1 Introduzione A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 1.1 Descrizione della macchina 21 – Pac chetto 0201 Offriamo il pacchetto 02 01 per la lav orazio ne …
1 Introduzione Manuale per l'uso SIPLACE D1/D2
1.1 Descrizione della macchina A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
20
1

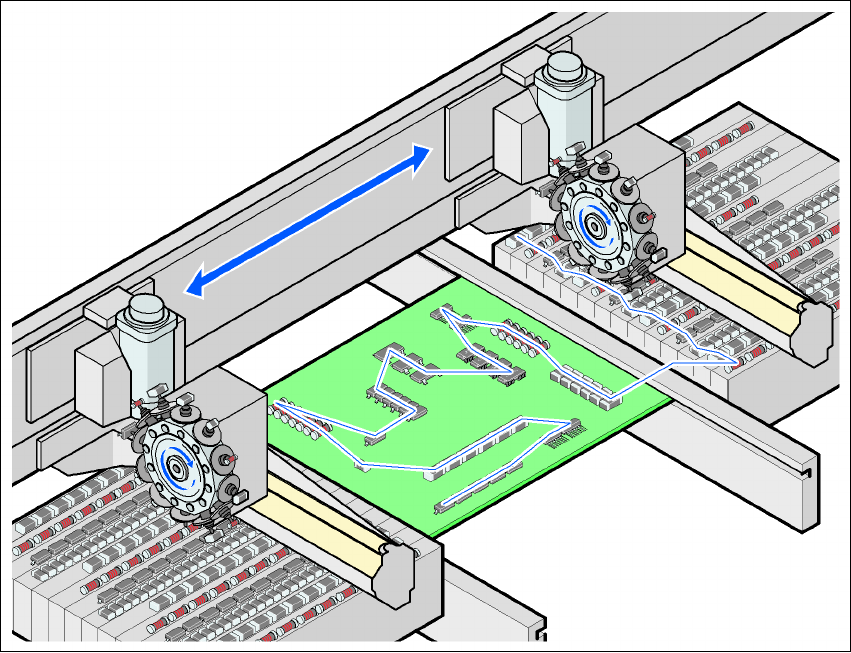

Fig. 1.1 - 3 Principio SIPLACE
1.1.5 Nuove opzioni e caratteristiche
Per integrare le funzioni del dispositivo automatico vengono offerte le seguenti opzioni:
– Pacchetto 01005
I dispositivi automatici di montaggio SIPLACE D1 e D2 sono adatti al montaggio di compo-
nenti 01005. Per il montaggio è necessario solo aggiungere il pacchetto 01005 alla testa
Collect&Place da 12 segmenti. 1
– Caricatore della cinghia 01005
Il caricatore della cinghia sviluppato in via extra per i componenti 01005 mette a disposizione
componenti di dimensioni da 01005 a 0402. 1
– Caricatore della cinghia SL da 3 x 8 mm
SL significa shutterless, quindi senza copertura CO. La mancanza di pezzi meccanici non ne-
cessari fa sì che si riducano le spese d'acquisto e di manutenzione per questo caricatore. 1
1
Manuale per l'uso SIPLACE D1/D2 1 Introduzione
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 1.1 Descrizione della macchina
21
– Pacchetto 0201
Offriamo il pacchetto 0201 per la lavorazione di componenti 0201 con la testa Collect&Place
da 12 segmenti. 1
– Videocamera stazionaria CO, tipo 33
Invece della videocamera CO di tipo 36 si può usare in via opzionale la videocamera CO di
tipo 33, caratterizzata da una risoluzione superiore e da un campo visivo più grande. 1
– Configurazione a una testa
Il dispositivo automatico di montaggio SIPLACE D1 può essere configurato come dispositivo
automatico a una testa (Single Head Machine).
– Riconoscimento dei punti d'impiombatura per i caricatori della cinghia
Il dispositivo automatico può essere munito in via extra anche del riconoscimento dei punti
d'impiombatura per i caricatori della cinghia.
1 Introduzione Manuale per l'uso SIPLACE D1/D2
1.1 Descrizione della macchina A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
22
1.1.6 Numero di serie del dispositivo automatico
Il numero di serie del dispositivo automatico si può trovare in due punti.
– In uno il numero di serie (p.e. C1) è inciso sul fondo del telaio della macchina sul lato dell'in-
nesto pneumatico (vedi Pos. 1 nella Fig. 1.1 - 4
).
– Il numero di serie è inciso anche nella targhetta del tipo del dispositivo automatico (vedi Pos.
2 nella Fig. 1.1 - 4
).
1
Fig. 1.1 - 4 Punti contrassegnati dal numero di serie nel dispositivo automatico
