5.6 Allestire i caricatori

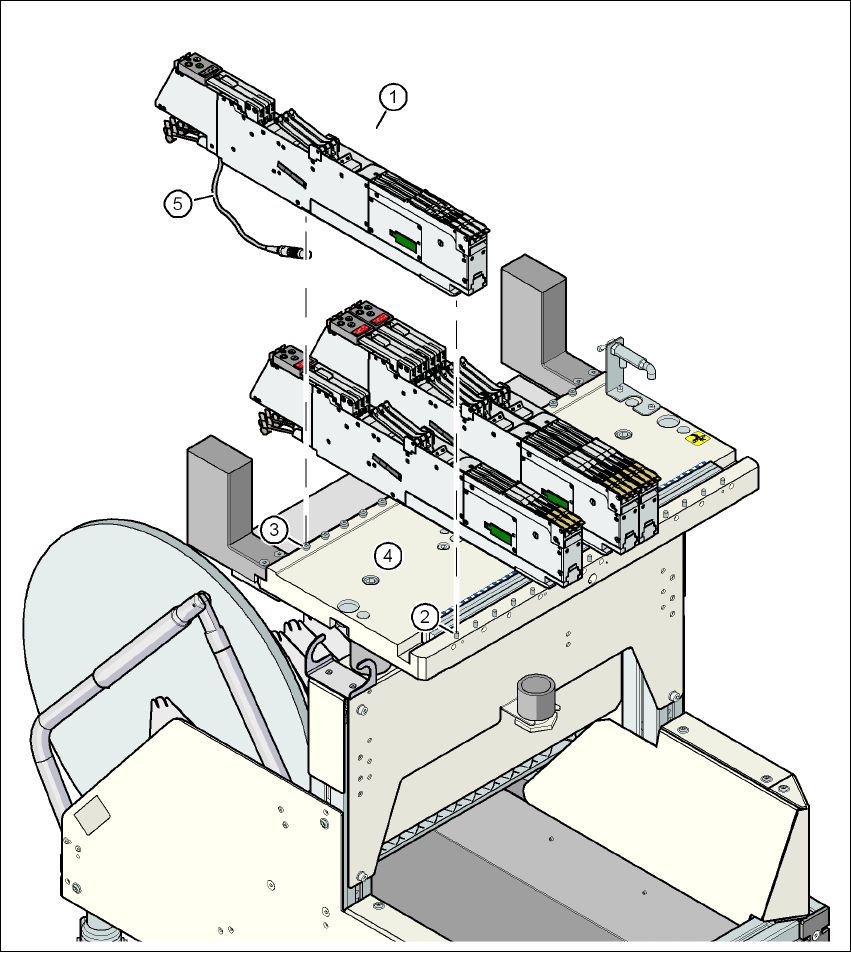

Fig. 5.6 - 1 Tavolo CO con 15 posti per i caricatori S

(1) Caricatore S

(2) Perno di centraggio

(3) Calotta

(4) Tavolo CO

(5) Cavo d'allacciamento del caricatore S

Manuale per l'uso SIPLACE D1/D2 5 Compiti per il personale di servizio

A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.6 Allestire i caricatori

249

5.6.1 Preparare il tavolo CO e i caricatori S per l'allestimento

→ Pulire la superficie d'appoggio del caricatore

→ Pulire la superficie d'appoggio sul tavolo CO.

→ Eliminare i componenti sparsi sul tavolo CO con un pennello o un aspirapolvere dall'ugello

adatto.

→ Estrarre con un cacciavite i componenti rimasti fissati.

ATTENZIONE 5

Evitare di togliere con le dita i componenti dal tavolo CO, c'è la possibilità di ferirsi con finis-

sime schegge metalliche.

5.6.2 Applicare i caricatori S

→ Inserire il caricatore (Pos. 1 nella Fig. 5.6 - 1, pagina 248) innanzitutto con il lato anteriore,

ovvero quello con il piede intagliato, sul tavolo CO (Pos. 4 nella Fig. 5.6 - 1

, pagina 248), in

modo tale che la spina di centraggio (Pos. 2 nella Fig. 5.6 - 1

, pagina 248) sul tavolo CO sci-

voli nella fessura del piede del caricatore.

→ Abbassare ora il caricatore nel lato posteriore finché la calotta (Pos. 3 nella Fig. 5.6 - 1

, pa-

gina 248

) sparisce completamente nel foro del caricatore.

→ Accertarsi che i caricatori vengano collocati correttamente sul tavolo CO secondo la loro lar-

ghezza (vedi Fig. 5.6 - 2

, pagina 250).

→ Controllare se il caricatore è poggiato orizzontalmente sul tavolo dei componenti. Picchiettare

con il dito lateralmente sul caricatore. Non si deve muovere.

→ Collegare il connettore del caricatore (Pos. 5 nella Fig. 5.6 - 1

, pagina 248) alla presa che si

trova sotto il posto. Il punto rosso della spina deve essere rivolto verso quello della presa.

ISTRUZIONE 5

Accertarsi di usare assolutamente la presa appartenente al posto per collegare il caricatore

perché i caricatori ricevono l'impulso di comando tramite questa presa. Possibilmente il cari-

catore non funziona nel modo giusto se non viene collegato alla presa giusta. Troverete in-

formazioni dettagliate sull'assegnazione di spina e bussola nelle istruzioni operative del

rispettivo caricatore.

5 Compiti per il personale di servizio Manuale per l'uso SIPLACE D1/D2

5.6 Allestire i caricatori A partire dalla versione di software SR.605.xx Edizione 07/2008 IT

250

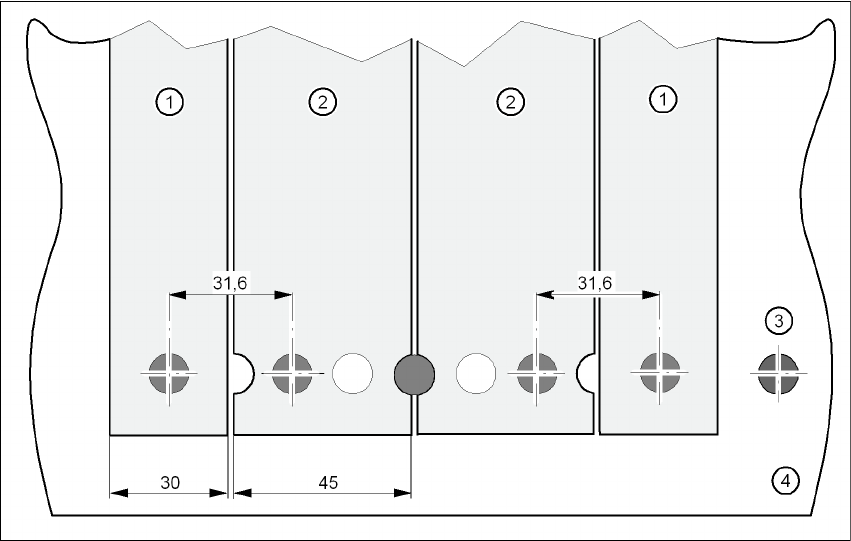

Fig. 5.6 - 2 Inserimento di caricatore S di una larghezza di 30 o 45 mm sul tavolo CO

(1) Caricatore, largo 30 mm

(2) Caricatore, largo 45 mm

(3) Calotta

(4) Tavolo CO
