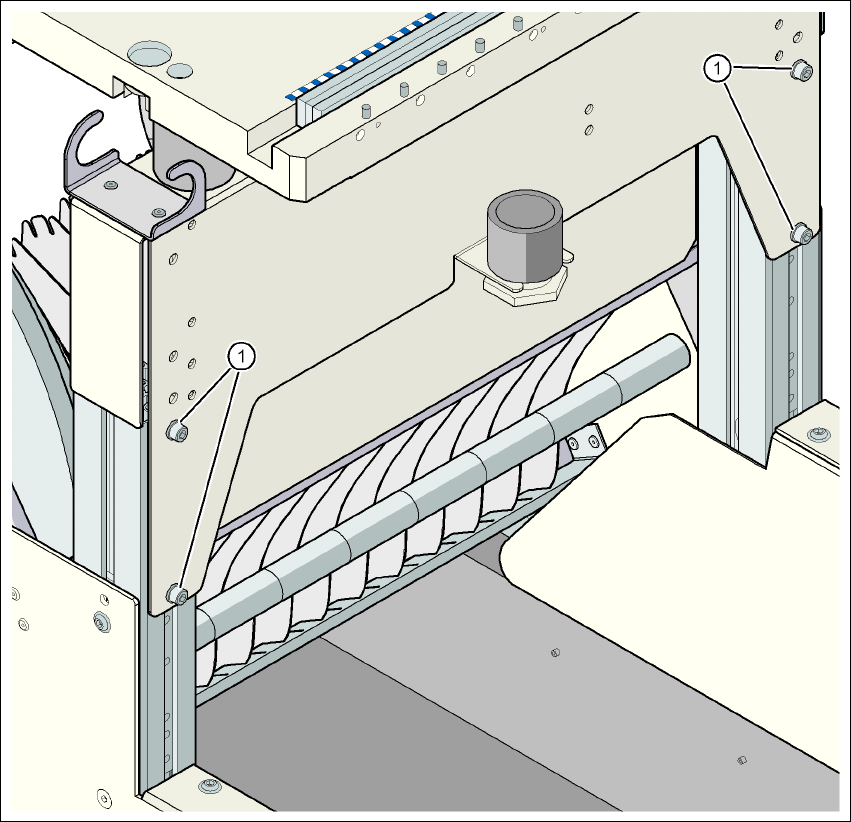

Fig. 4.4 - 9 Carrello CO: altezza di trasporto CS 950 mm - vista frontale, posizione delle viti ad esagono cavo

(1) Vite ad esagono cavo M6x12 e disco (4 unità nel lato posteriore)

Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio

A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.5 Modificare il canale della cinghia vuota

227

4.5 Modificare il canale della cinghia vuota

Se si usano caricatori che usano cinghie con tasche di altezza > 17 mm, come per esempio è il

caso per i caricatori di 44 mm S DP, si dovrà eliminare la lamiera di separazione (Pos. 1 nella Fig.

4.5 - 1

Fig. 4.5 - 1 Canale della cinghia vuoto con contenitore scarti

(1) Lamiera di separazione per cinghie di > 17 mm smontabile

(2) Vite DIN 84 - M3x6, 2 unità

4.5.1 Istruzioni di sicurezza

AVVERTENZA 4

→ Per lo smontaggio della lamiera di separazione spegnere il dispositivo automatico con l'inter-

ruttore principale.

→ Staccare il dispositivo automatico dall'alimentazione di rete e dell'aria compressa.

4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2

4.5 Modificare il canale della cinghia vuota A partire dalla versione di software SR.605.xx Edizione 07/2008 IT

228

→ Assicuratevi che il dispositivo automatico non possa riaccendersi come descritto nella Se-

zione 2.10

, pagina 90.

→ Attendere finché la pressione d'esercizio del dispositivo di taglio è scesa a 0 MPa.

→ Indossare guanti robusti.

→ Non inserire le mani all'interno del canale della cinghia vuota.

4.5.2 Eliminare la lamiera di separazione

→ Allentare le due viti con intaglio (Pos. 2 nella Fig. 4.5 - 1, pagina 227).

→ Estrarre la lamiera di separazione (Pos. 1 nella Fig. 4.5 - 1

, pagina 227).
