Manuale per l'uso SIPLACE D1/D2 2 Sicurezza d'esercizio A partire da lla versione di software SR.605.xx 2.8 Blocco dell'alimentazione dell'aria compress a e diminuzione della pressione Edizione 07/200…
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.7 Tensioni residue e tempi di scarica nel dispositivo automatico
83
2.7.1 Tensioni d'esercizio, tensioni residue e tempi di scarica dopo avere premuto
il tasto d'ARRESTO D'EMERGENZA
2
2
2
2
2
2.7.2 Tensioni residue e tempi di scarica dopo lo spegnimento dell'interruttore
principale
2
ATTENZIONE 2
Per evitare la perdita di dati, spegnete il dispositivo automatico - eccettuati i casi d'emergenza -
solo in base ai seguenti criteri:
– dopo che il dispositivo automatico ha terminato il trasferimento dei dati di macchina, di alle-
stimento e di scheda
– dopo che il dispositivo automatico ha terminato la lavorazione dei CS
– dopo che il dispositivo automatico ha terminato la fase d'avvio.
Perno X14 e spina X8:1
misurati rispetto X15 (GND)
Tensione ad
esercizio normale
Tensione residua
all'ARRESTO D'EMERGENZA
Tempi di
scarica
X14 + 198 V CC < 60 V CC 4 s
X8:1 + 132 V CC < 60 V CC 1 s
Perno X14 e spina X8:1
misurati rispetto X15 (GND)
Tensione residua ad
interruttore principale spento Tempi di scarica
X14 < 60 V CC 4 s
X8:1 < 60 V CC 1 s
Manuale per l'uso SIPLACE D1/D2
2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx
2.8 Blocco dell'alimentazione dell'aria compressa e diminuzione della pressione Edizione 07/2008 IT
84
2.8 Blocco dell'alimentazione dell'aria compressa e
diminuzione della pressione
La pressione d'esercizio del dispositivo automatico è fissa a 0,52 ± 0,01 MPa (5,2 ± 0,1 bar). La
Fig. 2.8 - 1
, pagina 85 mostra la posizione dell'unità dell'aria compressa. Si può interrompere l'ali-
mentazione dell'aria compressa del dispositivo automatico con il rubinetto di chiusura (Pos. 1
della Fig. 2.8 - 1
, pagina 85).
→ Allentare il bloccaggio del rivestimento con la chiave della macchina.
→ Sollevare il rivestimento (vedi Fig. 2.8 - 1
, pagina 85).
→ Far ruotare la leva del rubinetto di chiusura (Pos. 1 della Fig. 2.8 - 1
, pagina 85) dalla posi-
zione verticale a quella orizzontale.
→ Osservare il manometro della pressione d'esercizio (Pos. 4 della Fig. 2.8 - 1
, pagina 85). Se
il dispositivo automatico è acceso, la pressione diminuisce entro 1 minuto fino a 0 MPa
(0 bar).
ATTENZIONE
Se la macchina è accesa, si può interrompere l'alimentazione dell'aria compressa con il rubinetto
di chiusura per un massimo di 30 minuti. Se è necessario un intervallo di tempo maggiore per le
operazioni di manutenzione o di assistenza del sistema pneumatico, si deve spegnere il disposi-
tivo automatico con l'interruttore principale e staccarlo dall'alimentazione dell'aria compressa.
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.8 Blocco dell'alimentazione dell'aria compressa e diminuzione della pressione
85

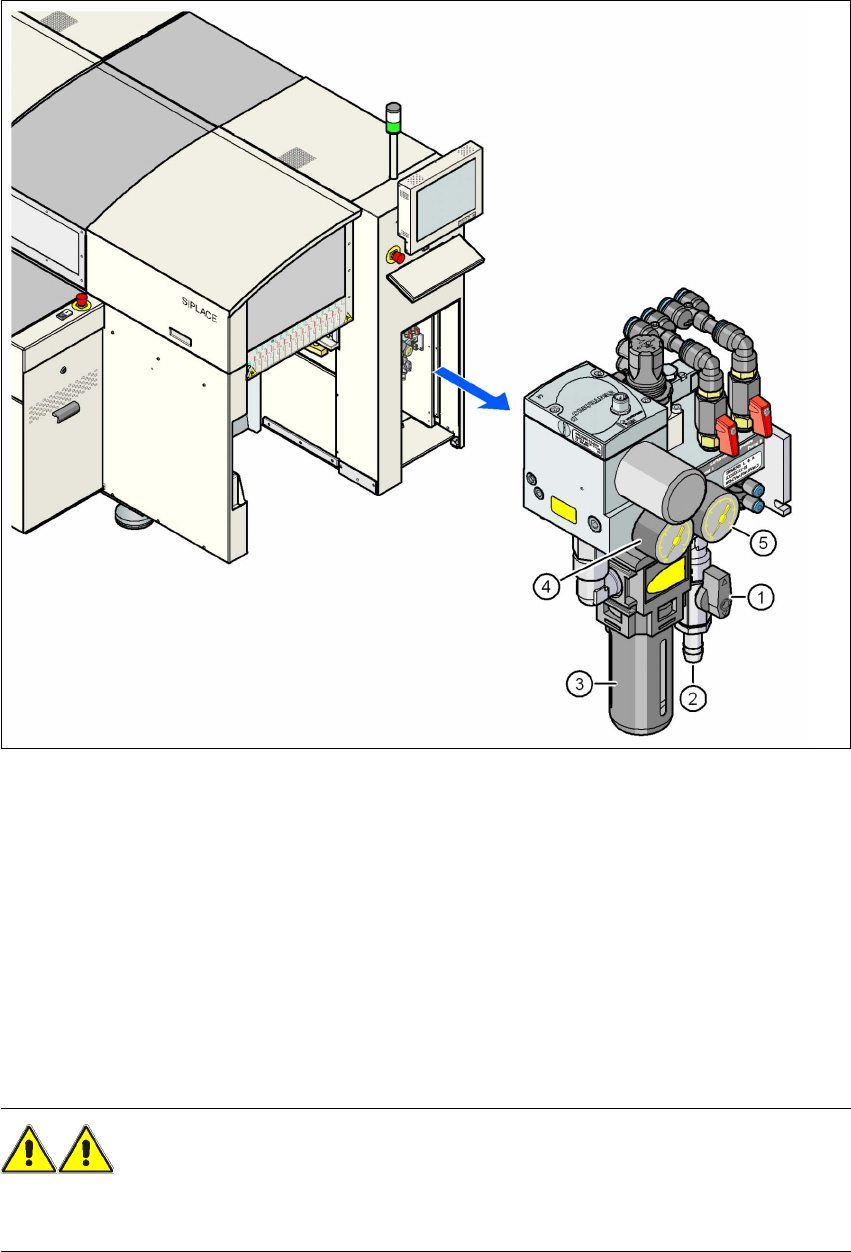

Fig. 2.8 - 1 Unità dell’aria compressa nei dispositivi automatici D1 e D2
(1) Rubinetto di chiusura
(2) Allacciamento dell'aria compressa:
Pressione nominale: 0,55 - 1,0 MPa (5,5 - 10 bar)
(3) Filtro dell'aria compressa
(4) Manometro della pressione d'alimentazione dei distributori del portale
Pressione nominale: 0,52 ± 0,01 MPa, 5,2± 0,1 bar (intervallo di visualizzazione 0 - 1,2 MPa,
0 - 12 bar)
(5) Manometro della pressione d'alimentazione dei caricatori bulk-case
Pressione nominale: 0,25 ± 0,02 MPa, 2,5 ± 0,2 bar (intervallo di visualizzazione: 0 - 0,6 MPa,
0 - 6 bar)
AVVERTENZA
Non staccare mai condutture dell'aria compressa che si trovano sotto pressione. A causa del pe-
ricolo di ferite! 2
