3 Dati tecnici del dis positivo automatico Manuale per l'uso SIPLACE D1/D2 3.5 Visione d'insieme dei gruppi di compo nenti A partire dalla versione di software SR .605.xx Edizione 07 /2008 IT 110 3.5.2 V isione…
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.5 Visione d'insieme dei gruppi di componenti
109
3.5 Visione d'insieme dei gruppi di componenti
3.5.1 Visione d’insieme dei gruppi di componenti SIPLACE D1
3

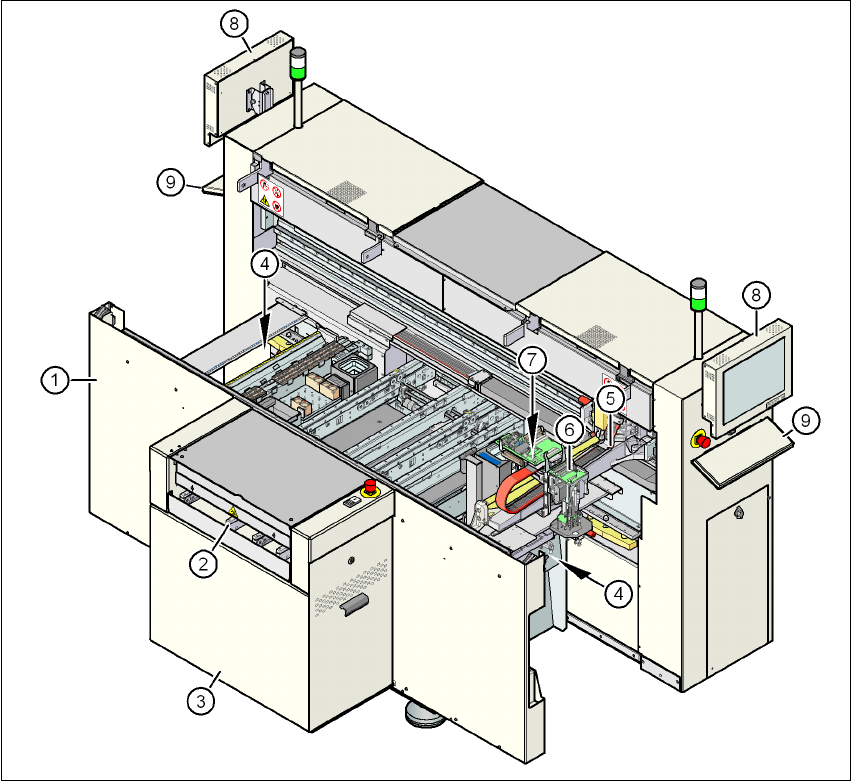

Fig. 3.5 - 1 Visione d’insieme dei gruppi di componenti SIPLACE D1
(1) Telaio della macchina
(2) Trasporto dei circuiti stampati (trasporto doppio flessibile)
(3) Set di montaggio
(4) Dispositivo di taglio della cinghia, canale della cinghia vuota (2x)
(5) Portale 1
(6) Testa P&P
(7) Testa C&P
(8) Monitor (2x)
(9) Tastiera (2x)
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.5 Visione d'insieme dei gruppi di componenti A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
110
3.5.2 Visione d’insieme dei gruppi di componenti SIPLACE D2
3

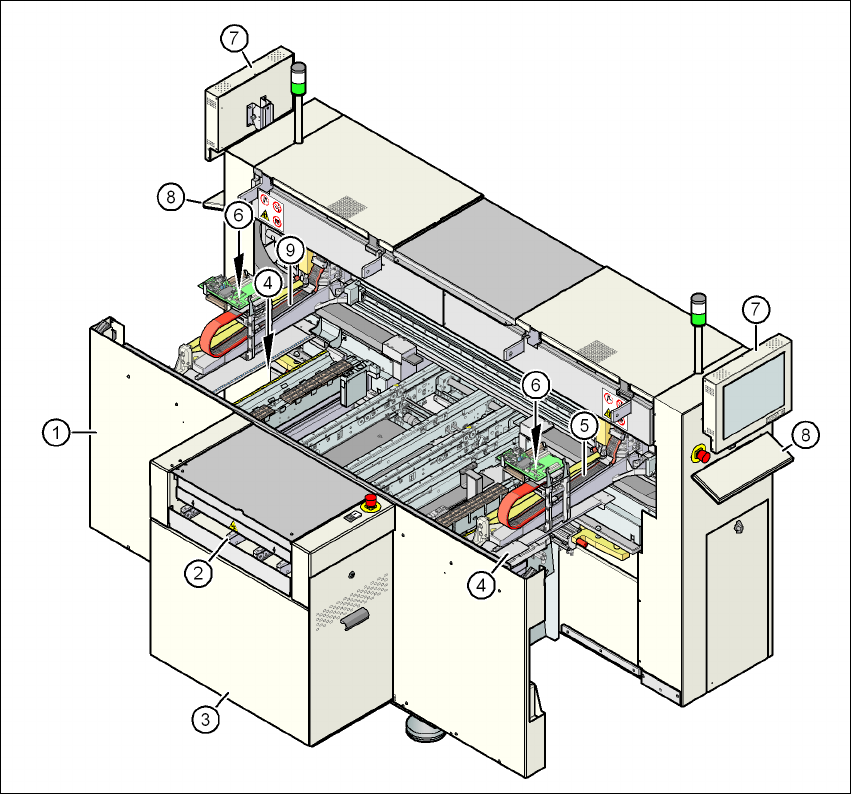

Fig. 3.5 - 2 Visione d’insieme dei gruppi di componenti SIPLACE D2
(1) Telaio della macchina
(2) Trasporto dei circuiti stampati (trasporto doppio flessibile)
(3) Set di montaggio
(4) Dispositivo di taglio della cinghia, canale della cinghia vuota (2x)
(5) Portale 1
(6) Testa C&P
(7) Monitor (2x)
(8) Tastiera (2x)
(9) Portale 2
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.6 Testa di montaggio
111
3.6 Testa di montaggio
3.6.1 Testa Collect&Place da 12 segmenti per il montaggio High-Speed
Articolo n. 00119876-xx, Testa C&P da 12 segmenti SIPLACE, serie D
3

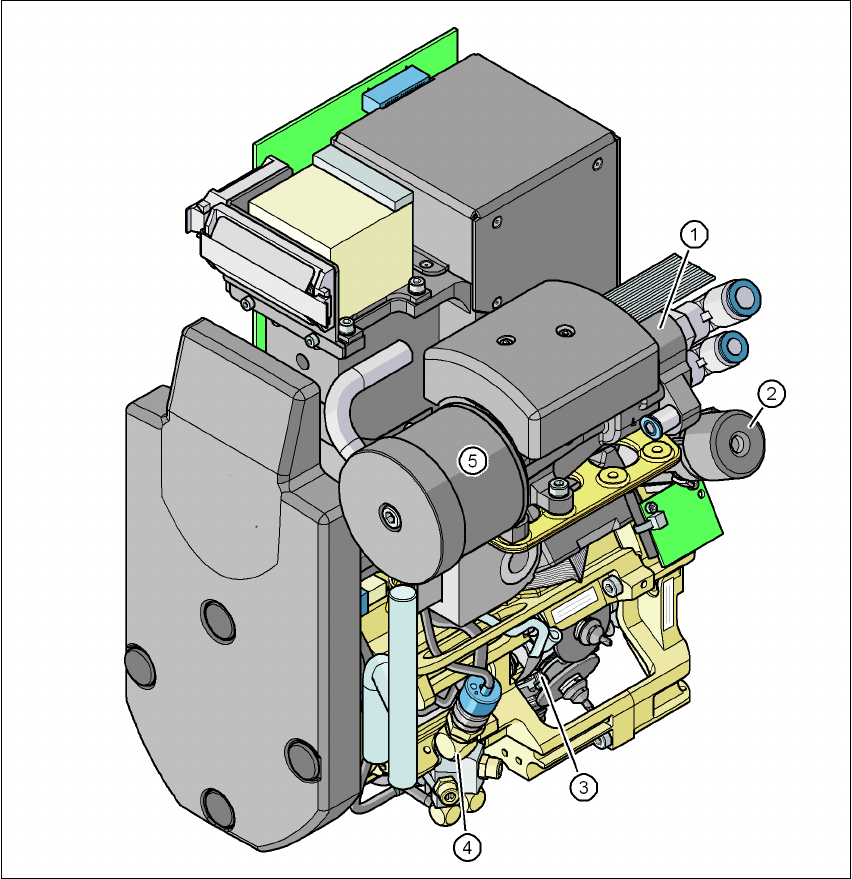

Fig. 3.6 - 1 Testa Collect&Place da 12 segmenti - gruppi funzionali, parte 1
(1) Generatore del vuoto
(2) Stazione di rotazione, asse DP
(3) Stella con 12 bussole, asse a stella
(4) Valvola del getto d'aria
(5) Silenziatore
