Manuale per l'uso SIPLACE D1/D2 A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione Edizione 07/2008 IT 6.4 Lettore di codice a barre CS 295 6.4.6.6 Posizionamento lungo la larghez za C S - r…
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.4 Lettore di codice a barre CS Edizione 07/2008 IT
294

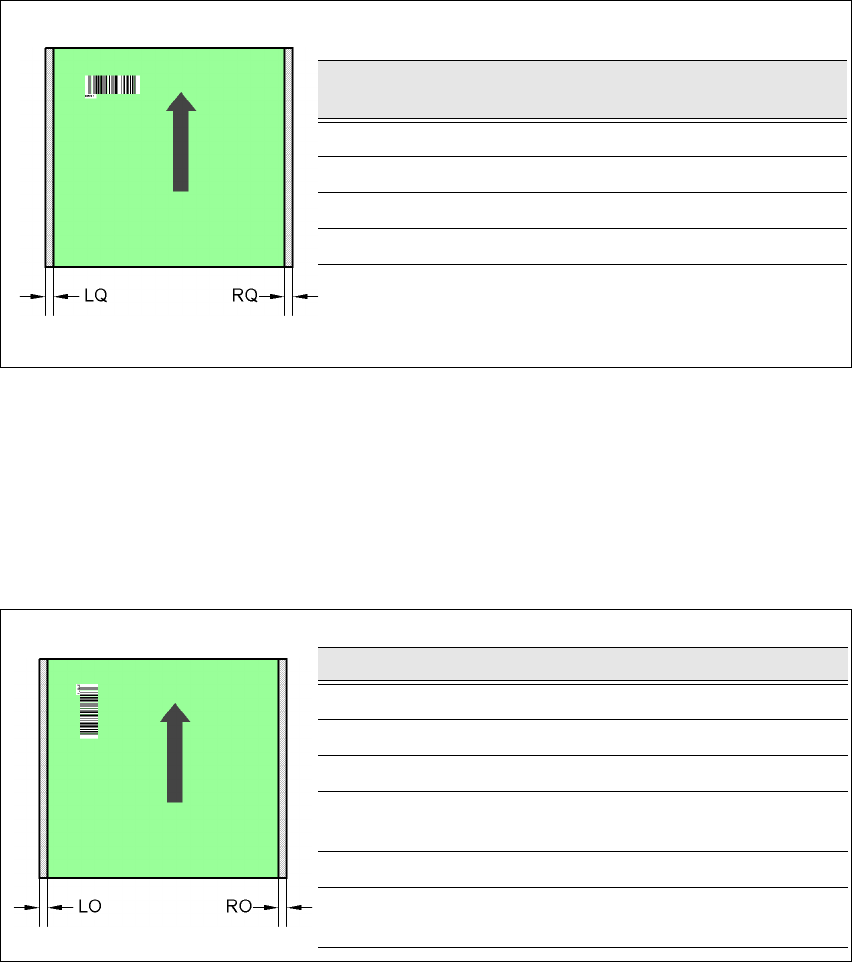

6.4.6.4 Posizionamento lungo la larghezza del CS -
raggio di lettura trasversale rispetto alla direzione di trasporto
6
Fig. 6.4 - 7 Posizionamento lungo la larghezza del CS - raggio di lettura trasversale rispetto alla direzione
di trasporto
6.4.6.5 Posizionamento lungo la larghezza del CS -
raggio di lettura longitudinale rispetto alla direzione di trasporto,
lettore del codice a barre CS 1D sopra
6
Fig. 6.4 - 8 Posizionamento lungo la larghezza del CS - raggio di lettura longitudinale rispetto alla direzione
di trasporto, lettore del codice a barre CS 1D sopra
Lettore di codice
a barre CS
LQ [mm] RQ [mm]
2D sopra 3 3
1D sopra 3 3
2D sotto 5 5
1D sotto 5 5
Misure CS/trasporto LO [mm] RO [mm]
460 mm / TS 3 20
508 mm / TS 3 44
216 mm / TD1 3 24
242 mm / TD1
430 mm / SM1
358
216 mm / TD2 3 3
242 mm / TD2
430 mm / SM2
33
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.4 Lettore di codice a barre CS
295
6.4.6.6 Posizionamento lungo la larghezza CS -
raggio di lettura longitudinale rispetto alla direzione di trasporto,
lettore del codice a barre CS 1D sotto
6
Fig. 6.4 - 9 Posizionamento lungo la larghezza CS - raggio di lettura longitudinale rispetto alla direzione di trasporto,
lettore del codice a barre CS 1D sotto
TS Trasporto singolo
TD1 Trasporto doppio, traccia 1
TD2 Trasporto doppio, traccia 2
SM1 Trasporto doppio in modalità trasporto singolo, traccia 1
SM2 Trasporto doppio in modalità trasporto singolo, traccia 2
Misure CS/trasporto LU [mm] RU [mm]
460 mm / TS 20 3
508 mm / TS 44 3
216 mm / TD1 3 3
242 mm / TD1
430 mm / SM1
33
216 mm / TD2 24 3
242 mm / TD2
430 mm / SM2
58 3
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.5 Raddrizzamento del CS Edizione 07/2008 IT
296
6.5 Raddrizzamento del CS
Articolo n. 00119857-xx Raddrizzamento del CS per il trasporto singolo, D1/D2
Articolo n. 00119858-xx Raddrizzamento del CS per il trasporto doppio, D1/D2
6.5.1 Descrizione
I circuiti stampati che devono essere lavorati possiedono nel frattempo un rapporto lunghezza/lar-
ghezza di 1:2 o più negativo. Ciò significa che il lato più corto del CS è rivolto in direzione di tra-
sporto CS. Durante il trasporto questi circuiti stampati possono torcersi leggermente così che le
fiducial di scheda non si trovano più nella finestra di ricerca della videocamera CS. L'opzione
"Raddrizzamento CS" fa quindi in modo che questi circuiti stampati vengano riraddrizzati esatta-
mente alla posizione di arresto.
Se si lavorano i circuiti stampati con fessure in direzione di trasporto, nei dispositivi automatici che
sorvegliano questa posizione con la barriera fotoelettrica laser (serie X, serie D) può portare a po-
sizioni di lavorazione diverse. Con l'opzione "Raddrizzamento CS" si garantisce che i circuiti stam-
pati vengano arrestati nella posizione richiesta in tutti i trasporti CS. L'opzione "Raddrizzamento
CS" esiste per il trasporto singolo e quello doppio.
6

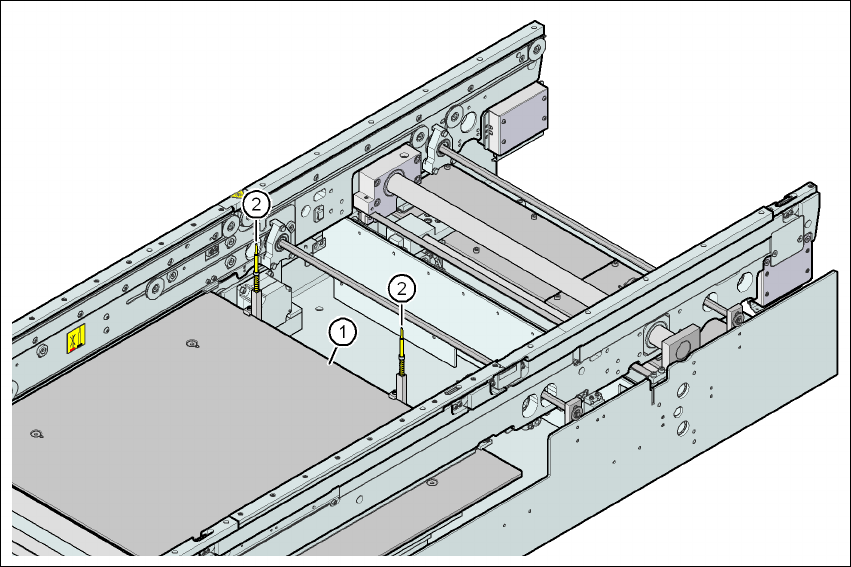

Fig. 6.5 - 1 Raddrizzamento CS
(1) Tavolo di sollevamento
(2) Arresto CS
