Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.1 Scambiatore di pipette
269
6.1.2 Scambiatore di pipette per la testa Collect&Place da 6 segmenti
Articolo n. 00119866-xx Scambiatore di pipette, testa Collect&Place da 6 segmenti, D1/D2
6.1.2.1 Descrizione
Questo scambiatore di pipette può accettare fino a 4 caricatori, ognuno con 6 garage delle pipette.
Si hanno a disposizione due tipi di caricatori: caricatori per pipette del tipo 8xx e caricatori per pi-
pette del tipo 9xx. I vassoi sono collocati su un supporto comune. Ogni caricatore è centrato con
due spine cilindriche e fissato con morsetti.
Configurazione standard: 3 caricatori per pipette di tipo 9xx
1 caricatore per pipette di tipo 8xx
6

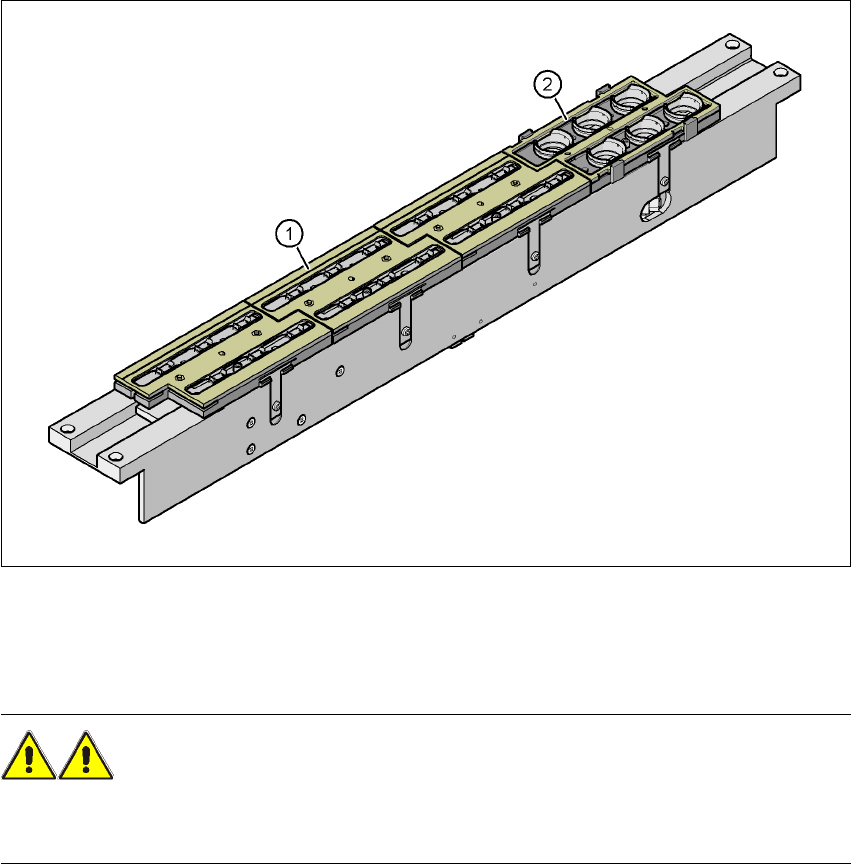

Fig. 6.1 - 7 Scambiatore di pipette per la testa Collect&Place da 6 segmenti
(1) Caricatore per pipette, tipo 9xx
(2) Caricatore per pipette, tipo 8xx
AVVERTENZA 6
→ Per ogni testa di montaggio, installare solo il relativo scambiatore di pipette. Nelle configura-
zioni miste c'è pericolo di crash della testa!
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.1 Scambiatore di pipette Edizione 07/2008 IT
270
6.1.2.2 Dati tecnici
6
6
6.1.2.3 Posizione dello scambiatore di pipette per la testa C&P6
Dispositivo automatico di montaggio D1 6
Nel posto 2 si può installare uno scambiatore di pipette per la testa Collect&Place da 6 segmenti.
Viene allestito al posto dello scambiatore di pipette per la testa Collect&Place da 12 segmenti
(Pos. 1 nella Fig. 6.1 - 2
, pagina 263). Ne risulta una capacità totale di 4 caricatori con un totale
di 24 garage di pipette.
Dispositivo automatico di montaggio D2 6
Nei posti 1 e 2 si può installare rispettivamente uno scambiatore di pipette per la testa
Collect&Place da 6 segmenti. Viene allestito al posto dello scambiatore di pipette per la testa
Collect&Place da 12 segmenti (Pos. 1 nella Fig. 6.1 - 3
, pagina 264). Ne risulta una capacità totale
di 2 scambiatori di pipette con 8 caricatori ed un totale di 48 garage di pipette.
Scambiatore di pipette per la testa Collect&Place da 6 segmenti
Misure (lunghezza x larghezza x altezza) 565 x 69 x 87 mm³
Numero di caricatori 4 con 6 garage di pipette ognuno
Tipi di pipette 8xx, 9xx
Tempo di sostituzione delle pipette Ca. 2 s per pipetta
Allacciamento dell'aria compressa 0,48 MPa (4,8 bar)
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.1 Scambiatore di pipette
271
6.1.2.4 Montaggio
Gli scambiatori di pipette sono fissati ognuno al canale della cinghia vuota (vedi le Fig. 6.1 - 2 e
6.1 - 3
, a partire dalla pagina 263).
→ Allestire lo scambiatore di pipette in modo tale che i ganci a molla mobili siano sempre rivolti
verso l'operatore e le morse d'arresto sempre verso il trasporto CS.
6

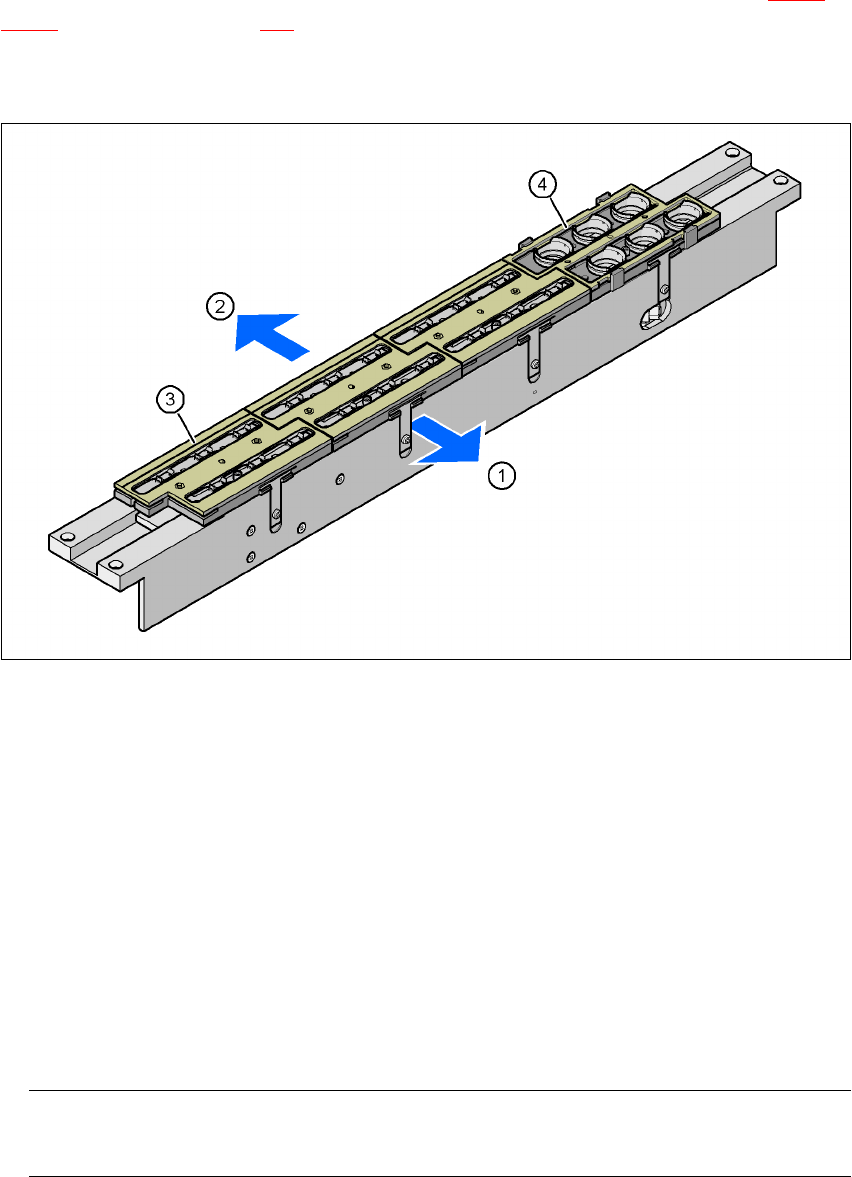

Fig. 6.1 - 8 Posizioni di montaggio
(1) Il gancio con molla è rivolto verso l'operatore
(2) La morsa d'arresto è rivolta verso il trasporto CS
(3) Caricatore per pipette di tipo 8xx
(4) Caricatore per pipette di tipo 9xx
6.1.2.5 Indicazioni per l’uso
→ Nell'ambito di una famiglia di pipette si possono riempire i caricatori con tipi di pipette diversi:
caricatori da 8 per esempio con i tipi di pipette 821, 822, 823, caricatori da 9 con i tipi di pipette
911, 914 ecc.
ISTRUZIONE 6
Riempire i caricatori fuori dalla macchina e scambiare sempre solo caricatori completi. 6
