1 Introduzione Manuale per l'uso SIPLACE D1/D2 1.1 Descrizione della macchina A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 16 1.1 Descrizione della ma cchina 1.1.1 Dispositivo automa tico di mo…
Manuale per l'uso SIPLACE D1/D2 1 Introduzione
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
15
1 Introduzione
Queste istruzioni per l'uso sono un manuale, ovvero un'opera di consultazione per usare ed alle-
stire i dispositivi automatici di montaggio SIPLACE
®
D1 e D2.
Nelle righe iniziali di ogni capitolo troverete dati relativi al numero dell'edizione e versione sof-
tware, a partire dalle quali sono hanno validità queste istruzioni.
1

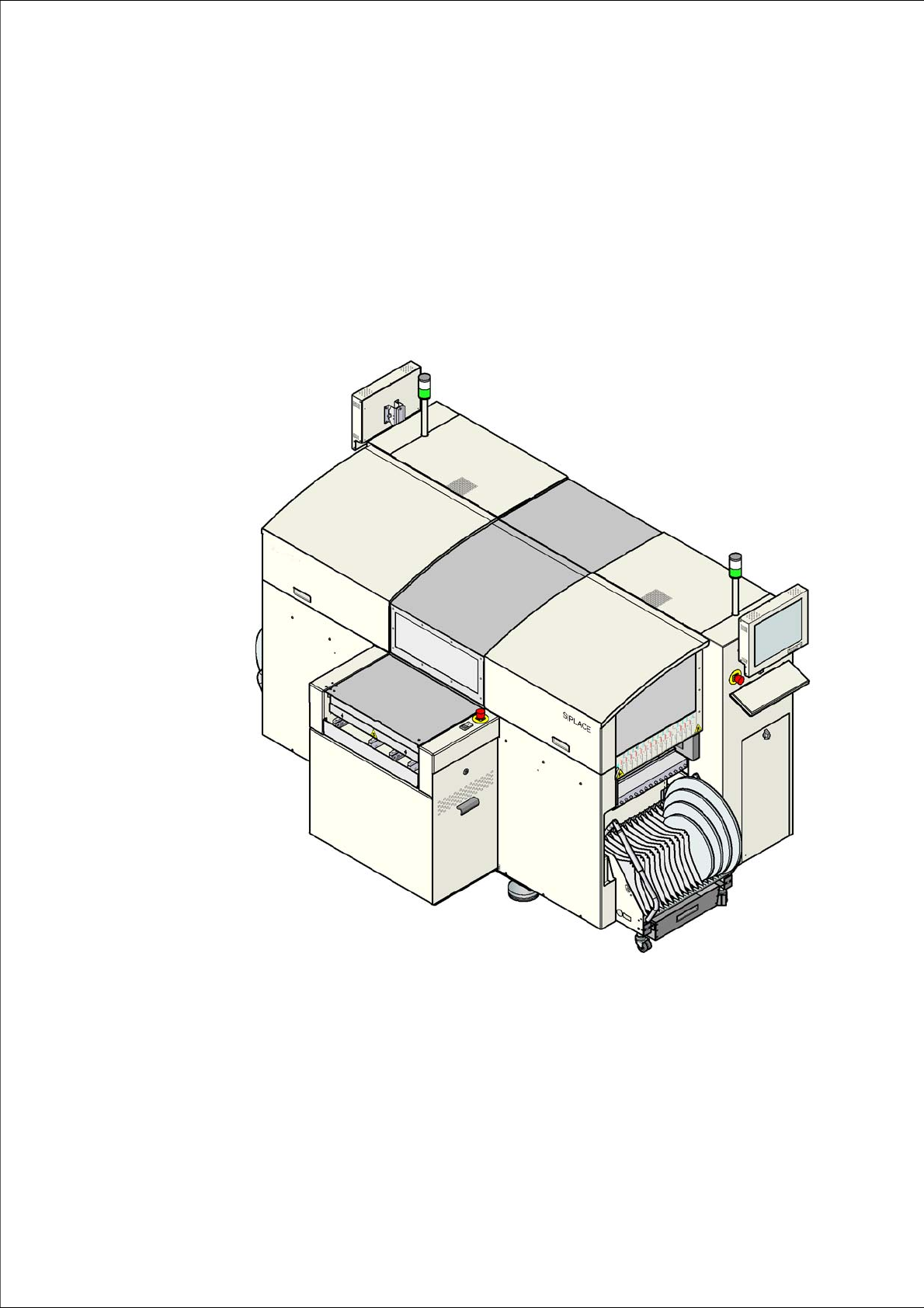

Fig. 1.0 - 1 Dispositivo automatico di montaggio SIPLACE D1/D2
1 Introduzione Manuale per l'uso SIPLACE D1/D2
1.1 Descrizione della macchina A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
16
1.1 Descrizione della macchina
1.1.1 Dispositivo automatico di montaggio SIPLACE D1
la base del dispositivo automatico di montaggio D1 é la comprovata piattaforma SIPLACE con le
teste Collect&Place, le teste Pick&Place ed i caricatori S SIPLACE. Con il nuovo software
SIPLACE e l'attuale trasporto doppio flessibile, il modello D1 offre applicazioni ad un interessante
rapporto prezzo - resa.
Il dispositivo automatico di montaggio SIPLACE D1 è munito di un portale che posiziona precisa-
mente in direzione X e Y la testa Collect&Place e la testa Pick&Place. Secondo il tipo di ordine di
montaggio si può allestire una testa Collect&Place da 6 o 12 segmenti e/o una testa Pick&Place.
Sono possibili le seguenti configurazioni:
1

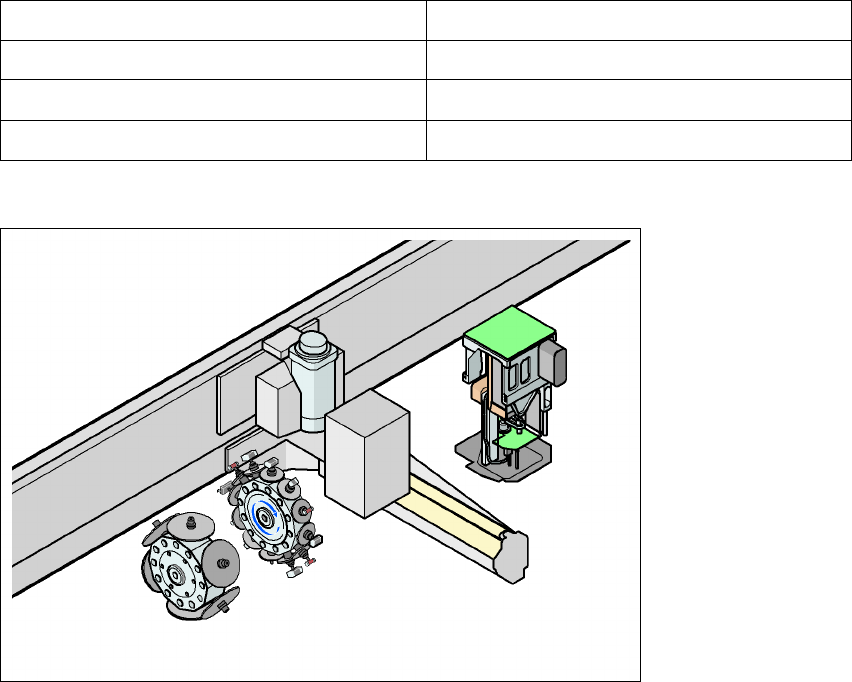

Fig. 1.1 - 1 Modularità della testa - SIPLACE D1
Il dispositivo automatico di montaggio SIPLACE D1 è preparato in via standard per il montaggio
di componenti 01005. Per il montaggio di componenti 01005 serve solamente il pacchetto opzio-
nale 01005 per la testa Collect&Place da 12 segmenti.
Portale 1 (configurazione a due teste) Portale 1 (configurazione ad 1 testa)
C&P12 / P&P C&P12
C&P6 / P&P C&P6
P&P
Tab. 1.1 - 1 Configurazione della testa di montaggio nel dispositivo automatico di montaggio D1
C&P12
C&P6
P1
P&P
P1
Manuale per l'uso SIPLACE D1/D2 1 Introduzione
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 1.1 Descrizione della macchina
17
Il dispositivo automatico di montaggio SIPLACE D1 elabora una vasta gamma di componenti che
va da 01005 a 125 x 10 mm² con estrema precisione. La tecnologia di montaggio si basa sul prin-
cipio Collect&Place e Pick&Place. In base al principio di modularità delle teste sviluppato da
SIPLACE
è possibile sostituire le teste Collect&Place in brevissimo tempo.
Il ce
ntraggio ottico dei componenti viene eseguito da moduli Vision digitali. Per il centraggio ottico
sono disponibili videocamere digitali di risoluzione diversa, videocamere standard e videocamere
CO ad alta risoluzione. Il modulo di coplanarità testa la coplanarità dei piedini CO di componenti
Fine-Pitch.
Ai dispositivi automatici SIPLACE D1 si possono agganciare due carrelli CO per la preparazione
dei componenti. Invece di un carrello CO si può allestire uno scambiatore automatico di vassoi.
Un trasporto dei circuiti stampati a tre elementi composto da convogliatore d'entrata, convoglia-
tore di lavorazione e convogliatore d'uscita trasporta il circuito stampato alla posizione di lavora-
zione. Come variante di trasporto CS si può scegliere il trasporto singolo o il trasporto doppio
flessibile con lato stazionario destro o sinistro. Si può inoltre cambiare senza problemi la configu-
razione del trasporto doppio flessibile in trasporto singolo.
Il centraggio ottico del circuito stampato si effettua con la videocamera digitale CS.
1
1
1.1.2 Dispositivo automatico di montaggio SIPLACE D2
Il dispositivo automatico di montaggio SIPLACE D2 è munito di due portali che posizionano pre-
cisamente le due teste Collect&Place l'una indipendentemente dall'altra in direzione X e Y. La tec-
nologia di montaggio si basa sul principio Collect&Place. Secondo il tipo di ordine di montaggio,
nei portali si può allestire una testa Collect&Place da 6 o 12 segmenti.
Sono possibili le seguenti configurazioni:
ISTRUZIONE 1
Per ottenere una potenza di montaggio ottima per tipi diversi di teste, consigliamo di allestire la
testa di montaggio con il numero maggiore di segmenti nel portale che si trova nel lato
dell'angolo di trasporto CS fisso.
Portale 1 Portale 2
C&P12 C&P12
C&P12 C&P6
C&P6 C&P12
C&P6 C&P6
Tab. 1.1 - 2 Configurazione della testa di montaggio nel dispositivo automatico di montaggio D2
