Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.4 Adattamento del carrello CO all'altezza di trasporto CS
217
Attaccare il gancio del dispositivo di sollevamento nella vite ad anello (Pos. 2 nella Fig. 4.4 -
1, pagina 218).
Tendere la corda del dispositivo di sollevamento.
Allentare le 8 viti ad esagono cavo, M6x12 (Pos. 4 nella Fig. 4.4 - 1
, pagina 218).
Sollevare il tavolo del carrello CO o abbassarlo fino all'altezza desiderata.
Controllare la preimpostazione dell'altezza servendosi della posizione del foro di controllo. Il
foro di controllo per l'altezza selezionata non può essere coperto dalla colonna.
Eventualmente correggere l'altezza in modo tale che i fori delle viti di fissaggio rientrino nel
ponte con i fori filettati nelle stegole profilate verticali (vedi le figure, pagina 219
, 221, 223 e
225
.
Fissare il ponte (Pos. 5) con le 8 viti ad esagono cavo ed i dischi alle stegole profilate verticali.
Le figure da 4.4 - 2
a 4.4 - 9 mostrano la posizione delle viti ad esagono cavo.
Altezza di trasporto CS Figura Pagina
830 mm 4.4 - 2
219
900 mm 4.4 - 4 221
930 mm 4.4 - 6 223
950 mm 4.4 - 8 225
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2
4.4 Adattamento del carrello CO all'altezza di trasporto CS A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
218
4
Fig. 4.4 - 1 Posizione della vite ad anello nel carrello CO
(1) Foro M12 per la vite ad anello
(2) Vite ad anello DIN 580 M12-St
(3) Stegola profilata verticale
(4) Vite ad esagono cavo, M6x12 con disco, 8 pezzi
(5) Ponte
Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.4 Adattamento del carrello CO all'altezza di trasporto CS
219
4.4.4 Altezza trasporto CS 830 mm
4

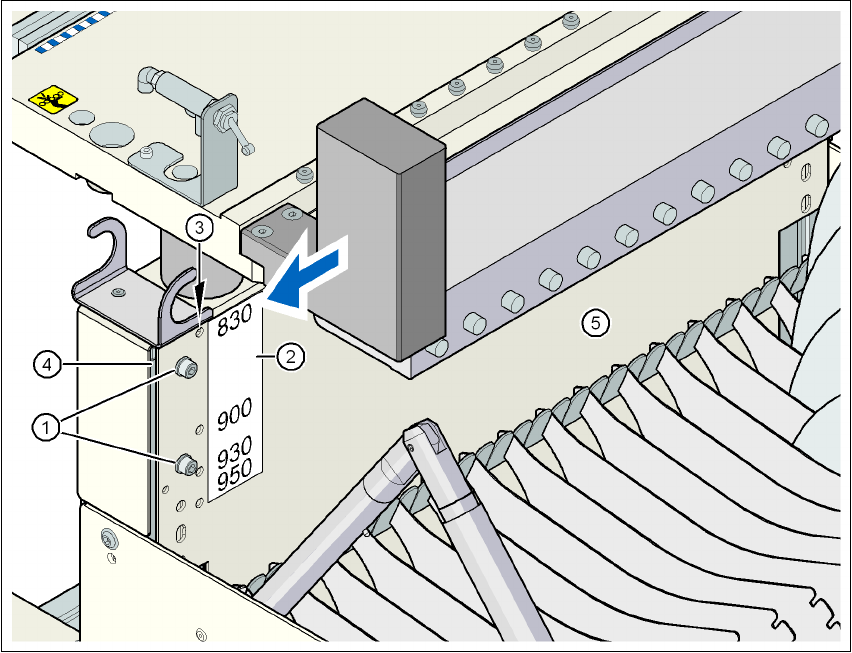

Fig. 4.4 - 2 Carrello CO: altezza di trasporto CS 830 mm - vista posteriore, posizione della vite ad esagono cavo e
foro di controllo
(1) Vite ad esagono cavo M6x12 e disco (4 unità nel lato posteriore)
(2) Adesivo con le indicazioni d'altezza 830, 900, 930 e 950 mm per i fori di controllo
(3) 4 fori di controllo per la preimpostazione dell'altezza richiesta. L'altezza richiesta è preimpo-
stata correttamente se il foro di controllo non viene coperto dalla stegola profilata verticale
(Pos. 4). (Vedi la freccia nella figura)
(4) Stegola profilata verticale
(5) Ponte
