4.2 Infrastruttura del punto d'installazione
4.2.1 Consigli relativi alla conformazione del pavimento
Il pavimento che si trova sotto il dispositivo automatico deve essere solido e piano perché durante
il suo funzionamento forze dinamiche possono creare oscillazioni sul punto d'installazione. L'en-
tità delle oscillazioni dipende dalla struttura del sottopavimento. Sempre che si rispettino i para-
metri del carico del pavimento sono adatte:
– coperture in cemento armato, p.e. le coperture dei capannoni industriali
– piastre di base in cemento armato, p.e. i pavimenti in calcestruzzo di capannoni industriali
senza scantinato
– locali con pavimento doppio, sempre che nello spazio intermedio sia inserita una base sta-
bile. Per questa base intermedia hanno validità le stesse condizioni d'installazione. La base
può essere realizzata con travi d'acciaio o di calcestruzzo.
4.2.1.1 Peso della macchina e caricabilità del pavimento
I valori dei pesi della macchina e della capacità di carico del fondo sono contenuti nella sezione
3.4.1
, pagina 102.
4.2.2 Alimentatore aria compressa
4.2.2.1 Controllo dell'alimentazione dell'aria compressa
Controllare se l'alimentazione dell'aria compressa è conforme alle specifiche prescritte della mac-
china (vedi la tabella nella sezione 3.3
, pagina 100).
INDICAZIONE: 4
nella documentazione "Configurazione di rete (sistema elettrico ed aria compressa) per gli
impianto SMD del cliente", articolo n. 00191409-xx sono descritti i provvedimenti adatti ad otte-
nere le specifiche richieste.
→ Protocollare le caratteristiche dell'aria compressa nel luogo d'installazione.
Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.2 Infrastruttura del punto d'installazione
193
4.2.2.2 Collegamento dell'aria compressa nel dispositivo automatico
4
Fig. 4.2 - 1 Collegamento della conduttura dell'aria compressa
(1) Rubinetto di chiusura in posizione "ON"
(2) Allacciamento dell'aria compressa, pressione nominale: 0,55 - 1,0 MPa (5,5 - 10 bar)
(3) Filtro dell'aria compressa
(4) Manometro della pressione d'alimentazione dei distributori del portale
Pressione nominale: 0,52 ± 0,01 MPa (5,2 ± 0,1 bar), intervallo di visualizzazione: 0 - 1,2 MPa
(0 - 12 bar)
(5) Manometro della pressione d'alimentazione dei caricatori bulk-case
Pressione nominale: 0,25 ± 0,02 MPa (2,5 ± 0,2 bar), intervallo di visualizzazione: 0 - 0,6 MPa
(0 - 6 bar)
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2
4.2 Infrastruttura del punto d'installazione A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
194
4.2.3 Alimentazione di corrente
4

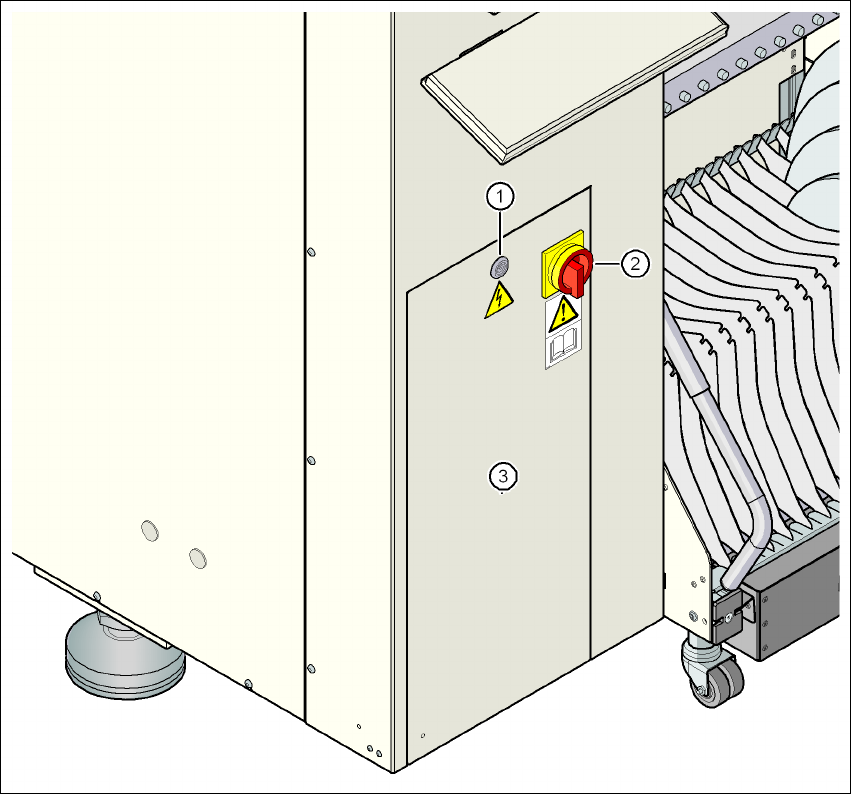

Fig. 4.2 - 2 Posizione dell'alimentazione della corrente nel dispositivo automatico
4
(1) Bloccaggio
(2) Interruttore principale con protezione contro la riaccensione
(3) Cappa di rivestimento
