3.11.10 Canale della cinghia vuota
Nella versione standard, il canale della cinghia vuota può portare cinghie con un'altezza della ta-
sca massima di 17 mm al dispositivo di taglio per cinghia.
3
Fig. 3.11 - 13 Canale della cinghia vuoto con contenitore scarti
(1) Fessura d'entrata delle cinghie vuote
(2) Fessura d'uscita per le cinghie vuote sul dispositivo di taglio pneumatico
(3) Lamiera di separazione per cinghie di < 17 mm, per cinghie di > 17 mm smontabile
ISTRUZIONE
– Per tasche della cinghia più alte di 17 mm si può eliminare la lamiera di separazione (pos. 3
nella Fig. 3.11 - 13
) (vedi sezione 4.5, pagina227).
→ Non posizionare caricatori con tasche basse nelle immediate vicinanze di caricatori con ta-
sche alte. Le cinghie vuote potrebbero sovrapporsi e bloccarsi.

Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.1 Trasporto e configurazione alla consegna
185
4 Installazione e messa in esercizio
4.1 Trasporto e configurazione alla consegna
4.1.1 Imballaggio per il trasporto
Il dispositivo automatico ed il carrello CO vengono forniti all'interno dell'Europa su due pallet e
confezionati in plastica. La spedizione in paesi extraeuropei viene effettuata in due casse di legno
stabili.
4.1.1.1 Misure degli imballaggi di trasporto
4
4
4

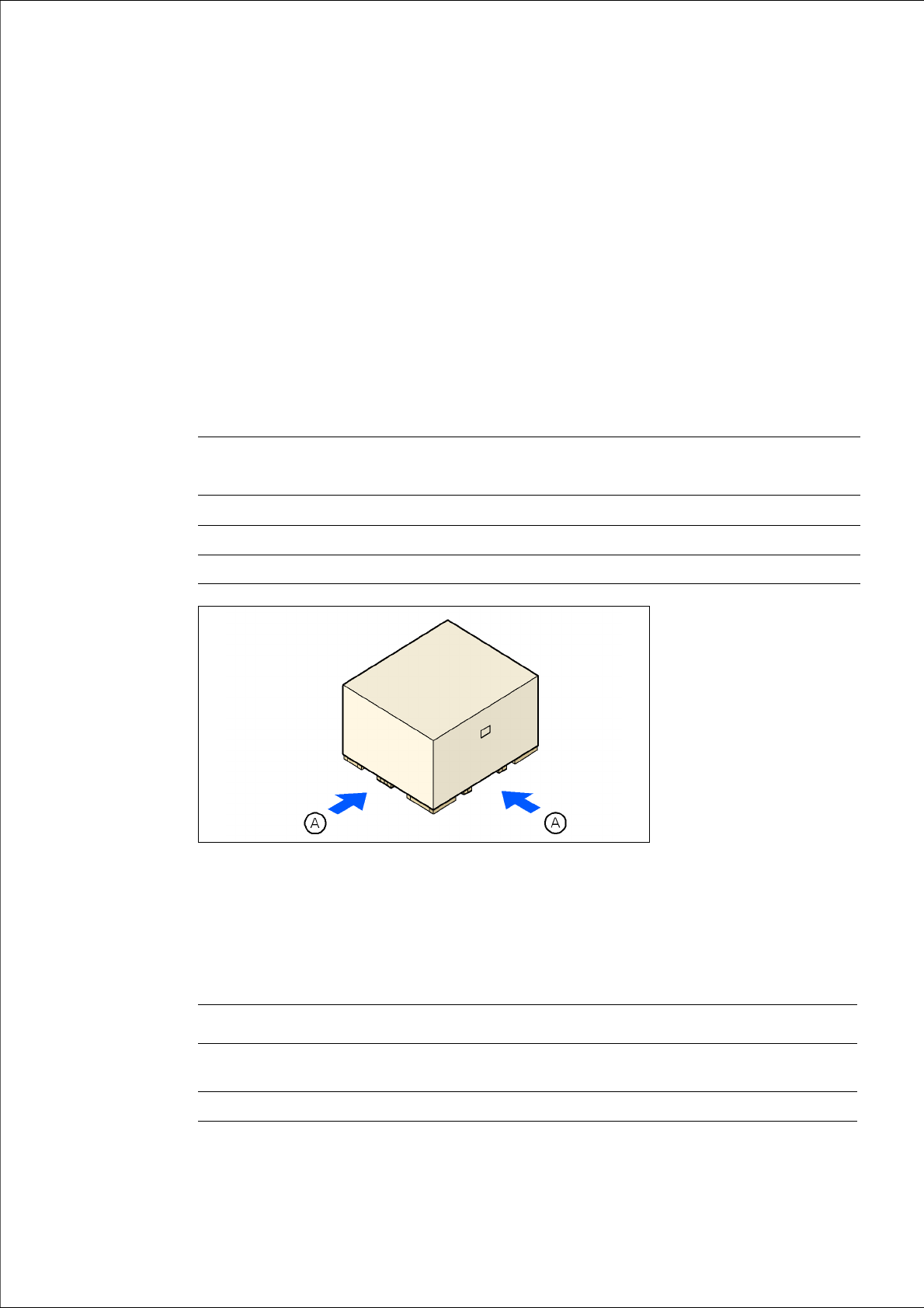

Fig. 4.1 - 1 Cassa di trasporto - misure in millimetri
(A) Punti d'appoggio per l'elevatore a forca
4.1.1.2 Peso del dispositivo automatico pronto alla consegna
La seguente tabella contiene i dati relativi al peso del dispositivo automatico pronto alla spedizio-
ne, compreso l'imballaggio.
4
Cassa di trasporto
per il dispositivo automatico
Cassa di trasporto
per i carrelli CO
Lunghezza 2570 mm 1700 mm
Larghezza 1860 mm 1200 mm
Altezza 1600 mm 1300 mm
Peso Spedizione all'interno dell'Europa Spedizione in oltremare
SIPLACE D1
SIPLACE D2
2240 kg
2258 kg
2604 kg
2622 kg
Carrello CO 370 kg 450 kg

4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2
4.1 Trasporto e configurazione alla consegna A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
186
4.1.2 Controllare la fornitura
→ Lasciare imballato il dispositivo automatico finché ha raggiunto la temperatura ambiente. In
caso contrario sussiste il pericolo di formazione di condensa.
→ Verificare la presenza di eventuali danni della fornitura.
→ Controllare i sensori d'urto.
→ Disimballare il dispositivo automatico e gli accessori e verificare che la fornitura sia completa
(bolla di consegna di riferimento).
→ Documentare il risultato nella relazione d'installazione / protocollo di collaudo.
4.1.3 Configurazione alla consegna
La configurazione del dispositivo automatico alla consegna è la seguente:
– La traccia di trasporto del trasporto singolo è impostata ad una larghezza di 210 mm. Nel tra-
sporto doppio, la larghezza della traccia di trasporto 1 è 100 mm, quella della traccia di tra-
sporto 2 è 210 mm. Queste larghezze di trasporto CS preimpostate facilitano lo smontaggio
del set d'installazione ed il trasporto nel lato d'entrata del dispositivo automatico quando è ne-
cessario lo smontaggio per motivi di spazio per il trasporto del dispositivo automatico.
– Entrambe le tastiere (Pos. 1 nella Fig. 4.1 - 2
) sono staccate.
– Le lamiera d'appoggio delle tastiere (Pos. 2 nella Fig. 4.1 - 2
) sono staccate.
– Entrambi i monitor (Pos. 3 nella Fig. 4.1 - 2
) sono smontati.
– Entrambe le spie di segnalazione (Pos. 4 nella Fig. 4.1 - 2
) sono smontate.
– Tutti gli assi dei portali sono fissati con dispositivi di sicurezza per il trasporto.
