Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.2 Cartelli di avvertenza
49
2.2.3.3 Strisce di sicurezza nel canale della cinghia vuota
2
Fig. 2.2 - 6 Strisce di sicurezza nel canale della cinghia vuota
La posizione del canale della cinghia vuota è rappresentata nella Fig. 2.2 - 4, Pos. 2, pagina 47.
AVVERTENZA 2
Non inserire mai le mani nell'apertura del canale della cinghia vuota.
Manuale per l'uso SIPLACE D1/D2
2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx
2.2 Cartelli di avvertenza Edizione 07/2008 IT
50
2.2.4 Cartelli di avvertenza nell'alimentazione della corrente
2
Pos. W206 nella Fig. 2.2 - 7, articolo n. 03009345-01 (numero per dispositivo automatico: 2),
Pos. W e Pos. W1
Fig. 2.2 - 7 Cartello d'avvertenza W206, W e W1 nell'alimentazione di corrente
Pos. W206 Sotto la presa di servizio BU1 e sul rivestimento sulla
limitazione della corrente di inserzione (EST)
Pos. W Cartello di avvertenza sul filtro di rete ed i rivestimenti di raddrizzatore e
condensatore elettrolitico
Pos. W1 Cartello di avvertenza nell'interruttore principale S1
TENSIONI PERICOLOSE!
Le parti contrassegnate sono sotto tensione di rete anche quando
l'interruttore principale è spento.
Prima delle operazioni di assistenza staccare la macchina dalla rete
Area NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.2 Cartelli di avvertenza
51

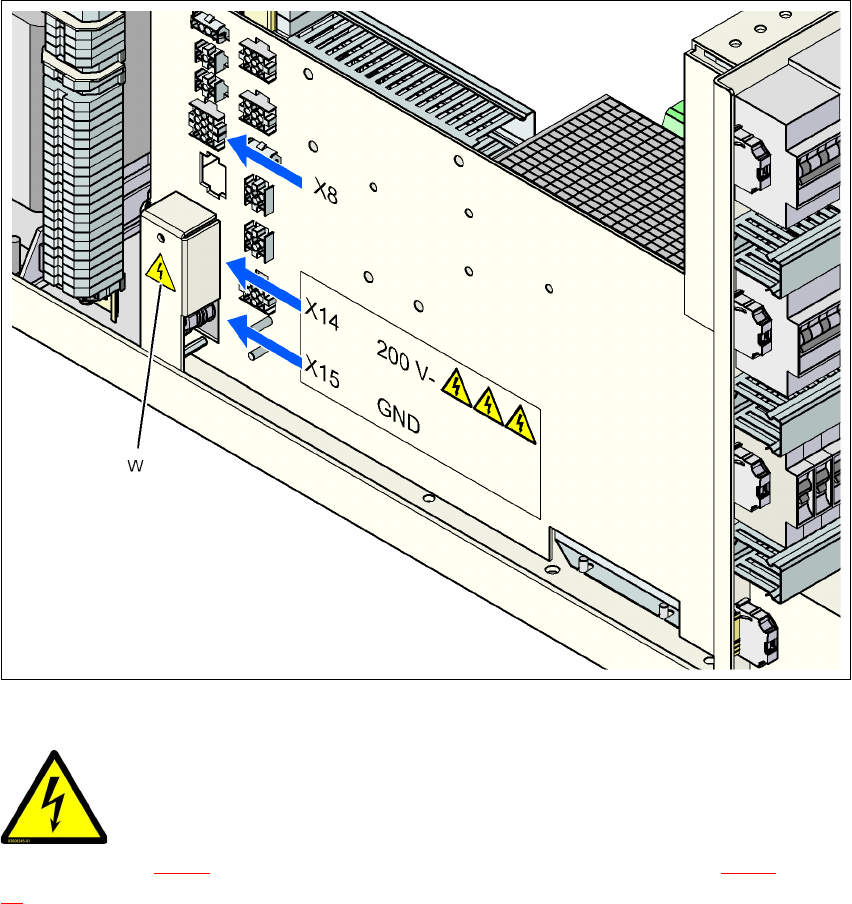

2.2.4.1 Cartello d'avvertenza W sul rivestimento sull'alimentazione di corrente per
il servoamplificatore
Fig. 2.2 - 8 Cartello d'avvertenza W sul rivestimento sull'alimentazione di corrente per il servoamplificatore
2
Pos. W nella Fig. 2.2 - 8 (numero per alimentazione di corrente: 4) vedi anche Fig. 2.2 - 7, pagina
50
.
