2.5.10 Indicazioni di sicurezza sul dispositivo di taglio della cinghia
2

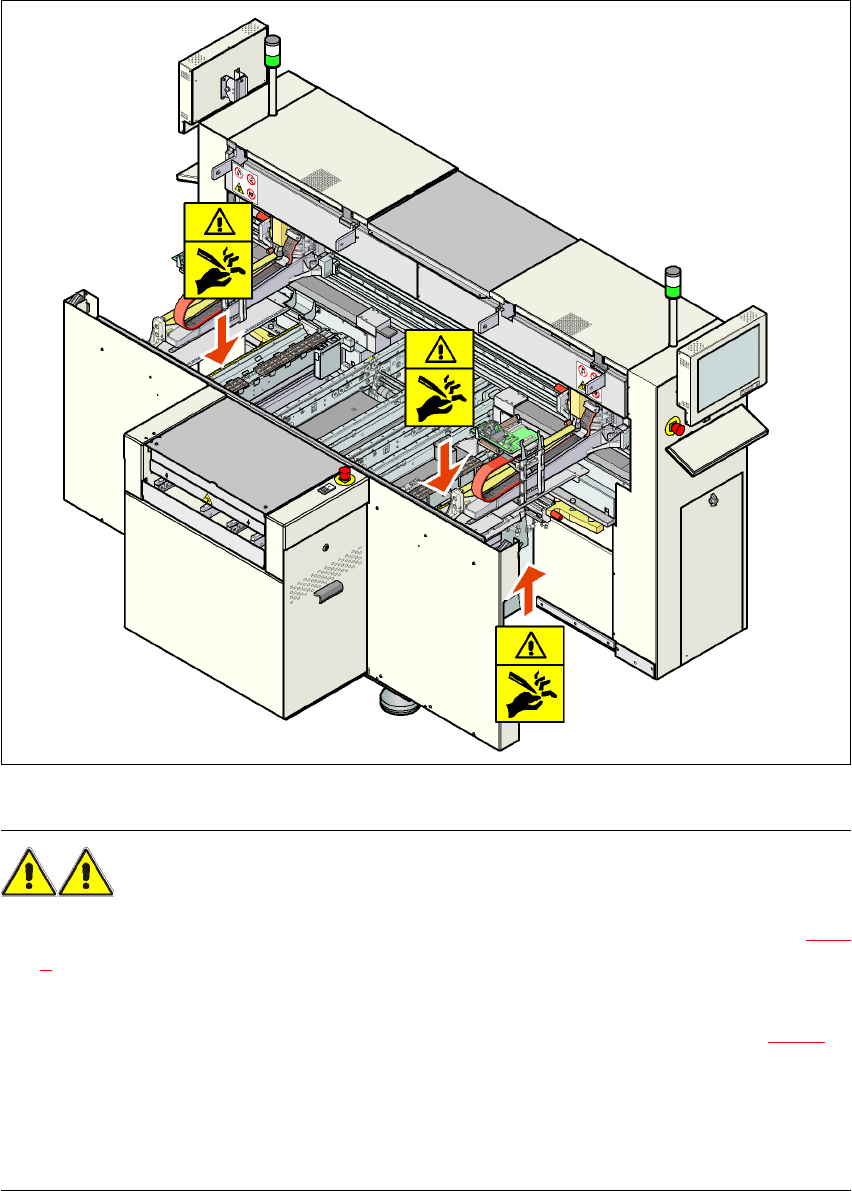

Fig. 2.5 - 6 Indicazioni di sicurezza sul dispositivo di taglio della cinghia
AVVERTENZA PERICOLO DI TAGLI! 2
→ Non inserire mai le mani nude dall'alto nel canale della cinghia vuota (Pos. 1 nella Fig. 2.5 -
6), anche quando il dispositivo automatico è spento.
→ Anche quando il dispositivo automatico è spento, non inserire mai le mani nude dal basso
nell'apertura di scarto del dispositivo di taglio della cinghia vuota (Pos. 2 nella Fig. 2.5 - 6
),
per p.e. estrarre gli scarti della cinghia vuota.
→ Quando si estraggono gli scarti della cinghia vuota, spegnere assolutamente il dispositivo au-
tomatico ed indossare guanti protettivi molto robusti perché le barre del dispositivo di taglio
della cinghia sono affilatissime.
Manuale per l'uso SIPLACE D1/D2
2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx
2.6 Dispositivi di sicurezza Edizione 07/2008 IT
66
2.6 Dispositivi di sicurezza
2.6.1 Cappe protettive
2
Fig. 2.6 - 1 Cappe protettive - vista dal lato di entrata
(1) Cappe protettive
(2) Lastre di sicurezza
(3) Coperchio di rivestimento nel convogliatore d‘entrata
(4) Protezione ad innesto nel convogliatore d‘entrata
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.6 Dispositivi di sicurezza
67
2
Fig. 2.6 - 2 Coperchio di rivestimento nel convogliatore d‘uscita
(1) Coperchio di rivestimento nel convogliatore d'uscita - orientabile all'interno
La zona di spostamento dei portali è coperta da due cappe di rivestimento. Le lastre laterali hanno
la funzione di impedire l'accesso laterale allo spazio interno del dispositivo automatico. Il rivesti-
mento ribaltabile in alto sul convogliatore d'entrata del trasporto dei circuiti stampati, la protezione
ad innesto del convogliatore d'entrata e il coperchio ribaltabile verso l'interno del convogliatore
d'uscita proteggono l'accesso al trasporto dei circuiti stampati..
Funzionamento 2
Se si ribalta in alto una delle cappe protettive o se si solleva o ribalta all'interno la cappa di rive-
stimento del trasporto dei circuiti stampati si interrompe subito l'alimentazione della corrente degli
assi del portale. Gli assi del portale si fermano. Sullo schermo viene visualizzato il messaggio
"Chiudere il rivestimento".
