Manuale per l'uso SIPLACE D1/D2 5 Compiti per il personale di se rvizio A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.4 Cambio del turno 243 5.4 Camb io del turno INDICAZIONE: 5 T ro verete a …
5 Compiti per il personale di servizio Manuale per l'uso SIPLACE D1/D2
5.3 Fare attenzione alla spia di segnalazione degli stati d'esercizio A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
242
invariata lampeggia (7,7) invariata Riconoscimento di posizione del
caricatore
invariata lampeggia (7,7) invariata Una traccia è vuota
invariata lampeggia (7,7) invariata Non ci sono più tracce
invariata lampeggia (7,7) invariata Raggiungere posizione di riempimento
invariata lampeggia (7,7) invariata Inizializzare il trasporto
invariata lampeggia (7,7) invariata Circuito scheda nel conv. d'entrata
lampeggia (1,10) lampeggia (7,7) invariata Estrarre CS nel conv. d'uscita
invariata lampeggia (7,7) lampeggia (1,10) Estrarre CS nel conv. d'uscita 2
lampeggia (1,10) lampeggia (7,7) lampeggia (1,10) Regolazione larghezza
invariata lampeggia (1,10) invariata Trasporto del CS
lampeggia (1,10) lampeggia (7,7) lampeggia (1,10) Entrambi i conv. d'uscita sono liberi
accesa lampeggia (1,10) accesa Errore di trasporto
accesa spenta accesa Raggiungimento posizione di servizio
accesa Montaggio
lampeggia (1,20) Aspettare i dati di elaborazione
Visualizzazione guasti
accesa spenta invariata Errore di macchina destro
accesa spenta invariata Traccia vuota destra
accesa spenta invariata Configurazione pipette destra
accesa spenta invariata Errore di trasporto destro
accesa spenta accesa Errore fiducial sinistro e destro
accesa spenta accesa Errore fiducial sinistro e destro
invariata spenta accesa Traccia vuota sinistra
invariata spenta accesa Configurazione pipette sinistra
invariata spenta accesa Errore trasporto sinistro
invariata spenta accesa Errore macchina sinistro
Visualizzazione errori di prelievo
invariata invariata lampeggia (1,20) Prima traccia vuota sinistra
invariata invariata lampeggia (5,20) Altre tracce vuote sinistra
invariata invariata lampeggia (5,5) Si usa la penultima traccia
invariata invariata lampeggia (1,2) Si usa l'ultima traccia sinistra
lampeggia (1,20) invariata invariata Prima traccia vuota destra
lampeggia (5,20) invariata invariata Altre tracce vuote destra
lampeggia (5,5) invariata invariata Si usa la penultima traccia destra
lampeggia (1,2) invariata invariata Si usa l'ultima traccia destra
L1 (bianco)
(spia destra)
L2 (verde) L3 (bianco)
(spia sinistra)
Significato
Manuale per l'uso SIPLACE D1/D2 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.4 Cambio del turno
243
5.4 Cambio del turno
INDICAZIONE: 5
Troverete altre informazioni nei seguenti manuali o su supporto dati:
– Primi passi con il software della stazione 605.xx
– Manuale di manutenzione SIPLACE D1/D2
– Catalogo delle parti sul CD del prodotto
5.4.1 Attività da svolgere al cambio di turno
→ Tagliare i nastri per tempo Dopo un cambio di turno non è necessario riempire subito i cari-
catori. Questa operazione minimizza tempi d'arresto prolungati.
→ Al cambio di turno comunicare le informazioni importanti all'utente successivo. Informazioni
importanti sono per esempio modifiche del programma di montaggio. Consultare anche la li-
sta delle fasi operative descritta nella sezione 5.7
, pagina 251.
→ Eseguire un controllo dell'allestimento.
Controllare se i caricatori sono dotati dei componenti giusti, se si trovano al posto giusto sul
carrello dei componenti e se la larghezza dei passi di trasporto è impostata correttamente.
→ Lasciare la linea come vorreste trovarla e cioè:
– con i recipienti di scarto vuoti
– I contenitori scarti della cinghia sono svuotati.
– Le aree d'alimentazione sono state accuratamente pulite.
5 Compiti per il personale di servizio Manuale per l'uso SIPLACE D1/D2
5.5 Eseguire un processo di controllo A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
244
5.5 Eseguire un processo di controllo
5.5.1 Controllo dei caricatori S
→ Controllare che la cinghia sia posizionata nel modo giusto nelle molle del caricatore S.
5

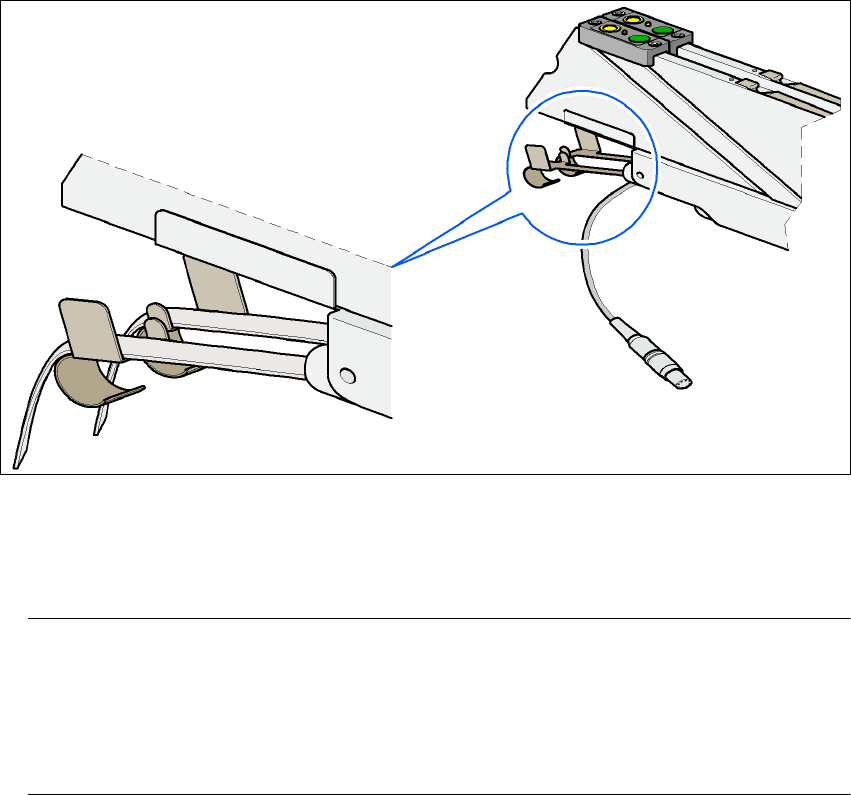

Fig. 5.5 - 1 Inserire la cinghia nelle molle del caricatore S
→ Controllare se è pieno il contenitore della pellicola del caricatore S.
Se è così, togliere la pellicola e tagliarla con le forbici.
NOTA
Se non tagliate la pellicola, bensì la stappate, potrebbero verificarsi problemi con l'aspira-
zione del nastro.
I caricatori da 3 x 8 mm sono dotati di lama integrata, che si trova sotto i coperchi del con-
tenitore della pellicola alla fine del caricatore. 5
→ Nei caricatori combinati (24/32 mm), controllare che la finestra di prelievo del caricatore abbia
le dimensioni giuste per il componente.
→ Accertarsi che siano inserite le guide della cinghia dei caricatori combinati (24 mm / 32 mm).
