ユーザーマニュアル SIPLACE SX4/ DX4 3 テクニカルデータおよびアセ ンブリ ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.3 寸法と重量 103 3.3 寸法と重量 3.3.1 テクニカルデータ - 寸法と重量 3 長さ 1900 mm 幅 モニタおよびキーボード含む 2515 mm 2734 mm マシンの高さ (PCB コンベヤ高さ 930 mm にて ) モニタの頂点まで 表…
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.2 環境条件および接続条件 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
102
3.2.4 コンプレッサおよび圧縮空気仕様
3
供給圧縮空気
圧縮空気圧力値
p
min
p
max
0.5 MPa = 5.0 bar
1.0 MPa = 10 bar
作動圧力
0.48 MPa ± 0.025 MPa (4.8 bar ± 0.25 bar)
圧縮空気接続口
1/2" ホース接続口付き R 3/4" 内径ネジ ( パイプネジ )
圧縮空気消費量
a
実装ヘッド構成 圧縮空気消費量
b
バキュームポンプ無し
圧縮空気消費量
c
バキュームポンプ付き
a
SIPLACE SX4
C&P20/C&P20/C&P20/C&P20
C&P20/C&P20/CPP/CPP
C&P20/C&P20/TH/TH
C&P20/C&P20/CPP_H
c
/TH
CPP/CPP/CPP/CPP
CPP/CPP/CPP_H/TH
CPP/CPP/TH/TH
990 Nl/min
720 Nl/min
680 Nl/min
700 Nl/min
480 Nl/min
460 Nl/min
440 Nl/min
250 Nl/min
350 Nl/min
310 Nl/min
330 Nl/min
--
--
--
SIPLACE DX4
C&P20/C&P20/C&P20/C&P20 990 Nl/min 250 Nl/min
圧縮空気仕様
粒度 0.1 µ m
粒子密度
0.1 mg/m ³
最大油量 ( クラス 1)
粒子密度 0.01 mg/m ³
圧力露点 ( クラス 4)
露点 + 3°
a) 平均消費量。
b) 摂氏 20 度および 1013 hPa の通常の大気条件にて。
c) CPP_H = 上マウント位置のマルチスター CPP
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.3 寸法と重量
103
3.3 寸法と重量
3.3.1 テクニカルデータ - 寸法と重量
3
長さ
1900 mm
幅
モニタおよびキーボード含む
2515 mm
2734 mm
マシンの高さ (PCB コンベヤ高さ 930 mm にて )
モニタの頂点まで
表示ランプ付属
折り曲げた保護カバー付属
1630 mm
2110 mm
2120 mm
マシン最低地上高
(PCB コンベヤ高さ 900 mm に対して )
(PCB コンベヤ高さ 930 mm に対して )
(PCB コンベヤ高さ 950 mm に対して )
120 mm ± 15 mm
150 mm ± 15 mm
170 mm ± 15 mm
重量
SX4、X 部品トロリー 4 台付属
SX4、X 部品トロリー 4 台付属 ( 完全構成 )
DX4 空
DX4、DX テーブル 4 台付属 ( 完全構成 )
3398 kg
3938 kg
3460 kg
3938 kg
ロケーション
SX4、X 部品トロリー 4 台付属
DX4、DX テーブル 4 台付属
6.87 m ²
6.87 m ²
単位面積当たりの床面負荷
SX4、X 部品トロリー 4 台付属
DX4、DX テーブル 4 台付属
6.34 kN/m ²
6.34 kN/m ²
マシンの脚数 6
最大放出ノイズ 75 dB (A)
室温
15°Cと35°Cの間
大気湿度
30% から 75%
( マシンに結露が発生する危険性をなくす
ように、平均 45% を超えないこと。)
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.3 寸法と重量 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
104
3.3.2 寸法
3.3.2.1 SX4 マシンの寸法
3

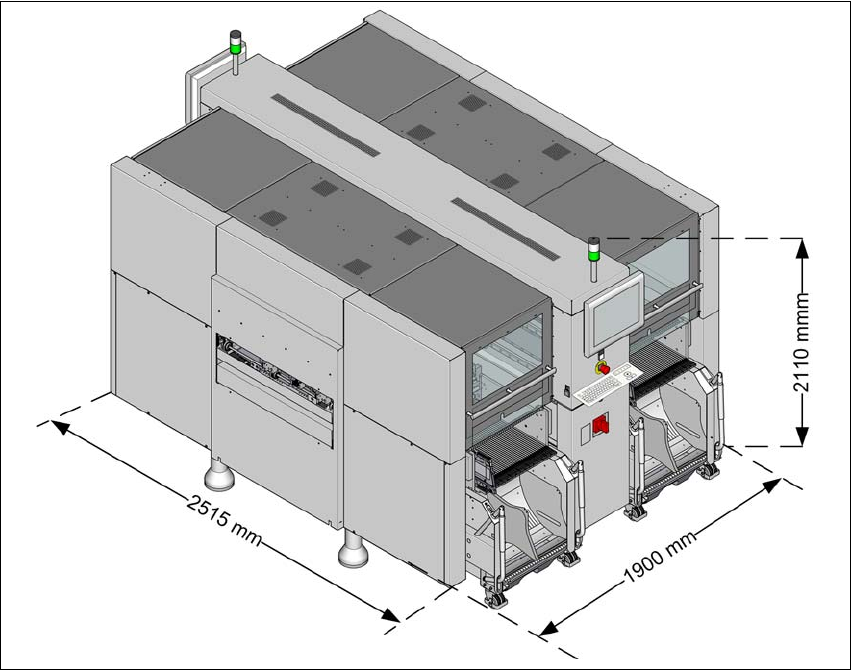

図 3.3 - 1 SX4 マシンの寸法
