5 マシンで作業をする ユーザーマニュアル SIPLACE SX4/ DX4 5.11 X フィーダの LCD 表示、ステータス表示を見る ソフトウエ アバージョン SC.704.xx 以降 2011 年 2 月日本語版 276 5.11.3 ステータス表示 –緑 : フィーダは、待機状態で現行のセ ットアップに含まれています。 –オ レ ン ジ : 警告が出されています。警告文が LCD 表示に表示されています。 –赤 : 異常が発生…
ユーザーマニュアル SIPLACE SX4/DX4 5 マシンで作業をする
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 5.11 X フィーダの LCD 表示、ステータス表示を見る
275
5.11.2 X フィーダ 2x8mm
X フィーダには、各トラックにマルチカラーステータス表示および運転状態を知らせるための
LED 表示があります。
5

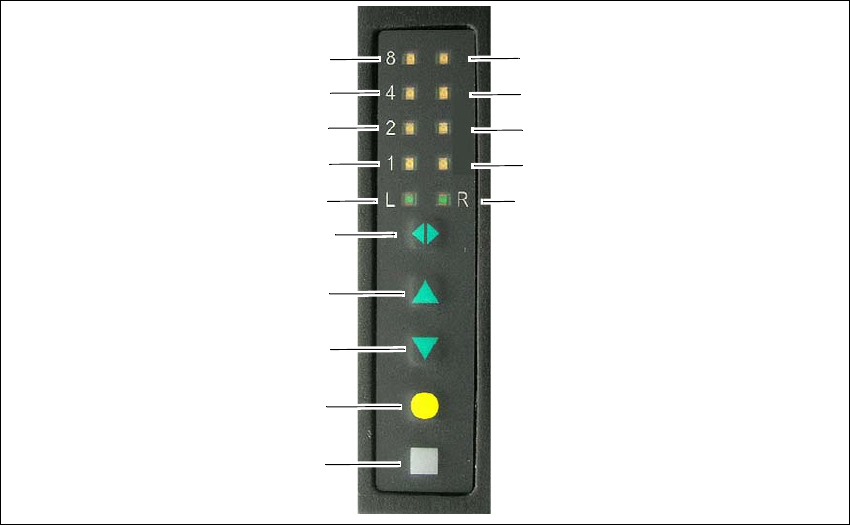

図 5.11 - 2 2x8 mm X フィーダのボタン、LED およびステータス表示
(1) セットボタン
(2) カバーテープボタン
(3) 後退ボタン
(4) 前進ボタン
(5) 左右を切り替えるトラック変更ボタン
(6) LED L、左トラックアクティブ
(7) LED 1 mm 送り、左トラック
(8) LED 2 mm 送り、左トラック
(9) LED 4 mm 送り、左トラック
(10)LED 8 mm 送り、左トラック
(11)LED R、右トラックアクティブ
(12)LED 1 mm 送り、右トラック
(13)LED 2 mm 送り、右トラック
(14)LED 4 mm 送り、右トラック
(15)LED 8 mm 送り、右トラック
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
5 マシンで作業をする ユーザーマニュアル SIPLACE SX4/DX4
5.11 X フィーダの LCD 表示、ステータス表示を見る ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
276
5.11.3 ステータス表示
–緑:
フィーダは、待機状態で現行のセットアップに含まれています。
–オレンジ:
警告が出されています。警告文が LCD 表示に表示されています。
–赤:
異常が発生しました。エラーメッセージが、LCD 表示に出力されています。
–オフ:
このフィーダは、現行のセットアップに含まれていません。
ご注意 5
マシンコントローラは、セットアップに含まれていないフィーダのどのステータス表示もオフ
にします。「LED オフ」状態は、プログラミングシステムがラインのジョブをプリセットしたと
きしか表示されません。セットアップにあるフィーダしか注視する必要がないので、オペレー
タはかなりの作業から解放されます。
ステーションでのセットアップ情報が無いこと、SIPLACE Pro からステーション / ラインへ
ジョブが送信されていないことなどの、実際のセットアップ処理については、セットアップが
行われたあと各フィーダの LED が起動します。オペレータは、このようにしてすべてが良好で
あるかどうかわかります。
ユーザーマニュアル SIPLACE SX4/DX4 5 マシンで作業をする
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 5.11 X フィーダの LCD 表示、ステータス表示を見る
277
5.11.4 LCD 表示
次の表には、LCD 表示の表現、ステータス表示の色およびモード、その意味およびトラブル
シューティング策があります。
5.11.4.1 警告および対策
5
5
5.11.4.2 エラーメッセージおよび対策
5
LCD 表示のテキス
ト
ステータス
表示
意味 トラブルシューティング
Remove Foil
（カバーテープを
除去）
オレンジ色 カバーテープに張力があると
き、選択した機能は許可されま
せん ( カバーテープロッカー
は、下に押されています )。
この機能を実行する場合、1 対のギヤー
ホイールからカバーテープを取り出し、
切断して、カバーテープロッカーにか
かっている圧力を解放します。
LCD 表示のテキスト
ステータ
ス表示
意味 トラブルシューティング
NONE
なし
赤色、点
滅
フィーダソフトウエアは、ア
プリケーションと連携してい
ません。
アプリケーションソフトウエアを再ロー
ドします。フィーダソフトウエアをロー
ドします。
HANDLE
ハンドル --->>
赤色 フィーダには、信号がありま
すが、取外しハンドルがまだ
押し込まれていません。
取外しハンドルを押し込みます。
LOW VOLTAGE
電圧低下
オレンジ
色
24V の電圧が、スイッチをオ
ンにしたあと、動作しきい値
まで上昇しませんでした。
電源をチェックします。
LOW VOLTAGE
電圧低下
赤色 24V 電圧がスイッチをオンし
たあと、動作しきい値を超え
ましたが、そのあと切断しま
した。
電源をチェックします。
Feed Timeout
送りタイムアウト
TransTimeout
搬送タイムアウト (
テープ送りサイクル
のタイムアウト )
赤色 指定時間内に、テープ送りサ
イクルが正しく終了しません
でした (「送り」機能のタイ
ムアウト）。
テープリールが、コンテナの中で詰まっ
ていますか ?
部品テープと部品ウィンドウ間の吸着エ
リアに部品が詰まっていますか？
障害物を取り除いたら、矢印キーを使っ
てコンベヤを再起動します。フィーダ
は、異常コンベヤを最後まで動かし、所
定位置に戻ります。
Foil Torn
( カバーテープが破
れた )
赤色 指定された時間内にカバー
テープに張力がなかった。
おそらくカバーテープが破れています。
新しくカバーテープを挿入して張ってく
ださい。
