6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/ DX4 6.6 SIPLACE 高圧力ヘッド ソフトウエ アバージョン SC.704.xx 以降 2011 年 2 月日本語版 322 6.6 SIPLACE 高圧力ヘッド アイテム番号 00119736-xx 高圧 力ヘッド このアイテム番号は、標準ツイン スターではなく、高圧力ヘッド付属の新規実装マシンを 注文されたときにしか適用されま せん。 6 6.6.1 説明…
ユーザーマニュアル SIPLACE SX4/DX4 6 ステーション詳細
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 6.5 部品廃棄箱のセンサ
321
6.5 部品廃棄箱のセンサ
アイテム番号 00519848-xx 部品廃棄箱のクエリー
部品廃棄箱のセンサは、廃棄箱がマウントに正しく着座しているかモニタしています。
– 廃棄箱が、正しく挿入されなかった場合、マシンを起動することができません。
– 実装中に、廃棄箱がマウントから外れてしまうと、マシンはヘッド衝突を避けるために即
座に停止します。
各廃棄箱を、別個のセンサでモニタすることができます。
ご注意 6
スピードスターを使用する場合、部品廃棄箱用オプションセンサの取り付けをお奨めします。
6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/DX4
6.6 SIPLACE 高圧力ヘッド ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
322
6.6 SIPLACE 高圧力ヘッド
アイテム番号 00119736-xx 高圧力ヘッド
このアイテム番号は、標準ツインスターではなく、高圧力ヘッド付属の新規実装マシンを
注文されたときにしか適用されません。 6
6.6.1 説明
SIPLACE 高圧力ヘッドは、標準ツインスターの開発副産物です。これは、同じ対象部品を実装
し、かつ最大 30N の着地圧力を達成することができるようになっています。 標準ツインスター
で使用されるノズルおよびグリッパのすべてを、SIPLACE 高圧力ヘッドで使用することができ
ます。
6.6.2 テクニカルデータ
6
これ以外のすべてのツインスターおよび高圧力ヘッドのテクニカルデータは同じです ( ページ
127
のセクション 3.5.3.2 参照 )。
プログラム可能な着地圧力 2.0 N から 10 N ± 10 %
10 N より大きく、最大 30 N ± 15 %
ユーザーマニュアル SIPLACE SX4/DX4 6 ステーション詳細
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 6.7 ツインスター用部品カメラ、FC カメラ
323
6.7 ツインスター用部品カメラ、FC カメラ
6.7.1 固定 P&P 部品カメラ ( タイプ 25) 16 x 16、デジタル (FC カメラ )
アイテム番号 00119718-xx 固定部品カメラ 16x16 デジタル、タイプ 25
6

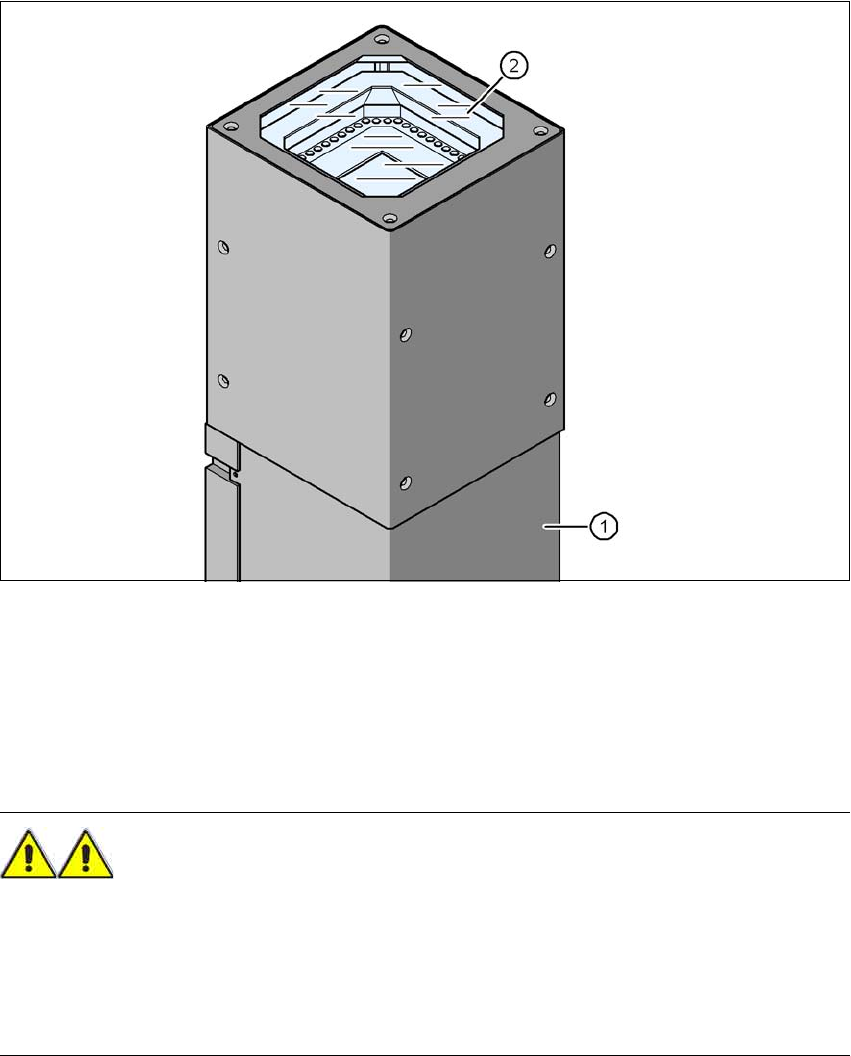

図 6.7 - 1 固定 P&P 部品カメラ ( タイプ 25) 16 x 16、デジタル (FC カメラ )
(1) 内蔵カメラおよびカメラアンプ付きカメラハウジング
(2) ガラスプレート - 照明およびレンズレベル上部
6.7.2 安全指導
警告 6
実装ヘッドを、ツインスターからスピードスターに交換するとき、ツインスターから固定部品
カメラ、タイプ 33、55 x 45、デジタルおよびタイプ 25、16 x 16、デジタル（FC カメラ）は、
取り外さなければなりません。さもないと、スピードスターがカメラハウジングに衝突します。
実装ヘッドを、ツインスターからマルチスターに交換する場合、固定部品カメラ、タイプ 33、
55 x 45、デジタルは下の位置に取り付けます。
