ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.4 モジュールの概要
109
3.4 モジュールの概要
3.4.1 SIPLACE SX4 アセンブリの概要
3
3

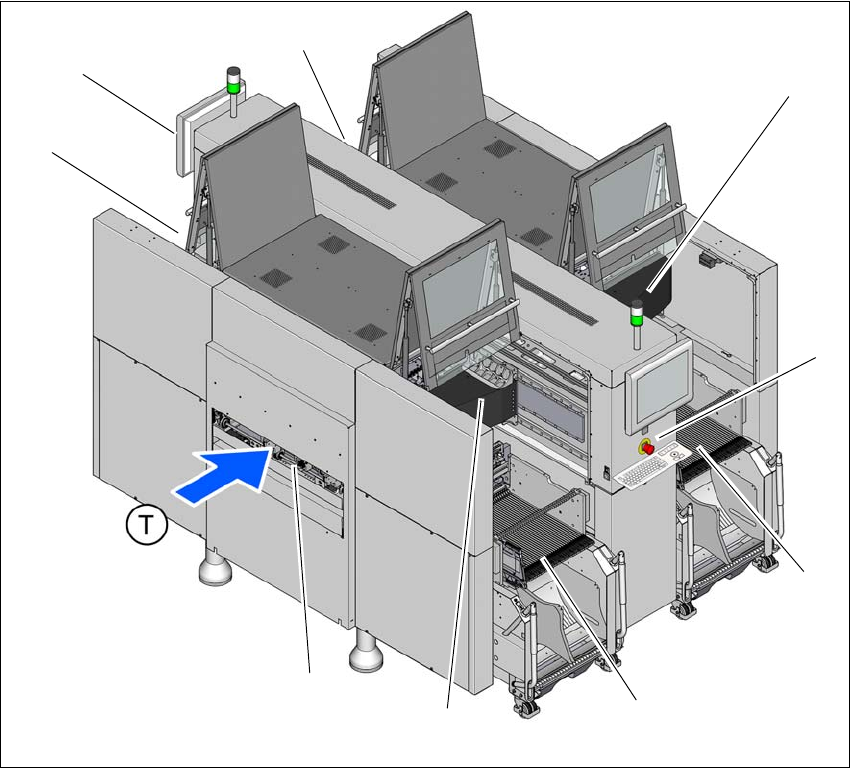

図 3.4 - 1 SX4 マシン - アセンブリの概要
(1) 部品トロリー、テープカッタ、使用済みテープダクトのあるロケーション 1
(2) 部品トロリー、テープカッタ、使用済みテープダクトのあるロケーション 2
(3) 結合ユニット、テープカッタ、使用済みテープダクトのあるロケーション 3
(4) 結合ユニット、テープカッタ、使用済みテープダクトのあるロケーション 4
(5) ロケーション 1 の X-Y 軸 1、実装ヘッド付き
(6) ロケーション 1 の X-Y 軸 2、実装ヘッド付き
(7) キーボード付きモニタ (2x)
(8) ボードコンベヤ
(T) PCB 搬送方向
(1)
(2)
(3)
(4)
(7)
(8)
(6)
(7)
(5)
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.4 モジュールの概要 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
110
3.4.2 SIPLACE DX4 アセンブリの概要
3
3

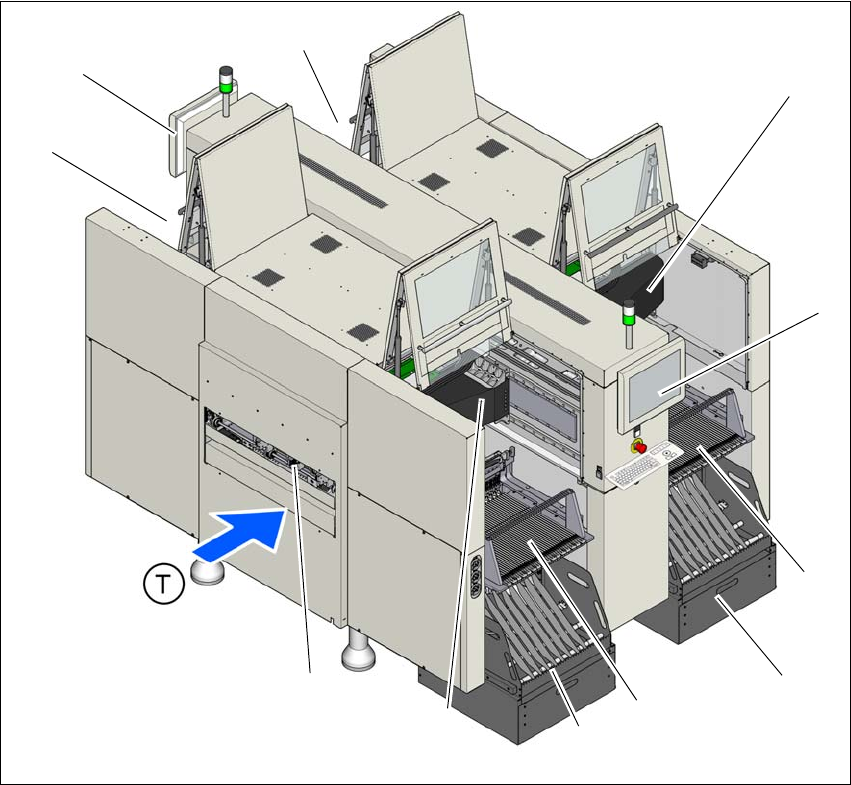

図 3.4 - 2 DX4 マシン - アセンブリの概要
(1) DX テーブル、テープカッタ、使用済みテープダクトのあるロケーション 1
(2) DX テーブル、テープカッタ、使用済みテープダクトのあるロケーション 2
(3) DX テーブル、テープカッタ、使用済みテープダクトのあるロケーション 3
(4) DX テーブル、テープカッタ、使用済みテープダクトのあるロケーション 4
(5) ロケーション 1 の X-Y 軸 1、実装ヘッド付き
(6) ロケーション 1 の X-Y 軸 2、実装ヘッド付き
(7) キーボード付きモニタ (2x)
(8) ボードコンベヤ
(9) ロケーション 1 から 4 のリールホルダのある使用済みテープコンテナ
(T) PCB 搬送方向
(1)
(2)
(3)
(4)
(7)
(8)
(6)
(7)
(5)
(9)
(9)
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.5 実装ヘッド
111
3.5 実装ヘッド
3.5.1 超高速実装用 SIPLACE スピードスター C&P20
3
図 3.5 - 1 SIPLACE スピードスター - 機能グループ、パート 1
(1) DP ドライブ、20 ドライブ
(2)「バキュームセンサ保持回路」ボード
(3) 吸着 / 実装および保持回路の 20 ベンチュリノズル用圧縮空気接続口
(4) 圧力コントロールバルブからの排気エアー用チューブ (7)
(5) 戻しシリンダ
(6) Z 軸モータ ( リニアモータ )
(7) 圧力コントロールバルブ
