ユーザーマニュアル SIPLACE SX4/ DX4 3 テクニカルデータおよびアセ ンブリ ソフトウエアバージョン SC.704.xx 以降 2 011 年 2 月日本語版 3.7 PCB コンベヤシステム 137 3.7.2.5 非同期搬送モード 非同期モードでは、一つの搬送 トラックで一枚の PCB しか実装されません。同時に、第二搬送 トラックにある別の PCB は、実装位置に移動しています。これにより、 一枚の PCB の全搬…
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.7 PCB コンベヤシステム ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
136
3.7.2.4 シングルコンベヤモードの PCB デュアルコンベヤ
デュアルコンベヤは、オンラインでシングルコンベヤにすることができます。一方のコンベヤ
レーンを完全に狭めてまとめ、無効にします（図 3.7 - 3
参照）。 これにより、コンベヤトラッ
ク幅は、最大 560 mm になります。
3

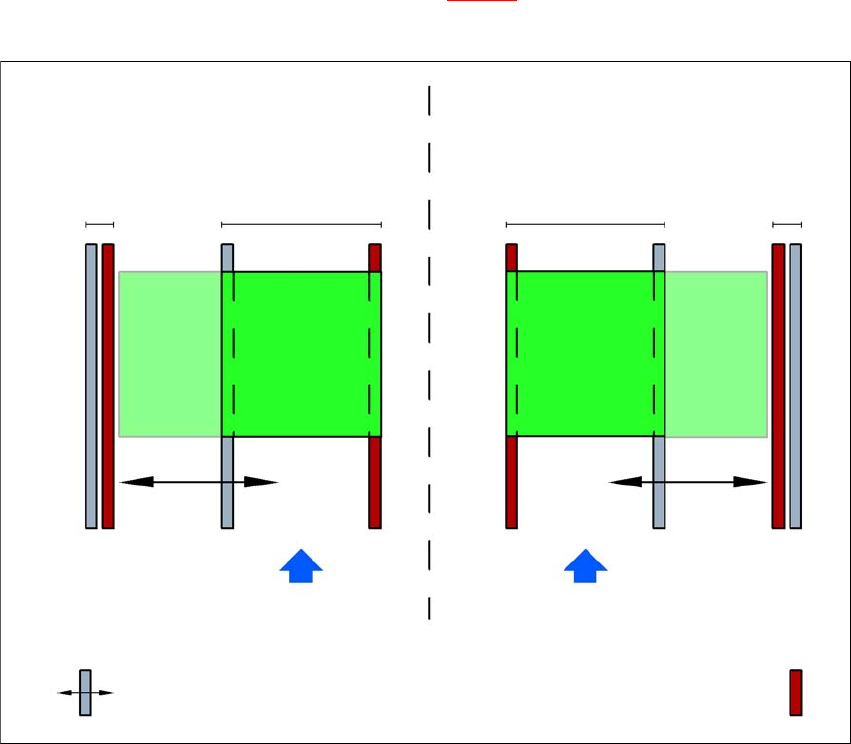

図 3.7 - 3 シングルコンベヤモードにおけるフレキシブルデュアルコンベヤ
幅を広げたコンベヤトラック 2 のあるデュアル
コンベヤ（固定コンベヤ側壁面、左）
PCB 搬送方向 PCB 搬送方向
幅を広げたコンベヤトラック 1 のあるデュアル
コンベヤ（固定コンベヤ側壁面、右）
コンベヤトラック 2
停止
コンベヤトラック
1 コンベヤトラック 2
コンベヤトラック 1
停止
コンベヤ固定側壁面コンベヤ可動側壁面
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.7 PCB コンベヤシステム
137
3.7.2.5 非同期搬送モード
非同期モードでは、一つの搬送トラックで一枚の PCB しか実装されません。同時に、第二搬送
トラックにある別の PCB は、実装位置に移動しています。これにより、一枚の PCB の全搬送時
間を短縮し、特に短いサイクルタイムの PCB では、性能を大きく向上させています。マシンが、
ジョブデータ（パネル、セットアップ）を受信すると、送りベルト上の PCB は、実装運転中、
利用できる実装ベルトに連続して搬送されます（実装ベルトが空になっている場合）。実装処理
は、ボードが実装エリアに移動するとすぐに開始されます。PCB は、一枚ずつ実装されます。
実装シーケンスが中断されると、コンベヤインタフェースが無効になり、実装ベルト上に現在
ある PCB は完成されます。
コンベヤインタフェースは、両方の搬送トラックに対して同時に無効になったり、有効になっ
たりします。
3

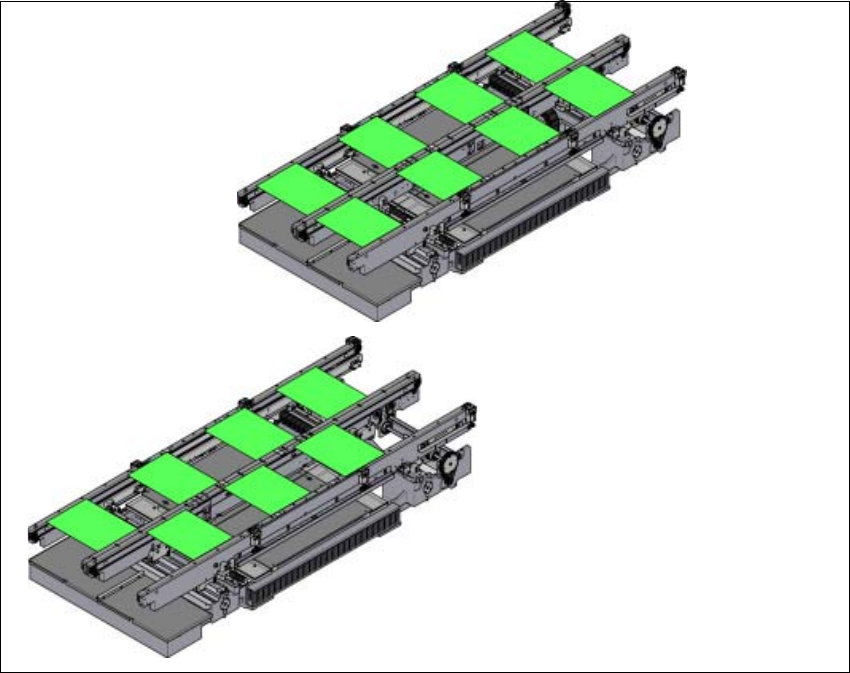

図 3.7 - 4 搬送モード
同期搬送モード
非同期搬送モード
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.7 PCB コンベヤシステム ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
138
3.7.2.6 同期搬送モード
同期モードでは、二枚の同じサイズの PCB が、同時に実装位置に移動します。それらは、共通
のパネルとして実装されなければなりません。非常に多種の装着内容のある製品を使用すると
き、共通のオプティマイゼーションにより両方のボードについて全内容の性能が向上します。
基板を搬送するのに必要な時間は、二枚の PCB が必ず同時に搬送されるから短縮されます。こ
れは、ノズル構成の利用率もさらに良好にします。
コンベヤトラック1および2のPCBは、コンベヤセクションへ同時に移動します（つまり、コ
ンベヤは、同時に制御されますが、お互いに独立しています）。コンベヤトラック 1 および 2 で
実装される部品は、二枚のサブパネルにより 1 枚のパネルにまとめなければなりません。
実装を開始するとき、一つのコンベヤレーンだけが占有されている場合、このコンベヤレーン
の単独使用は、「実装する予定ではない」と識別されます。
デュアルコンベヤを、同期モードで運転する場合、「PCB を下流へ移行（ウイスパリング）」オ
プションは無効になります。「グローバルインクスポット」オプションは使用できません。
3.7.2.7 I 実装
同期、非同期コンベヤモードに加えて、新しい実装概念が SIPLACE SX4 のために開発されまし
た。「I 実装」です。このモードでは、二台のヘッドがお互いに独立して同時に作業を行い、か
つ一枚の PCB を完全に実装します。これにより、さらに生産が向上します。
