ユーザーマニュアル SIPLACE SX4/ DX4 3 テクニカルデータおよびアセ ンブリ ソフトウエアバージョン SC.704.xx 以降 2 011 年 2 月日本語版 3.6 X-Y 軸シ ステム 129 3.6 X-Y 軸システム 3.6.1 X-Y 軸の位置 3 図 3.6 - 1 X-Y 軸の位置 (SX4 の例 ) (1) Y 軸、X-Y 軸 1 お よび X-Y 軸 4 (2) X 軸、X-Y 軸 1 (3) X 軸、…
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.5 実装ヘッド ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
128
部品仕様
b
最大高さ
最小リードピッチ
最小リード幅
最小ボールピッチ
最小ボール径
最小寸法
最大寸法
最大重量
c
25 mm ( ご要望によりこれ以上もご
利用可能 )
0.3 mm
0.15 mm
0.35 mm
0.2 mm
1.0 mm x 0.5 mm
55 mm x 45 mm ( シングル測定 )
ノズル 2 個使用に対して
50 mm x 50 mm または
69 mm x 10 mm
ノズル 1 個使用に対して
78 mm x 78 mm または
110 mm x 10 mm
最大 200 mm x 110 mm ( 制約あり )
100 g
25 mm ( ご要望によりこれ以上もご
利用可能 )
0.25 mm
0.1 mm
0.14 mm
0.08 mm
0.6 mm x 0.3 mm
16 mm x 16 mm ( シングル測定 )
55 mm x 55 mm ( マルチ測定 )
100 g
プログラム可能な 着地圧力 1.0 N - 15 N
2.0 N - 30 N
d
1.0 N - 15 N
2.0 N - 30 N
d
ノズルタイプ
e
5 xx ( 標準 )
4 xx + アダプタ
8 xx + アダプタ
9 xx + アダプタ
グリッパ
5 xx ( 標準 )
4 xx + アダプタ
8 xx + アダプタ
9 xx + アダプタ
グリッパ
IC ヘッド 2 基のノズル間隔 70.8 mm 70.8 mm
X/Y 位置決め精度
f
± 26 μm / 3、± 35 μm / 4 ± 22 μm / 3、± 30 μm / 4
回転精度 ± 0.05° / 3、± 0.07° / 4 ± 0.05° / 3、± 0.07° / 4
部品カメラの種類 33 25
照明設定 6 6
可能な照明レベル設定
256
6
256
6
a) 実装できる対象部品は、パッド形状、カスタマ専用の規格、梱包荷姿許容誤差によっても影響を受ける
ことをご留意ください。
b) リボルバヘッドおよびツインスターが実装エリアで組み合わせて使用される場合、最大寸法は制限され
ます。
c) 標準ノズル使用の場合
d) SIPLACE 高圧力ヘッド、セクション 6.6
、ページ 322。
e) 300 個以上の異なるノズルおよび 100 種類のグリッパが利用でき、オンラインでさらにノズルデータベー
スが利用できます。
f) 精度の値は、ベンダー中立の IPC 規格を使用して測定されました。
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.6 X-Y 軸システム
129
3.6 X-Y 軸システム
3.6.1 X-Y 軸の位置
3

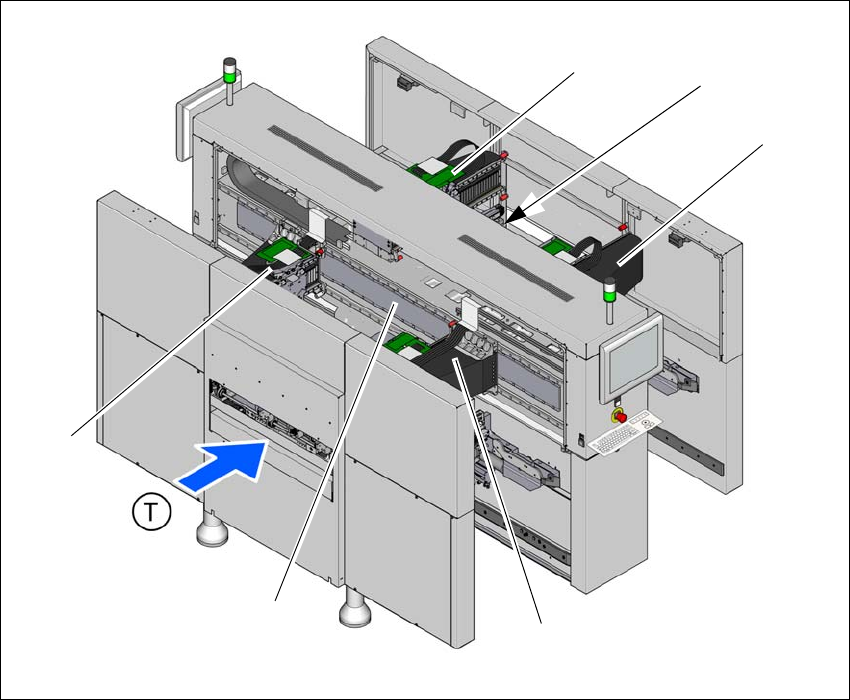

図 3.6 - 1 X-Y 軸の位置 (SX4 の例 )
(1) Y 軸、X-Y 軸 1 および X-Y 軸 4
(2) X 軸、X-Y 軸 1
(3) X 軸、X-Y 軸 2
(4) Y軸、X-Y軸3およびX-Y軸4(隠れた部分)
(5) X 軸、X-Y 軸 3
(6) X 軸、X-Y 軸 4
(T) PCB 搬送方向
(1)
(3)
(6)
(4)
(2)
(5)
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.6 X-Y 軸システム ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
130
3.6.2 X 軸の構造
3
図 3.6 - 2 X 軸の構造 - ヘッドマウントビュー
(1) X 軸リニアモータ付きヘッドマウント ( 第一部分 )
(2) 固定ベアリング ( 第一部分 ) 付属の Y 軸リニアモータ
(3) 永久磁石付きガイドシステム (X 軸リニアモータの第二部分 )
(4) 終端位置バンパー (4x)
(5) ヘッドボードマウント
(6) X-Y 軸のアーム
(7) 測長システム
X-Y 軸のアームは、炭素繊維でできています。この技術により、アセンブリを非常に軽量かつ
高剛性に製作することができます。
X 軸は、リニアモータで駆動されています。ドライブの第二部分は、永久磁石で構成されてお
り、X-Y 軸アームに取り付けられています。第一部分は、ヘッドマウントにボルト締めされて
います。ヘッドマウントは、すべての実装ヘッドのタイプを取り付けられるように設計されて
います。SIPLACE マシンの高度なフレキシビリティの利点のひとつです。
(4)
(3)
(1)
(5)
(2)
(6)
(4)
(7)
