ユーザーマニュアル SIPLACE SX4/DX4 4 据え付けと委託作業
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.2 設置場所の基盤
195
4.2.2.2 マシンの圧縮空気接続
4

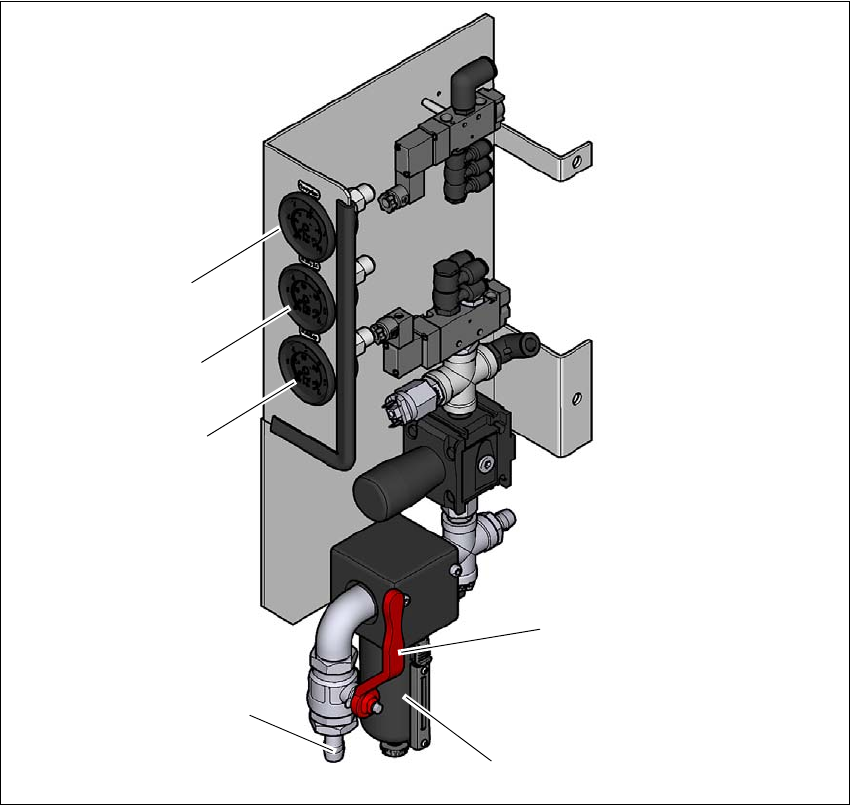

図 4.2 - 1 マシンの圧縮空気ユニット
図 4.2 - 1 の記号一覧
(1) 入口圧力用圧力計
設定圧力 : 0.5 - 1.0 MPa、5 - 10 bar ( 表示範囲 : 0 - 1.0 MPa、0 - 10 bar)
(2) X-Y軸1および2の供給圧力用圧力計
設定圧力 : 0.46 ± 0.01 MPa、4.6 ± 0.1 bar ( 表示範囲 0 - 0.6 MPa、0 - 6 bar)
(3) マシン構成要素への供給圧力用圧力計
設定圧力 : 0.5 ± 0.025 MPa、5 ± 0.25 bar ( 表示範囲 0 - 0.6 MPa、0 - 6 bar)
(4)「開」位置の停止バルブ
(5) 圧縮空気フィルタ
(6) 圧縮空気接続口
(6)
(1)
(2)
(3)
(5)
(4)
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/DX4
4.2 設置場所の基盤 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
196
4.2.3 メイン電源
4
図 4.2 - 2 マシンの電源位置 (SX4 の例 )
(1) ロック
(2) 電源再投入を回避するために固定されたメインスイッチ
(3) 電源ユニット ( カバーの背面 )
4.2.3.1 危険に関する注記
警告
マシンには、3 x 200 VAC、3 x 208 V AC、 3 x 220 V AC、 3 x 230 V AC、3 x 380 V AC、
3 x 400 V AC または 3 x 415 V AC ± 5 %、50/60 Hz のメイン電源電圧が供給されています。
すなわち、メインスイッチをオフにしても、システム内のいくつかの装置には致命的な電圧が
かかっている可能性があります。マシンを不適切に取り扱うと、作業者が死亡、重傷、または
マシンに大きな損害を被ることがあります。 4
→ 適合する事故防止と DIN の規則（特に DIN EN 60204、パート 1 または IEC60204、パート 1）
および自国で適用できる規則に必ず従うこと。
→ 電源ユニット上のカバーは、訓練され資格がある人しか取り外さないこと。またマシンを
電源に接続しないこと。
(1)
(2)
(3)
ユーザーマニュアル SIPLACE SX4/DX4 4 据え付けと委託作業
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.2 設置場所の基盤
197
4.2.3.2 メイン電源をチェックする
電源が規定のマシン仕様に準拠していることをチェックします（セクション 3.2 のページ 101
参照 ）。
ご注意 : 4
アイテム番号 00191409-xx、「カスタマの施設内 SMD マシンのネットワーク構成（電気および圧
縮空気）」という文書には、所要の仕様に合わせることができる方策があります。
ご注意 : 4
技術的な理由により、電源には、ピーク負荷が発生します。必要に応じて、貴社の電気会社に
メインインピーダンスについて説明をしてもらうようお問い合わせください。
4.2.3.3 電源ケーブル - 仕様
お客様の端子からマシンの電源へは次の仕様が適用されます。
– 実装マシンの分電盤とお客様の側でのメイン端子間で最大 20 メートルまでの長さのケーブ
ルにて 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ にて 5 x 2.5 mm ²。20 メートル以上のケー
ブルでは、5 x 4 mm ²となります。
– 実装マシンの分電盤とお客様の側でのメイン端子間で最大 20 メートルまでの長さのケーブ
ルにて 3 x 200 V~/ 3 x 208 V~ / 3 x 220 V~ / 3 x 230 V~ にて 5 x 4 mm ²。10 メートル
以上のケーブルでは 5 x 6 mm ²となります。
配線のカラーコードは、システムを運転する国によって異なります。
警告 4
各個別マシンおよびインストールされているオプションへの電気ケーブルは、ラベルで明記し、
簡単に割当てることができなければなりません。マシンを運転する国の規則を適用します。
