5.10.3.2 段取り替えテーブルに X フィーダを挿入する
5

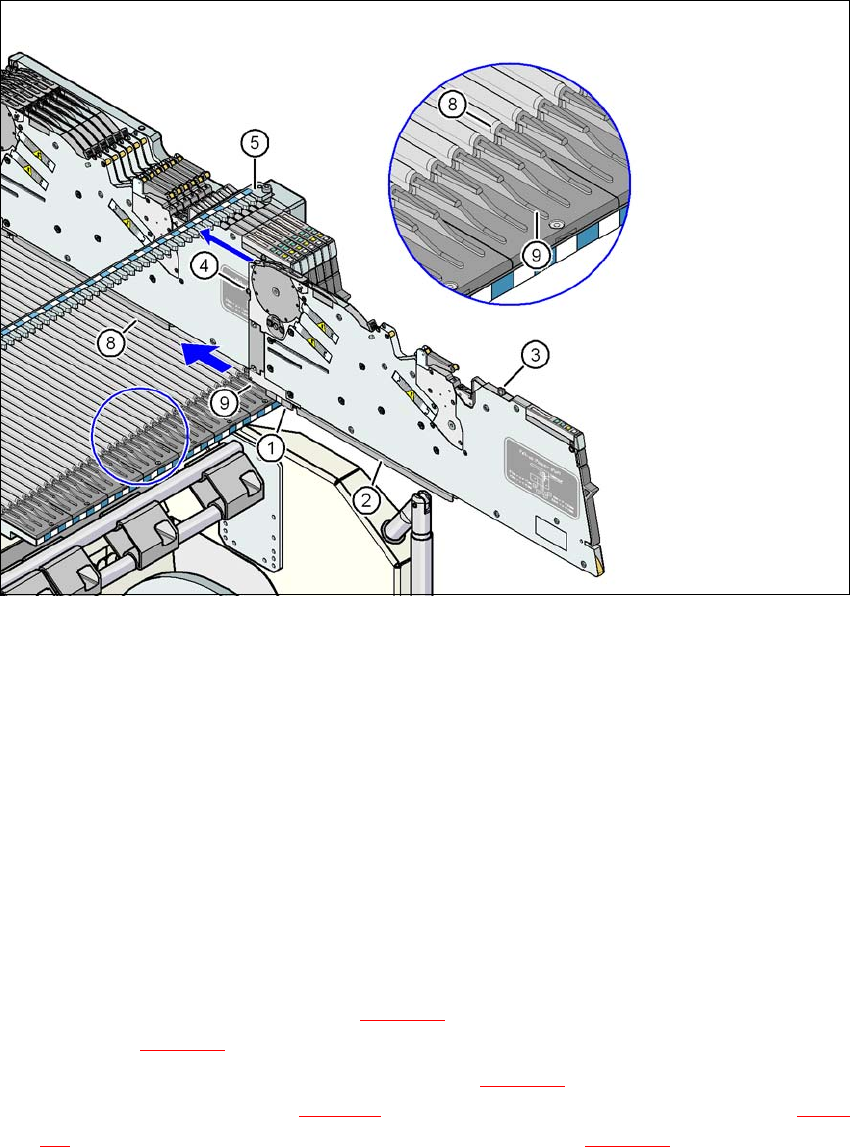

図 5.10 - 3 段取り替えテーブルに X フィーダを挿入する
(1) X フィーダの前部スライダガイド
(2) X フィーダの後部スライダガイド
(3) X フィーダの「後部」センタリングピン
(4) X フィーダの「前部」センタリングピン
(5)「後部」センタリングピン固定用センタリングバーのくぼみ
(6)「前部」センタリングピン固定用段取り替えテーブルのセンタリング穴
(7) ロックラッチ
(8) 段取り替えテーブルのガイド成形 (Ω 成形 )
(9) フィーダの挿入補助台
5
→ フィーダの前部スライダガイド ( 図 5.10 - 3 のアイテム 1) を段取り替えテーブルの挿入
補助台(図5.10 - 3
のアイテム 9) に置きます。
→ フィーダを垂直に持ち、ガイドプロファイル ( 図 5.10 - 3
のアイテム 8) に沿って前に押
します。 フィーダの前部 ( 図 5.10 - 3
のアイテム 1) スライダガイドおよび後部 ( 図 5.10
- 3 のアイテム 2) スライダガイドがガイドプロファイル ( 図 5.10 - 3 のアイテム 8) に滑
り込みます。
5 マシンで作業をする ユーザーマニュアル SIPLACE SX4/DX4
5.10 フィーダをセットアップする ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
268
→ 「前部」センタリングピン（ページ 267
の図 5.10 - 3 のアイテム 4）がセンタリング穴
（ページ 267
の図 5.10 - 3 のアイテム 6）に押し込まれるまで、さらにフィーダを注意して
押します。
→ そうしながら、フィーダの「後部」センタリングピン ( ページ 267
の図 5.10 - 3 のアイテ
ム 3) をチェックします。これはセンタリングバーのくぼみ（アイテム 5）に簡単に滑りこ
まなければなりません。そうでない場合、フィーダは、段取り替えテーブルに垂直に着座
していないか、ガイド成形（ページ 267
の図 5.10 - 3 のアイテム 8）に正しく配置されて
いないことになります。
→ フィーダが停止位置にあるとき、ロックラッチ（ページ 267
の図 5.10 - 3 のアイテム 7）
は、フィーダ ( ページ 151
の図 3.9 - 1 のアイテム 1) のロックローラーにはまっていま
す。取外しハンドル（ページ 266
の図 5.10 - 2 のアイテム 1）をはめ込むのを忘れると、
フィーダのオペレータパネルのステータス表示が数秒後に赤色に点灯します。LCD 表示に
は、エラーメッセージ「Handle（ハンドル） --->>」( ページ 274
の図 5.11 - 1 参照)が表
示されます。
→ 取外しハンドル（ページ 266
の図 5.10 - 2 のアイテム 1）をはめ込みます。フィーダ
のステータス表示は、緑色に点灯し、フィーダは待機状態になります。トラック番号
と送りピッチを再度 LCD 表示で読むことができるようになります。
5.10.4 X フィーダに部品テープを配置する (8 -88 mm)
5.10.4.1 X テープフィーダをチェックする
→ フィーダに部品テープを入れるとき、まず吸着ウィンドウ（ページ 270 の図 5.10 - 5
のアイテム 2）の近くに部品が無いかチェックします。
→ 異常の原因になることがあるので、見つけたらどんな部品も取り除きます。
5.10.4.2 部品テープを挿入する準備をする
→ 部品テープの先端が、まっすぐに切ったエッジになっていることをチェックします。
→ 送り穴が、破れたり、曲がったりしている場合は、この部分のテープを切断します。
→ カバーテープに接着剤の筋がないことも確認します。
→ 部品が現われない場合、部品テープからおよそ 30cm カバーテープを引きはがします。
ご注意 5
部品を損失しないようにするために十分なカバーテープが無い場合、次の SMD テープ糸を
使用してください。
8 mm 部品テープ用 : アイテム番号 00355265-xx
12 mm 部品テープ用 : アイテム番号 00356342-xx
ユーザーマニュアル SIPLACE SX4/DX4 5 マシンで作業をする
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 5.10 フィーダをセットアップする
269
→ 現在露出している部品ポケットのある部品テープをおよそ 3cm 短くします。
→ 開いているテープポケットから部品を取り除きます。
→ カバーホイルを、テープの下側に沿って、テープの先端を包むように回します。
5.10.4.3 X フィーダに部品テープを入れる
5

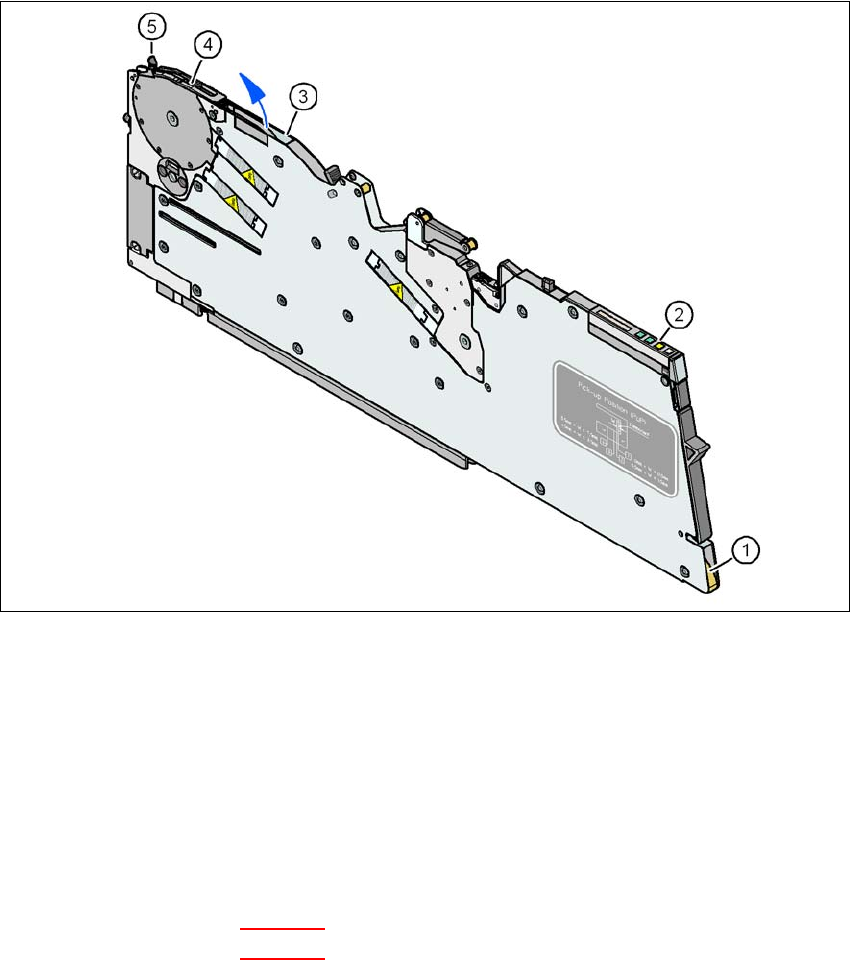

図 5.10 - 4 部品テープを挿入する
(1) テープガイドチャネルへの入口
(2) オペレータパネル
(3) テープガイドチャネルからの出口
(4) 吸着ウィンドウ
(5) 吸着ウィンドウ跳ね上げ用レバー
5
→ 送り穴が、送り方向を見て左側になるように、部品テープを持ちます。
→ 部品テープを入口 ( 図 5.10 - 4
のアイテム 1) に入れ、テープガイドチャネルまで押し込
み、出口の開口部 ( 図 5.10 - 4
のアイテム 3) から現われるまで、さらに押し込みます。
→ 部品テープを引き上げながら引き出し、テープの上端に向かってカバーテープを折り曲げ
ます。
