2 運転上の安全 ユーザーマニュアル SIPLACE SX4/DX4 2.10 メインスイッチで電源をオフした 後のマシンのエネルギ状態 ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本 語版 86 2 2.10.2 メインスイッチでマシンの電源をオフにし、接続を切り離す場合 マシンは、電源ユニットのごくわ ずかな残留電圧をのぞいて、動力供給が停止されます。 2.10.3 メインスイッチをオフしたあとのマシンの…
ユーザーマニュアル SIPLACE SX4/DX4 2 運転上の安全
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 2.10 メインスイッチで電源をオフした後のマシンのエネルギ状態
85
2

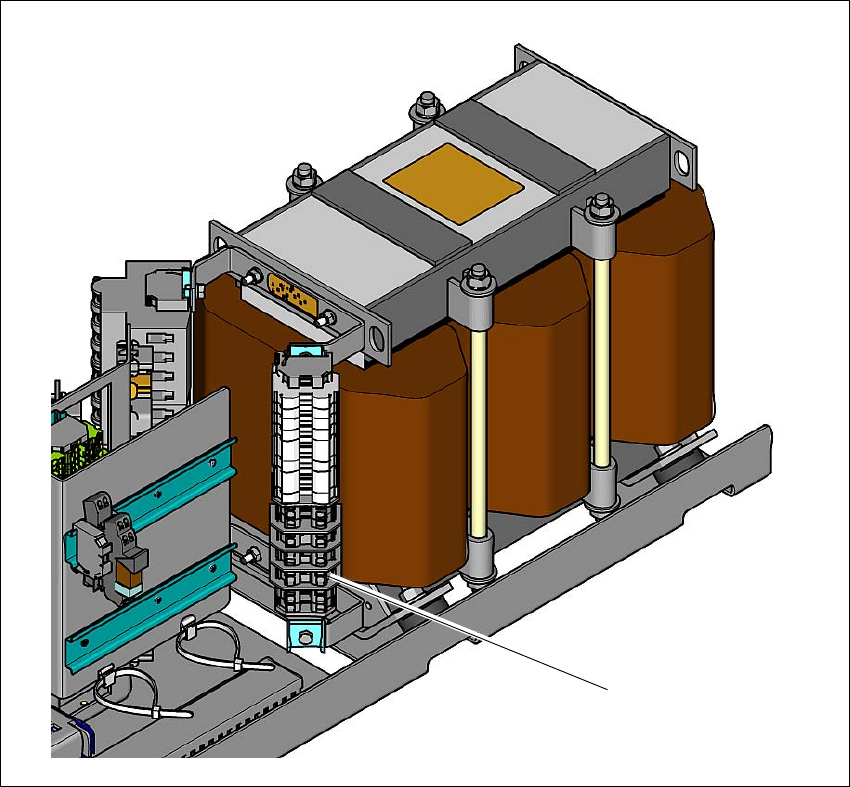

図 2.10 - 3 電源ユニット、側面図
(1) 各国専用のメイン電圧用変圧器の一次接続端子台。
次の表は、メインスイッチでマシンの電源をオフするが、メイン電源に接続されたままである
ときのモジュールの電圧を示しています。
(1)
2 運転上の安全 ユーザーマニュアル SIPLACE SX4/DX4
2.10 メインスイッチで電源をオフした後のマシンのエネルギ状態 ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版
86
2
2.10.2 メインスイッチでマシンの電源をオフにし、接続を切り離す場合
マシンは、電源ユニットのごくわずかな残留電圧をのぞいて、動力供給が停止されます。
2.10.3 メインスイッチをオフしたあとのマシンの圧縮空気状態
メインスイッチ（ページ 83 の図 2.10 - 1 アイテム 1）でオフするとき、またはマシンへの電
源が停電した場合、圧縮空気ユニット ( ページ 82
の図 2.9 - 1 のアイテム 1) の電気制御式メ
インバルブが閉じます。 圧力は、5 秒以内に 0 MPa （0 bar）に降下します。
モジュール 電圧
端子盤 X99
端子 L1、 L2、L3
3 x 200 V~
3 x 208 V~
3 x 220 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
サービスソケット X98
115 V~
120 V~
130 V~
156 V~
220 V~
230 V~
240 V~
自動サーキットブレーカ F1
115 VAC
120 VAC
130 VAC
220 VAC
230 VAC
240 VAC
メインスイッチ Q1
端子 L1、L2、L3
3 x 200 VAC
3 x 208 VAC
3 x 230 VAC
3 x 380 VAC
3 x 400 VAC
3 x 415 VAC
メインスイッチ Q1
変圧器ユニットへの端子 T1、T2、T3
0 VAC
電源ユニット
( ページ 80
のメインスイッチをオフしたあとの残留電圧と放電時間参照 )
ユーザーマニュアル SIPLACE SX4/DX4 2 運転上の安全
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 2.11 ロックアウトとタグアウト手順
87
2.11 ロックアウトとタグアウト手順
2.11.1 目的と範囲
どのような予防保守またはサービス作業を行なう前にも、ロックをかけたりタグを付けたりす
る手順に従わなければなりません。この手順に正しく従うと、従業員が怪我をする可能性をな
くせます。
ご注意 これらの手順は、予防保守やメンテナンス作業に対するロック / タグアウトの最低必
要項目を説明しています。作業を安全に終了するために必要になる安全装置を追加するには、
設備監督者、安全管理者、安全委員会、健康管理部がそれを指定することができます。 2
2.11.2 説明
エネルギーを分離し、制御し、放出することが必要な場合、いつでも以下の手順に従います。
→ 関連する従業員に通知します。
→ 装置の電源を切断します。次のような通常の停止手順を実行します。
– 停止ボタンを押します。
– コントロールコンピュータをシャットダウンします。
– メインスイッチで、マシンの電源をオフします。
→ マシンを、次のようなエネルギ源からすべて分離します。
– 供給圧縮空気を切断
– メイン電源を切断
→ マシンをロックします。
– 可能であればいつでも、（たとえば、モータコンタクタに）ロックをかけます。
