ユーザーマニュアル SIPLACE SX4/ DX4 5 マシンで作業をする ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 5.5 ユーザーインタフェース 243 5.5.4 ビュー内でステーションソフトウエアを操作する ツールバーからアクセスできる ほとんどのビュー ( セクション 5.5.3 のページ 242 参照 ) には、 ユーザーインタフェースの右側 にサブビューと機能の追加縦列ツールバーがあ…
5 マシンで作業をする ユーザーマニュアル SIPLACE SX4/DX4
5.5 ユーザーインタフェース ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
242
基板の処理が終了しました。
処理が終了すると、PCB アイコンが赤色で表示されます。
基板をチェックする。
基板がアウトコンベヤにあり、基板の状態をオペレータがチェックする必要がある場合、PCB
アイコンが黄色で表示されます。
5.5.3 ツールバー
ツールバーには、メインのステーションソフトウエア機能のボタンがあります。
これにより、ユーザーインタフェースを別のビューに切り替えたり、そこで利用できる機能を
使用したりすることができるようになります ( セクション 5.5.5
、ページ 246 参照 )。
5
図 5.5 - 2 ツールバー
ボタンは、個々の構成および設定されているオペレータレベルによって変化します。いくつか
のビューは、さらに高いオペレータレベルでしか利用できません。
次の表は、ボタンと主な機能を簡潔に説明しています。
5
アイコン ビュー 説明
生産
( メイン画面 )
生産中に最も頻繁に実行されるタスクに対するマシンの状態を表
示します。
運転状態を表示します（セクション 5.5.2
、ページ 241 参照）。
ロケーション、セットアップ名、レシピ名、構成になされた変更、
および追加オプションを表示します。
フィーダ、部
品、ノズル
セットアップを 3 箇所のロケーションおのおのに対して個別に呼
び出すことができます。
フィーダ、部品およびノズルをチェックし、構成できるようにな
ります。
部品形状および部品ポケット形状を教示可能になります。
部品補給レベルインジケータを表示します。
PCB 基板および実装位置の一覧を表示します。
基板および部品をチェックし、構成できるようになります。
フィデューシャルを教示できるようになります。
メッセージ 現在のイベントおよび前のイベントに関するメッセージを表示し
ます。種類によってメッセージが異なります。 トラックエラー、コ
ンベヤエラー、マシンエラー、全般エラーおよび連鎖エラーメッ
セージ（セクション 5.6
、ページ 247 参照）の個々の表を見ること
ができます。
ユーザーマニュアル SIPLACE SX4/DX4 5 マシンで作業をする
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 5.5 ユーザーインタフェース
243
5.5.4 ビュー内でステーションソフトウエアを操作する
ツールバーからアクセスできるほとんどのビュー ( セクション 5.5.3 のページ 242 参照 ) には、
ユーザーインタフェースの右側にサブビューと機能の追加縦列ツールバーがあります。
注記
個々の機能の詳細については、オンラインヘルプを参照してください。 5

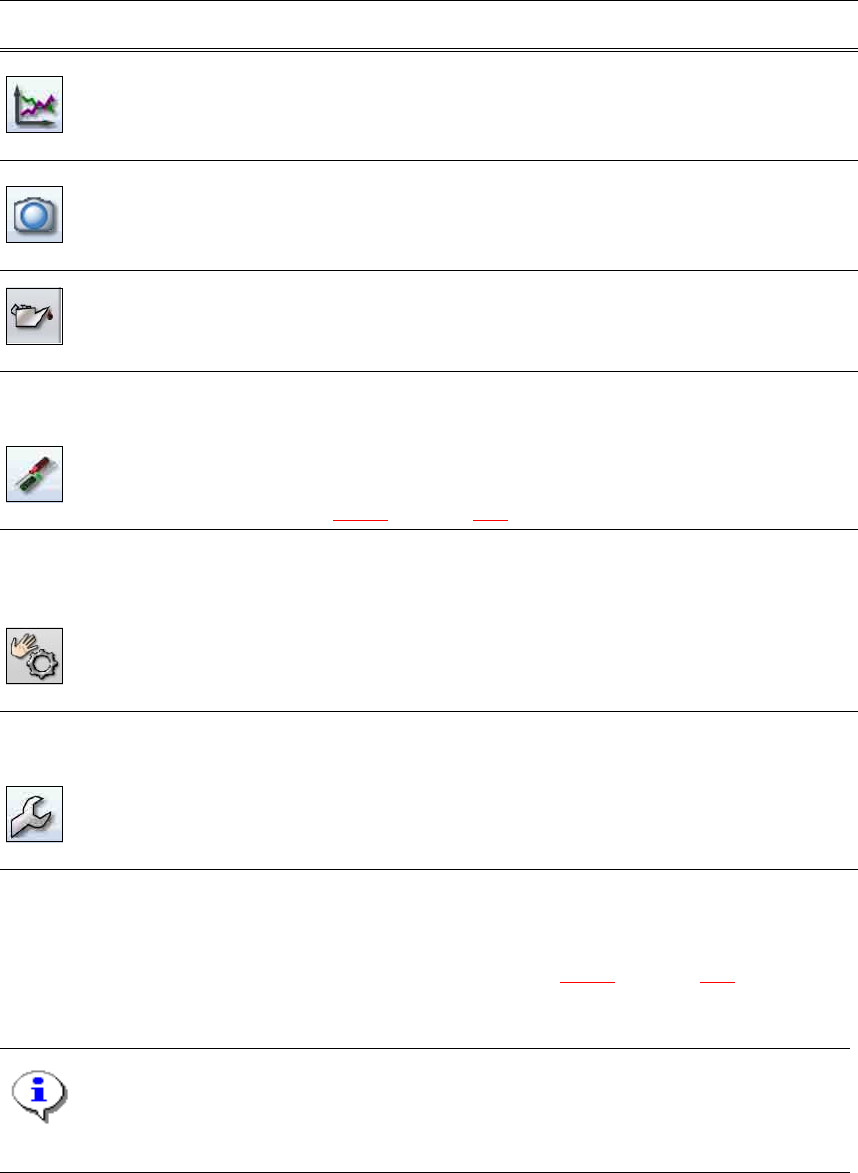

統計 生産枚数、品質および廃棄材料に関する統計を表示します。マシ
ンの生産枚数および PCB を表示します。
OIS( オペレータ情報システム ) を起動します。詳細は OIS の文書
を参照してください。
実装中のライ
ブ画像
個々のカメラのライブ画像を表示します。
以下のものは「アドバンス生産」オペレータレベル以上でしか利
用できません。
ビジョンダンプを表示し、保存します。
メンテナンス
状態
マシンのメンテナンス状態についての情報があります。
詳細な情報はメンテナンスガイドを参照してください。
設定 すべての設定およびオプションがあります。
オペレータレベルおよびユーザーインタフェースの言語を設定す
ることができます。
マシン設定、ユーザー設定、マシンオプションおよびソフトウエ
アオプションを表示したり、変更したりすることができます。セ
クション 5.5.5
のページ 246 参照。
センサおよび
機能をチェッ
ク
テストおよび診断の情報および機能があります。
起動ボタンを押したときに実行されるアクションを設定できます。
以下のものは「アドバンス生産」オペレータレベル以上でしか利
用できません。
原点復帰動作の完了および C&P20 ヘッドの機能をテストできるよ
うになります。
単動動作および連続運転。各 X-Y 軸は独立して動作します。
サービス サービスツール。
「サービス（カスタマ）」オペレータレベル以上でしか利用できま
せん。
SIPLACE 実装マシンのセットアップ、キャリブレーション、埋め込
まれたソフトウエアのバージョンのダウンロード、マシン全体を
キャリブレートおよび構成することできます。
アイコン ビュー 説明
5 マシンで作業をする ユーザーマニュアル SIPLACE SX4/DX4
5.5 ユーザーインタフェース ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
244
例: 「フィーダ、部品およびノズル」ビュー
→ ツールバーの「フィーダ、部品およびノズル」 をクリックします。
次のビューが開きます。
5

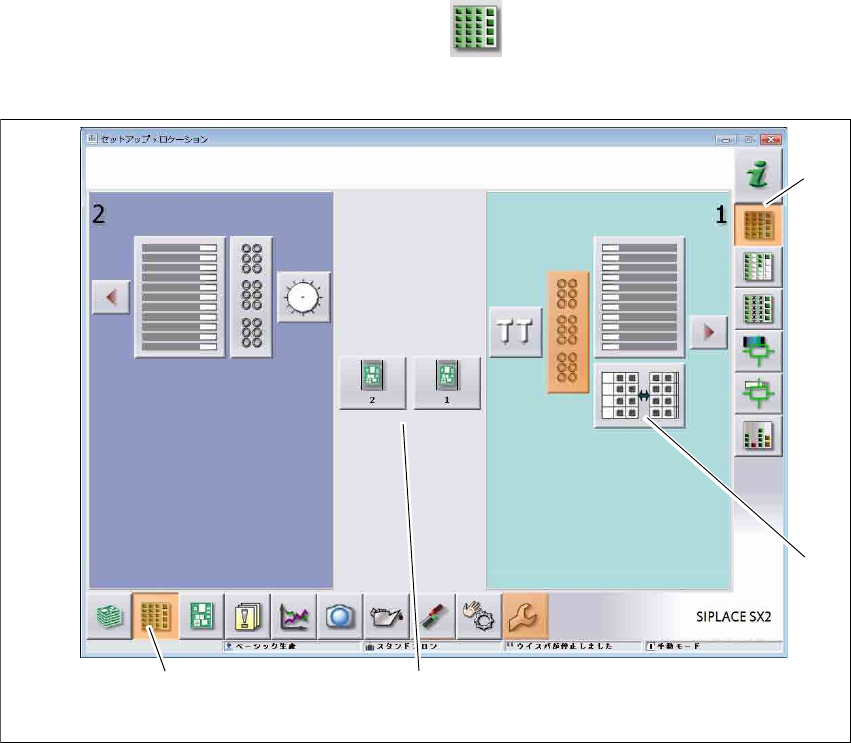

図 5.5 - 3 「フィーダ、部品およびノズル」ビューのユーザーインタフェース ( 表示は SIPLACE SX の例 )
記号
(1) ツールバー (「フィーダ、部品およびノズル」ボタン )
(2)「フィーダ、部品およびノズル」ビューの縦列ツールバー
(3) 2 台の X-Y 軸のある実装エリア
(4) X-Y 軸 2 へのノズルチェンジボタン
→ たとえば、構成をチェックをするために、X-Y 軸 1 の WPC( ボタン 4) をクリックします。
(1)
(2)
(3)
(4)
