3.5.2.4 マルチスターの実装モード
CPP ヘッドは、分類された部品にしたがって異なる実装モードで機能します。セットアップの
最適化は、最短のサイクル時間で実装モードを選択します。次の表には、部品の分類と実装
モード間の関係があります。
表 3.5 - 2 部品の分類と実装モードの関係
3.5.2.5 マシンでのマルチスター取付位置
実装モード 部品の分類
小型部品 中型部品 大型部品
収集装着モード Yes no no
混成モード Yes Yes no
アドバンス吸着装着
モード
Yes Yes Yes
実装マシン CPP ヘッド取り付け
位置
a
最大部品高さ ビジョンカメラ
SIPLACE SX4 下部 6.0 mm ヘッドカメラ
上部 8.5 mm ヘッドカメラ
上部のみ 11.5 mm 固定部品カメラ
表 3.5 - 3 マシンでの CPP ヘッド取付位置
a) セクション 3.5.2.2 のページ 118 の、取り付け位置の高さに関する規則に従ってください。
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.5 実装ヘッド ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
122
3.5.2.7 混成モードのマルチスター、回転全体
マルチスターは、このモードでは小型から中型部品を実装します。
3

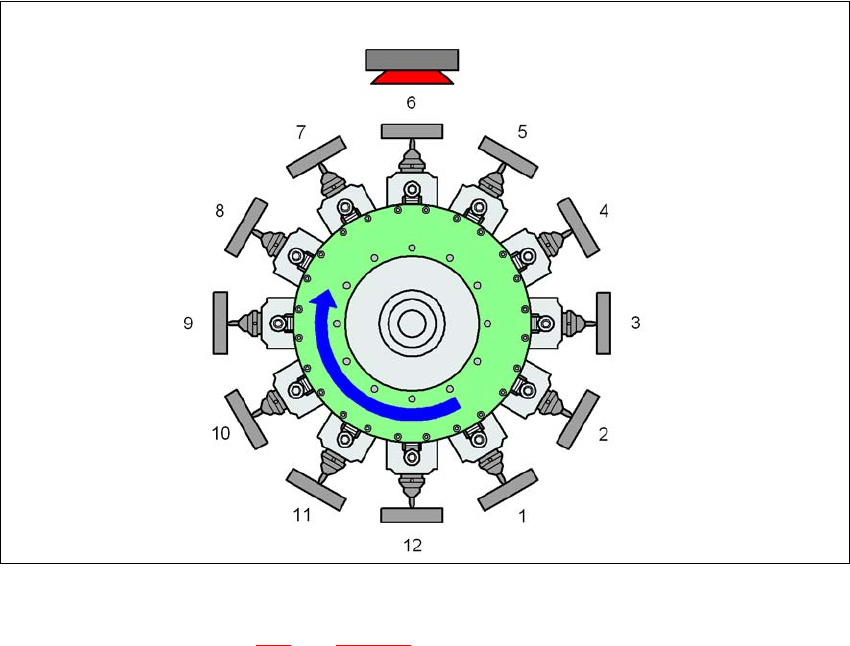

図 3.5 - 7 マルチスター - 混成モード
K_BE 小型部品 ( ページ 119 の表 3.5 - 1 参照 )
M_BE_1 中型部品、タイプ 1 ( ページ 119
の表 3.5 - 1 参照 )
M_BE_2 中型部品、タイプ 2 ( ページ 119
の表 3.5 - 1 参照 )
タイプ 29/30 部品カメラ、タイプ 29/30
タイプ 33 固定部品カメラ、タイプ 33
1 ... 8 部品が処理される順序
1 ... 12 部品が処理される順序
3
中型サイズ部品、タイプ 2（M_BE_2) の対角線が長さ 39.8mm より長い場合、CPP ヘッドの隣り
のセグメントはタイプ M_BE_2 部品を処理することができません。
タイプ 29/30 タイプ 29/30
タイプ 33 タイプ 33
K_BE
M_BE_2
M_BE_1
K_BE
