ユーザーマニュアル SIPLACE SX4/DX4 2 運転上の安全
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 2.7 安全装置
69
2.7.2.3 機能説明
OFF 位置でのメインスイッチ ( ページ
66 の図 2.7 - 3 のアイテム 1 参照 ) 2
メインスイッチにより、これら三相 L1、L2、L3 が電源から切断されます。
警告
以下の部品には、メインスイッチをオフにしても、致命的な電圧が残っている可能性がありま
す。
– Q1 メインスイッチのケーブル接続端子 L1、L2、L3
– スイッチがオンしている F1 自動サーキットブレーカ付きサービスソケット X102
– メインスイッチを切断しても、致命的な電圧がそのまま残っている配線の色は、すべて茶
色です。
→ これらのマシンを不正に扱うと、死亡、重傷あるいは装置に重大な損害をあたえる可能性
があります。
→ 適用可能な事故防止、DIN 規則(特に EN 60204、パート 1 または IEC 60204、パート 1)、
およびご自分の国に特有の規則に必ず従うこと。
→ 電源ユニットへの安全扉は、資格があり訓練された人しか開けてはいけません。
ON 位置でのメインスイッチ 2
メインスイッチをオンにすると、メイン電圧が突入電流制限(A2)に加わり、24 V- AC/DC コ
ンバータが稼働します。組み合わせ保護コンタクタ (K6) の「電源」LED が点灯します。コント
ロールコンピュータが起動し、X-Y 軸の軸 (260 V-) およびスター軸 (150 V-) の中間回路電圧
を除いて、供給電圧が利用できるようになります。
停止ボタン、黒(ページ 66 の図 2.7 - 3 のアイテム 2 と 7、およびページ 67 の図 2.7 - 4 のアイテ
ム3と5) 2
これらのボタンを使用してマシンを停止します。
起動ボタン、緑(ページ 66 の図 2.7 - 3 のアイテム 3 と 6、およびページ 67 の図 2.7 - 4 のアイテ
ム2と4) 2
メインスイッチをオンにしたあと、実装ジョブをマシンで起動するために、起動ボタンを押す
ように促されます。保護カバーをあけたり、非常停止押しボタンを押したりすると、同様に起
動ボタンを押すことが促されます。
部品カウンタ 2
実装された部品の個数(部品カウンタ)をステーションソフトウエアで読み取ることができま
す。詳細は、オンラインヘルプを参照してください。

2 運転上の安全 ユーザーマニュアル SIPLACE SX4/DX4
2.7 安全装置 ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版
70
強制ロック式非常停止ボタン ( ページ 66 の図 2.7 - 3 のアイテム 5 およびページ 67 の図 2.7 - 4 の
アイテム 1) 2
非常停止押しボタンは、赤い色で、押すと ON 位置で押したままになります。非常停止押しボタ
ンを押すと、非常停止回路のスイッチ接点が開き、組み合わせ保護コンタクタ(K6)がトリッ
プします。X-Y 軸の軸へのリンク電圧(260VDC)およびスター軸へのリンク電圧(150 VDC)
は、切断されます。DP 軸と Z 軸のサーボアンプには、そのまま 42V DC が供給されています。
非常停止ボタンの信号接点は開いて、メッセージ「EMERGENCY STOP pressed(非常停止ボタン
が押されました)」が、画面に表示されます。以下のモジュールが動作不可になります。
– PCB コンベヤ
– PCB クランプ
– 幅調整
– PCB ストッパ
– フィーダ制御ユニット
– テープカッタの安全バルブ
ご注意
実装が中断され、そのあとマシンが再び正しく動作するようになると、継続するかキャンセル
するかできます。 2
保護カバースイッチ 1 から 4( ページ 68 の図 2.7 - 5 の1から4) 2
これらのスイッチは、保護カバーが閉じているかどうかをチェックします。それらが閉じてい
ると、非常停止接点、信号接点が閉じます。カバーの一つが開くと、非常停止接点、信号接点
が開きます。個々の構成部品は、ディセーブルになり、残りはイネーブルのままです ( ページ
75
の図 2.7 - 8 参照 )。

ユーザーマニュアル SIPLACE SX4/DX4 2 運転上の安全
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 2.7 安全装置
71
2.7.3 組み合わせ保護コンタクタとサービスソケットの位置
2

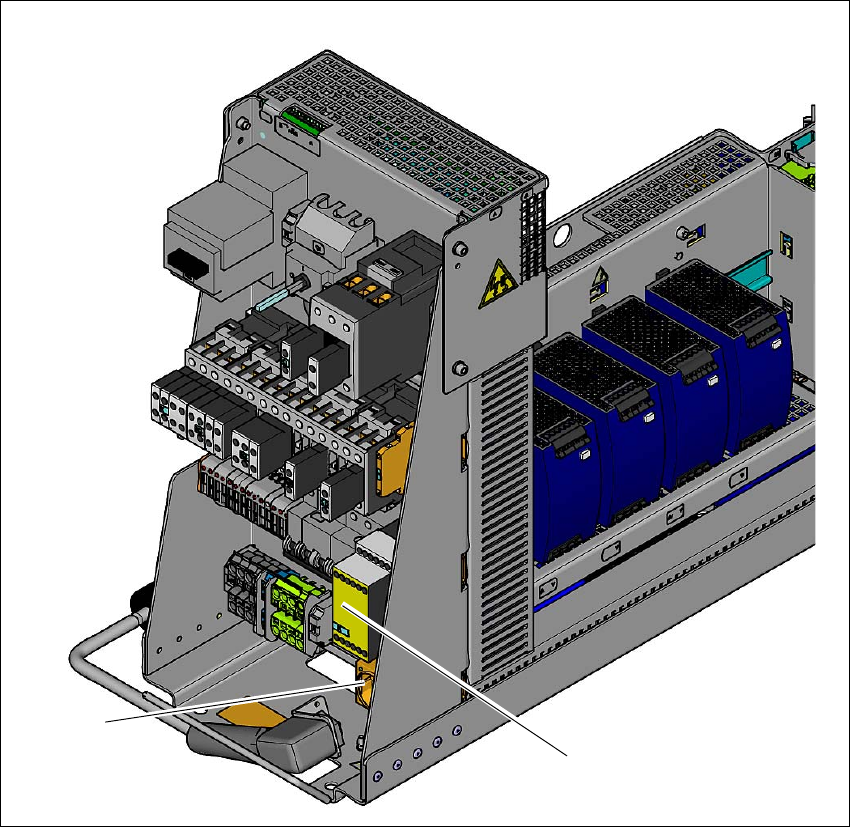

図 2.7 - 6 組み合わせ保護コンタクタとサービスソケットの位置
2
(1) 組み合わせ保護コンタクタ
(2) サービスソケット
(2)
(1)
