ユーザーマニュアル SIPLACE SX4/ DX4 6 ステーション詳細 ソフトウエアバージョン SC.704.xx 以降 20 11 年 2 月日本語版 6.1 ノズルチェンジャー 295 → スナップファスナボール ( ページ 294 の図 6.1 - 4 のアイテム 5) にマガジンを載せます。 → スナップファスナボールが、 すべてのスナップファスナに同時に嵌まるように、マガジン をバランスをとりながら下に 押します。 6.1…
6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/DX4
6.1 ノズルチェンジャー ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
294
6
図 6.1 - 4 スピードスター用ノズルチェンジャー - マガジンを交換する
(1) マガジン解放用レバー
(2) 平行ピン、マガジンの穴に嵌まる。
(3) マイクロスイッチ作動用スプリングピン
(4) スライド機構のピン、ロッキングプレートを動作させます。
(5) スナップファスナのボール
(6) 平行ピン、マガジンスロットに嵌まる。
(7)「マガジンロック済み」位置のロッキングプレート
ご注意 6
– 「マガジンロック済み」位置にロッキングプレートを動かしてください。
– 挿入する前に、センタリングピン（ページ 294
の図 6.1 - 4 のアイテム 2 と 6）が、センタ
リング穴とスロットに滑り込むように、マガジンの位置を揃えます。
ユーザーマニュアル SIPLACE SX4/DX4 6 ステーション詳細
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 6.1 ノズルチェンジャー
295
→ スナップファスナボール ( ページ 294
の図 6.1 - 4 のアイテム 5) にマガジンを載せます。
→ スナップファスナボールが、すべてのスナップファスナに同時に嵌まるように、マガジン
をバランスをとりながら下に押します。
6.1.1.7 位置検出
ノズルチェンジャーの各マガジンには、次の 2 個のフィデューシャルがあります。１個は、位
置決め用、もう 1 個は、回転角度を決めるためのものです。
6
図 6.1 - 5 ノズルマガジン - ホルダの番号割り付け、位置および回転角度決定用フィデューシャル
(1)「マガジン開」位置のロッキングプレート
(2) 位置決め用フィデューシャル
(3) 回転角度決定用フィデューシャル
6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/DX4
6.1 ノズルチェンジャー ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
296
6.1.2 SIPLACE マルチスター用ノズルチェンジャー (SX4 のみ )
アイテム番号 00119741-xx CPP ノズルチェンジャー
6

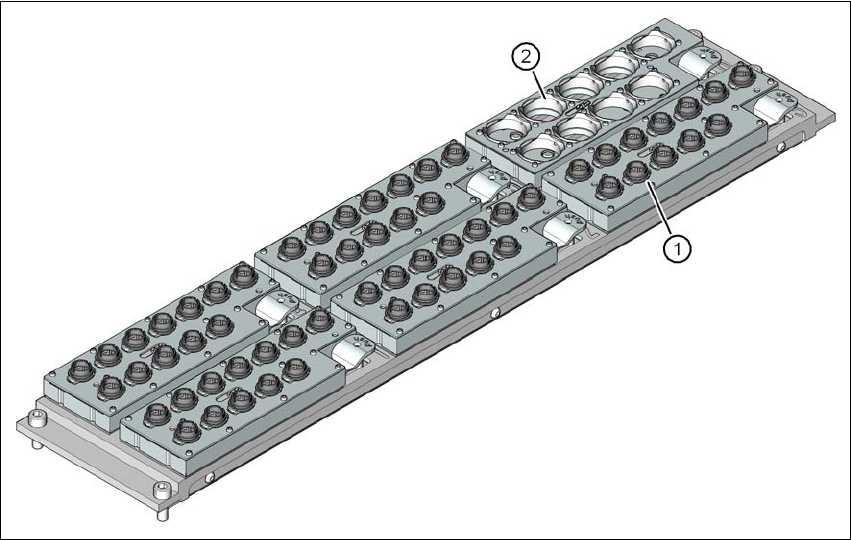

図 6.1 - 6 SIPLACE マルチスター用ノズルチェンジャー
(1) 20xx ノズル用ノズルマガジン
(2) 28xx ノズル用ノズルマガジン
6.1.2.1 説明
マガジンは、共通キャリアプレートに取り付けられ、二本の平行ピンで位置決めされ、4 個の
押しボタンで固定されます。正確な位置は、各マガジンにある二個のフィデューシャルによっ
て決められます。実装ヘッドが上に突き出しているマガジンと衝突しないようにするために、
キャリアプレートにあるマガジンが正しく着座しているか、マイクロスイッチでモニタされて
います。マガジンが無かったり、正しく着座していないマガジンに反応して、安全回路がマシ
ンを停止するので、6 個すべてのマガジンロケーションは、満載する必要があります。ノズル
チェンジャーは、ノズルマガジンがノズルマガジンのコードによって 20xx ノズル用なのか、
28xx ノズル用（CPP ヘッド）なのか認識します。
ノズルステーションでは、ノズルによるエアーブローにより部品を廃棄することができます。
ノズルはそこで引き抜かれ、廃棄箱に廃棄されます。
