6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/ DX4 6.4 SIPLACE X シリーズの部品ト ロリー用結合ステーション ソフ トウエアバージョン SC.704.xx 以降 2011 年 2 月日 本語版 316 6.4.4 ボタン、スイッチ、表示 6 図 6 .4 - 4 結合ステーション - ボタン、スイッチ 、表示
ユーザーマニュアル SIPLACE SX4/DX4 6 ステーション詳細
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 6.4 SIPLACE X シリーズの部品トロリー用結合ステーション
315
6.4.3 結合済み部品トロリー付属結合ステーションの寸法
6
図 6.4 - 3 部品トロリー付き結合ステーション - mm 単位の寸法
(1) 部品トロリー
(2) 結合ステーション
6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/DX4
6.4 SIPLACE X シリーズの部品トロリー用結合ステーション ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
316

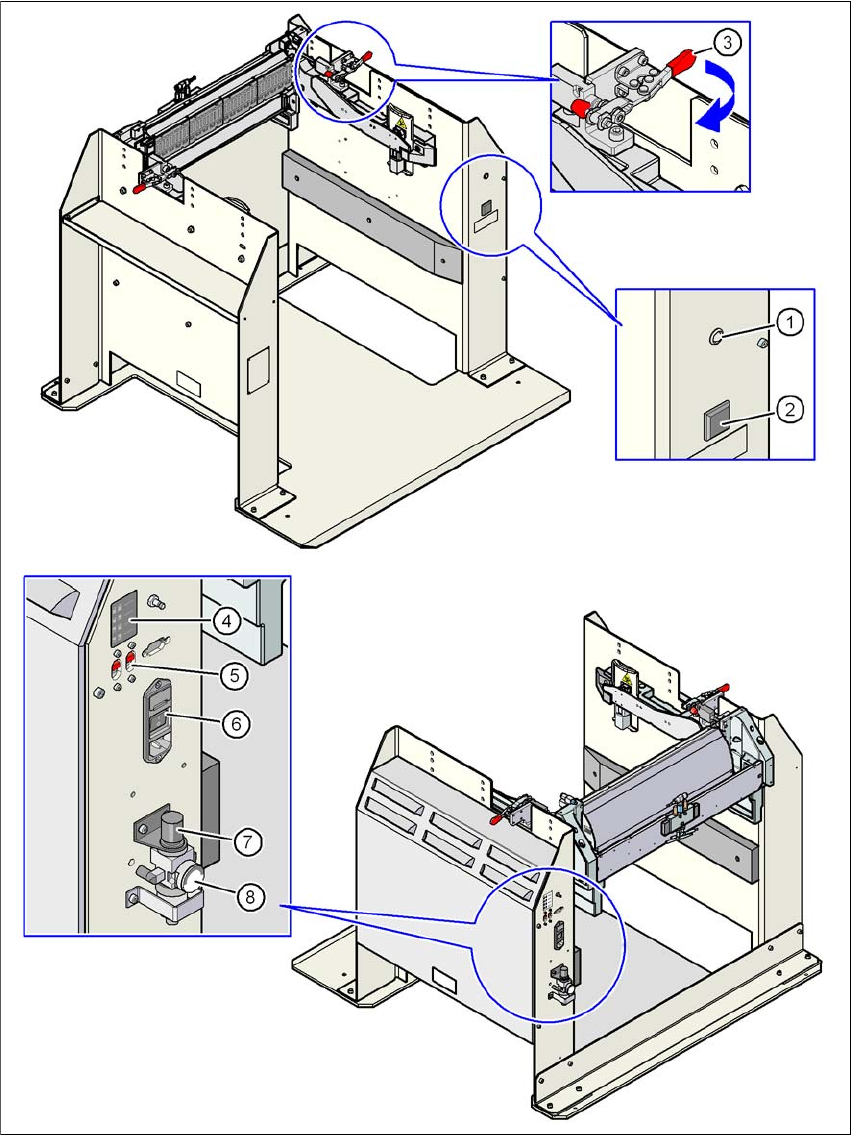

6.4.4 ボタン、スイッチ、表示
6
図 6.4 - 4 結合ステーション - ボタン、スイッチ、表示
ユーザーマニュアル SIPLACE SX4/DX4 6 ステーション詳細
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 6.4 SIPLACE X シリーズの部品トロリー用結合ステーション
317
ページ 316
の図 6.4 - 4 の記号
(1) メイン電源のコントロールランプ
(2) 部品トロリーにフィーダを固定、解除するボタン
(3) 段取り替えテーブルを固定するクランプレバー -「閉じた」位置でのレバー
(4) CAN バスアドレス設定用スイッチ S1 および S2 スイッチの図のあるラベル
(5) CAN バスアドレス設定用スイッチ S1 および S2
(6) メインスイッチ
(7) 作動圧力を設定するロータリーノブ
(8) 作動圧力を表示する圧力計
