3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.9 SIPLACE SX4/DX4 の X フィーダ ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
166
3.9.4 X シリーズのフィーダアダプタ
アイテム番号 00141305-xx X シリーズフィーダのアダプタ
アイテム番号 00141308-xx 廃棄コンベヤのアダプタプレート
アイテム番号 00141310-xx ラベルプレゼンタのアダプタプレート
3
X テープフィーダの種類が拡張され、スティックフィーダ、ラベルプレゼンタ、廃棄コンベヤ
が含まれました。アダプタを使用して、S スティックフィーダ、ラベルプレゼンタ、廃棄コン
ベヤを、X シリーズの部品トロリーまたは DX テーブルで使用するよう変換することができま
す。このアダプタは、次のように機械的な機能のみばかりか、電子的機能の役割も果たします。
S フィーダからの通信信号を、拡張 X シリーズプロトコルに準拠する信号に変換します。
フィーダ識別のような追加機能も、備えられています。
ご注意 3
アクセス範囲にスピードスター（C&P20）がある場合には、S スティックフィーダ、ラベルプレ
ゼンタ、廃棄コンベヤは、部品トロリーにセットアップすることができません。
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.9 SIPLACE SX4/DX4 の X フィーダ
167
3.9.4.1 ラベルプレゼンタ装備の X シリーズ用フィーダアダプタ
3

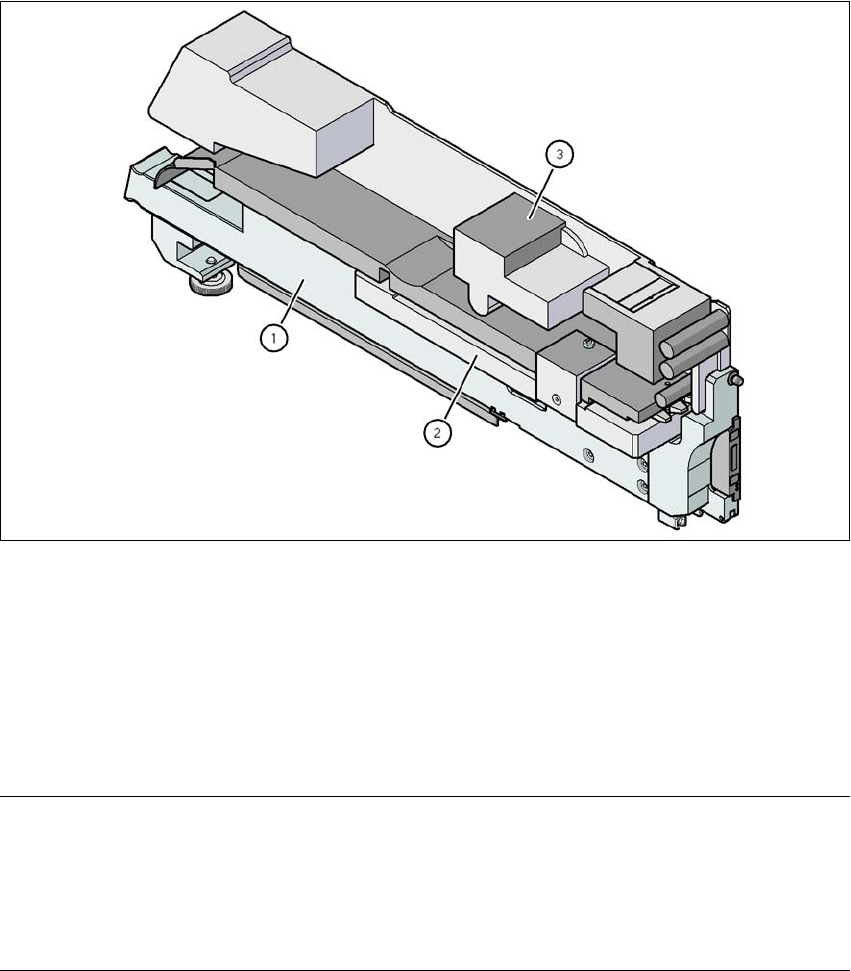

図 3.9 - 14 ラベルプレゼンタ装備の X シリーズ用フィーダアダプタ
(1) X シリーズフィーダ用アダプタ ( アイテム番号 00141305-xx)
(2) ラベルプレゼンタ用アダプタプレート ( アイテム番号 00141310-xx)
(3) ラベルプレゼンタ
3.9.4.2 スティックフィーダ装備の X シリーズ用フィーダアダプタ
ご注意 3
アダプタプレートは、X シリーズフィーダ用アダプタとともに標準として供給されます。
– アダプタプレートは、最大 16.5 mm までの高さの部品に使用すること。
– 16.5 mm から 25 mm までの高さの部品は、アダプタプレートなしで実装処理されます。
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.9 SIPLACE SX4/DX4 の X フィーダ ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
168
3

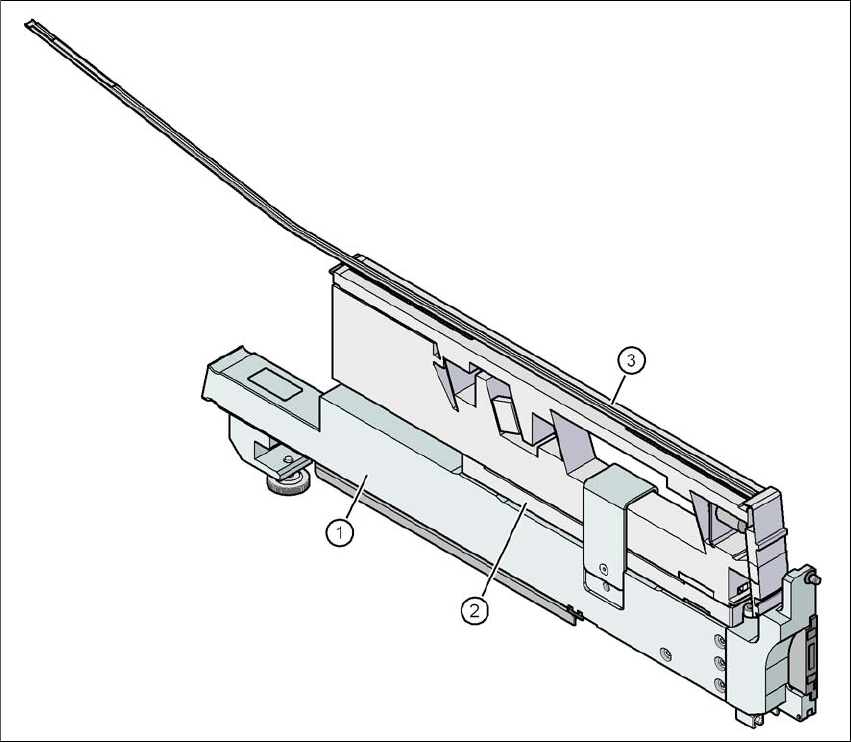

図 3.9 - 15 スティックフィーダ装備の X シリーズ用フィーダアダプタ
(1) X シリーズフィーダ用アダプタ ( アイテム番号 00141305-xx)
(2) アダプタプレート 16.5 mm( 配送品 )
(3) スティックフィーダ、タイプ 3( アイテム番号 00142031-xx)
幅 34. mm
フィーダ 1 本当たりのトラック数 1、2 または 3 3
フィーダが占有するロケーション個数 3 3
搭載部品個数 金属製スティックマガジン 1 本当たり最大 3
150 個、部品長さに依存します。 3
スティックマガジン専用データ 9.5 mm 幅 / x 3 3
15 mm 幅 / x 2 3
> 15 mm 幅 / x 1 3
30 mm 幅 / 1 x 3
振動時間 SIPLACE Pro により可変、400 から 1,000 ms
以上 3
