2 運転上の安全 ユーザーマニュアル SIPLACE SX4/DX4
2.2 警告ラベル ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版
42
2.2.3 マシンの警告ラベル

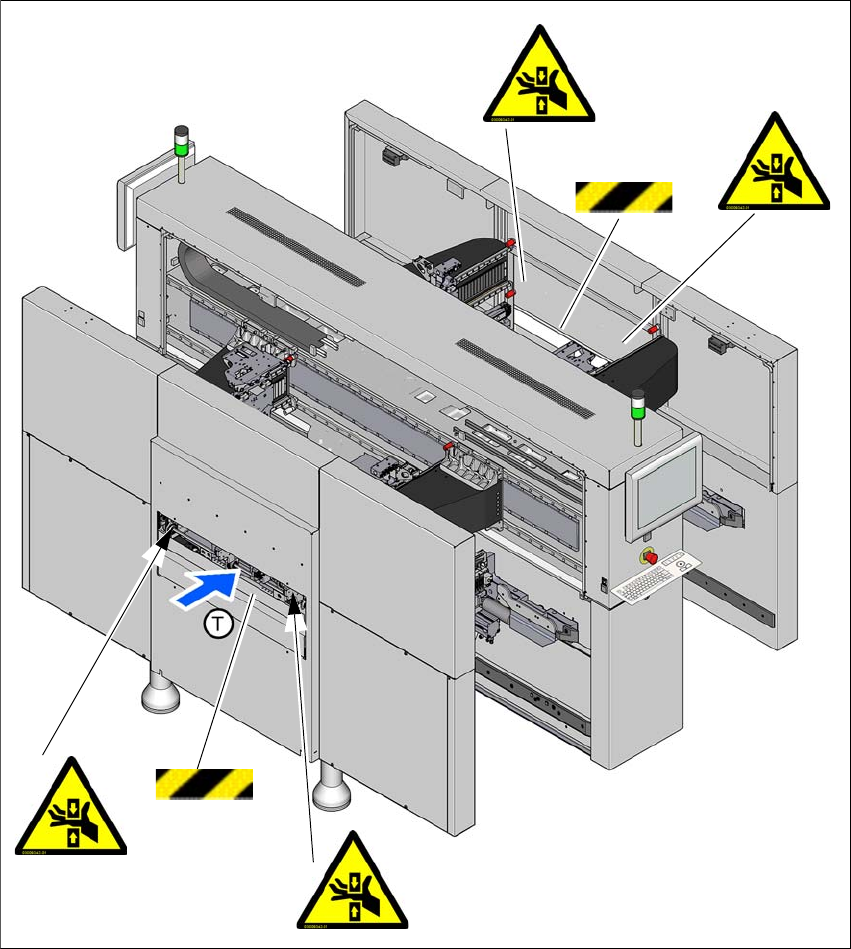

図 2.2 - 3 マシンの警告ラベル W203(SX4 の例 )
W203、アイテム番号 03009342-01
(1) 警告帯
W 203
W 203
W 203
W 203
1
1
ユーザーマニュアル SIPLACE SX4/DX4 2 運転上の安全
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 2.2 警告ラベル
43
2.2.3.1 警告ラベル W203
2
ページ 42 の図 2.2 - 3 の W203、アイテム番号 03009342-01 ( マシン１台あたりの枚数 : 4)
2.2.3.2 保護カバーを開いたままで実装する作業の安全指導
2
黒－黄の警告帯がインコンベヤおよびアウトコンベヤに貼付されています。ページ 42 の図 2.2
- 3 のアイテム 1( マシン 1 台あたりの枚数 : 2)
これはオペレータに隣り合うマシン内に入らないよう警告します。
危険 2
けがをする危険性を避けるため、保護カバーが開いているとき隣り合うマシンの危険エリアに
入らないよう、オペレータは注意する必要があります。このエリアには黒－黄の警告帯でマー
クが付けられています。
2
2
2
はさまれる危険 !
この中に腕や手を入れると怪我をする場合があり
ます。
隣り合うマシン内に入らないようにしてくださ
い。
2
2
2
拡張エリア内にて手をけがする危険性 ( はさまれる )!
この中に腕や手を入れると怪我をする場合があります。
隣り合うマシン内に入らないようにしてください。
2 運転上の安全 ユーザーマニュアル SIPLACE SX4/DX4
2.2 警告ラベル ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版
44
2.2.4 X-Y 軸の警告ラベル

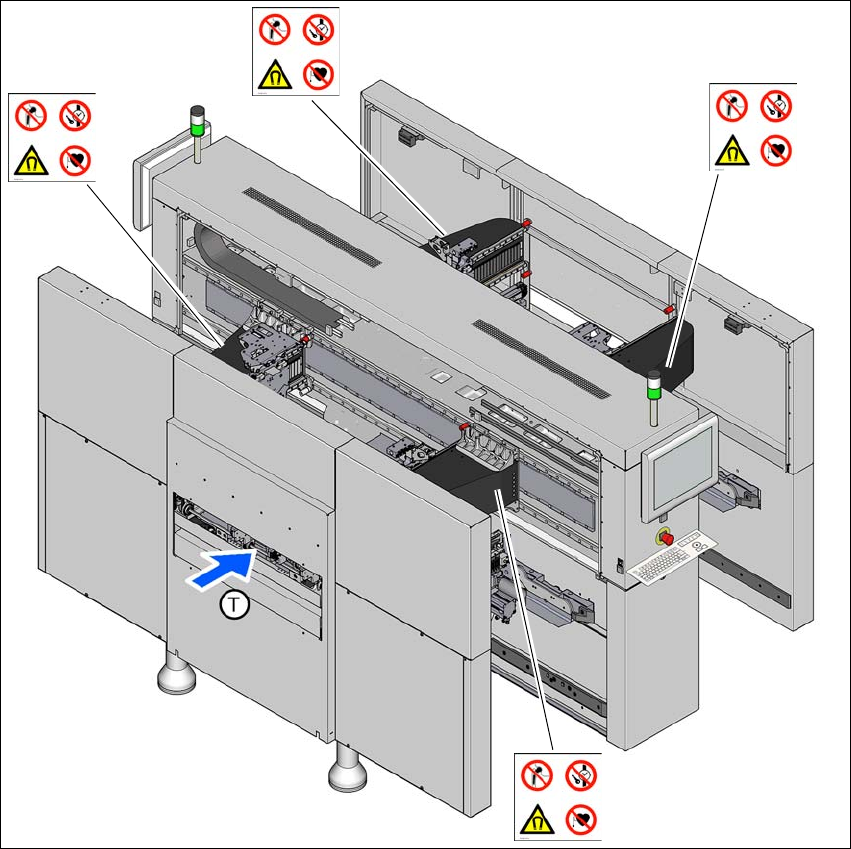

図 2.2 - 4 X-Y 軸の警告ラベル W202(SX4 の例 )
2
W202、アイテム番号 03009341-01
W 202
W 202
W 202
W 202
