ユーザーマニュアル SIPLACE SX4/ DX4 1 はじめに ソフトウエアバージョン SC.705.xx 以降 20 11 年 2 月日本語版 1.3 マシンの説明 19 1.2.1 実装ヘッド構成の概要 1 1.3 マシンの説明 1.3.1 SIPLACE の原理 実装ヘッドは、部品トロリーま たは DX テーブルのフィーダ（ 固定された位置）から部品を吸着 し、そのあと待っている基板に 装着します。 SIPLACE SX4 実…
1 はじめに ユーザーマニュアル SIPLACE SX4/DX4
1.2 SIPLACE DX4 ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版
18
1.2 SIPLACE DX4
1

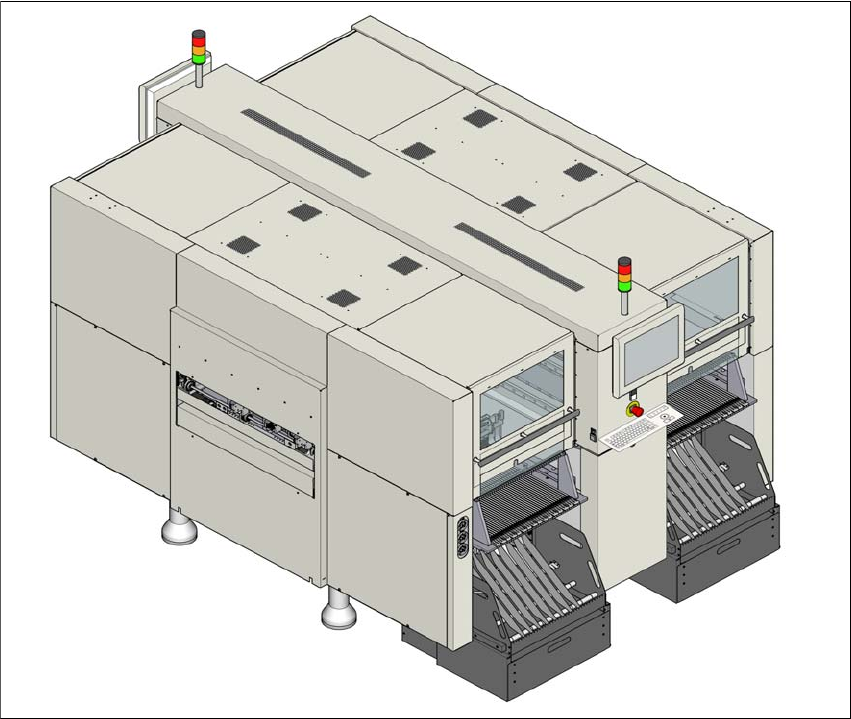

図 1.2 - 1 SIPLACE DX4 実装マシン
SIPLACE DX4 実装マシンには次の顕著な特徴があります。
－ 高精度、
－ 知的な実装最適化、
－ 知的な戦略的構成
－ ハイエンド処理範囲にわたる実装性能
収集 & 装着工程が部品を実装するのに使用されます。
SIPLACE DX4 実装マシンには 4 台の X-Y 軸があります。これらは、リニアモータにより、X 方向
および Y 方向にお互いに独立して移動し、高速かつ高精度に位置決めすることができます。
部品を供給するために、DX テーブルのある四か所のロケーションが利用できます。最大 40 ト
ラックまで構成することができます。
ユーザーマニュアル SIPLACE SX4/DX4 1 はじめに
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 1.3 マシンの説明
19
1.2.1 実装ヘッド構成の概要
1
1.3 マシンの説明
1.3.1 SIPLACE の原理
実装ヘッドは、部品トロリーまたは DX テーブルのフィーダ（固定された位置）から部品を吸着
し、そのあと待っている基板に装着します。
SIPLACE SX4 実装マシンには、2 箇所の実装エリアおよびデュアルコンベヤがあります。デュア
ルコンベヤでは、2 枚の PCB を同時に配置することができます。
SIPLACE DX4 実装マシンには、2 箇所の実装エリアおよびシングルコンベヤがあります。
「固定部品供給」および「固定 PCB」の原理は、その他の SIPLACE マシンで実証されており、次
のような顕著な長所を持っています。:
－ 部品補給またはテープ接合による停止時間がありません。
－ 無振動の部品フィーダにより、最小の部品（たとえば、01005）でさえも、確実に吸着され
ます。
－ 実装処理中に移動しない PCB により、部品がずれません。
－ 実装ヘッドのノズルチェンジャーとの組み合わせにより、すべての実装処理に対して、最
適なノズル構成が必ず保証され、そのために横断経路が最短化され、実装シーケンスが最
適化されます。
高フレキシビリティ、対コスト効果、高いセットアップの信頼性が相まって、SIPLACE マシン
の生産性が高いことが実証されます。
マシンの停止時間が最短になるので、利用率が向上し、そのため生産性がさらに向上します。
実装エリア 1 実装エリア 2
C&P20 / C&P20 C&P20 / C&P20
1 はじめに ユーザーマニュアル SIPLACE SX4/DX4
1.3 マシンの説明 ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版
20
1.3.2 マシンの製造番号
マシンの製造番号は、ロケーション 1 のマシンフレームの内側にあります。
1

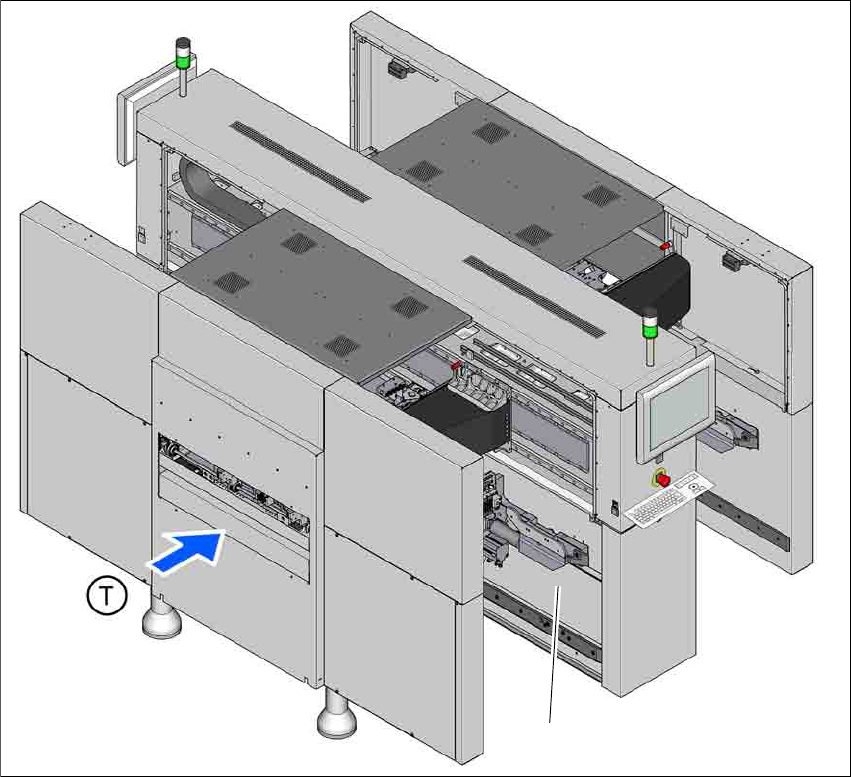

図 1.3 - 1 製造番号のある銘板の位置 (SX4 マシンの例 )
(T) 搬送方向
(1) 銘板
(1)
