ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.3 寸法と重量
107
3.3.4 SX4 マシンの部品トロリーの作業領域距離
3

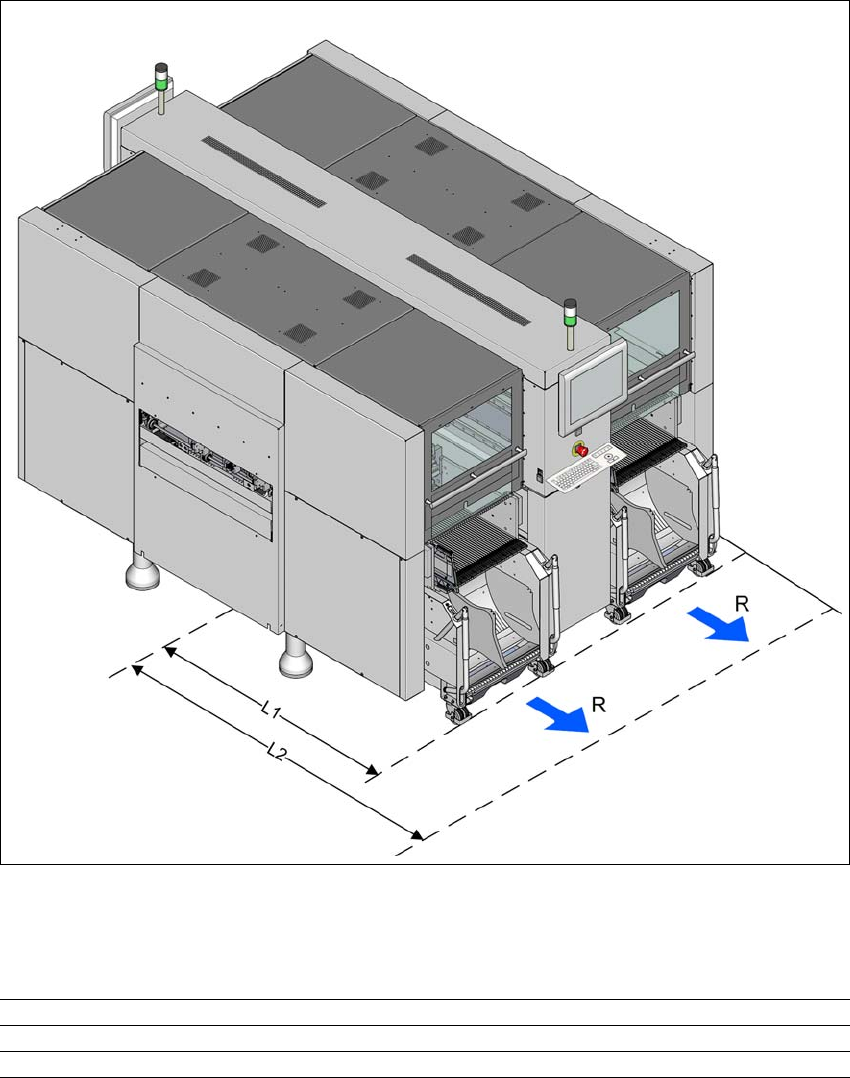

図 3.3 - 4 SX4 マシンの部品トロリーの作業領域距離
SX4 マシンでの部品トロリーの作業領域距離「R」は、次のようになります。
3
作業領域距離 R 600 mm
距離 L1: マシン中心から X 部品トロリーの外側の端まで 1257.50 mm
距離 L2: マシン中心から壁面まで 1857.50 mm
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.3 寸法と重量 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
108
3.3.5 重心
3

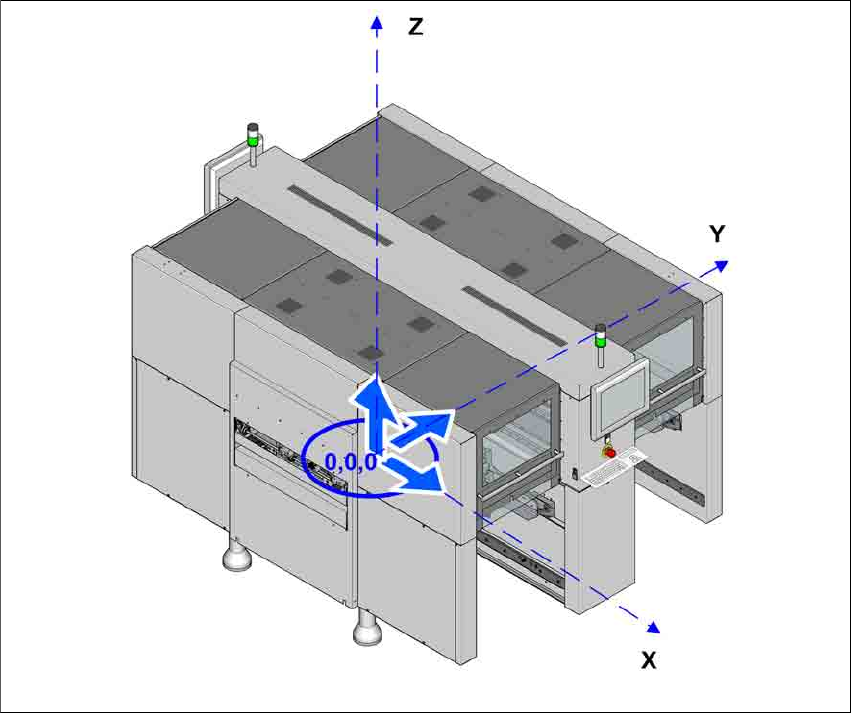

図 3.3 - 5 ミリメートル単位の重心 (SX4 の例 )
X 座標 0 mm
Y 座標 0 mm
Z 座標 630 mm
これらの重心座標は、PCB コンベヤ高さ 900mm の実装マシンを基準にしています。
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.4 モジュールの概要
109
3.4 モジュールの概要
3.4.1 SIPLACE SX4 アセンブリの概要
3
3
図 3.4 - 1 SX4 マシン - アセンブリの概要
(1) 部品トロリー、テープカッタ、使用済みテープダクトのあるロケーション 1
(2) 部品トロリー、テープカッタ、使用済みテープダクトのあるロケーション 2
(3) 結合ユニット、テープカッタ、使用済みテープダクトのあるロケーション 3
(4) 結合ユニット、テープカッタ、使用済みテープダクトのあるロケーション 4
(5) ロケーション 1 の X-Y 軸 1、実装ヘッド付き
(6) ロケーション 1 の X-Y 軸 2、実装ヘッド付き
(7) キーボード付きモニタ (2x)
(8) ボードコンベヤ
(T) PCB 搬送方向
(1)
(2)
(3)
(4)
(7)
(8)
(6)
(7)
(5)
