4.3.7.2 PCB クアッドレーンコンベヤ用マシンの脚間距離 (SX4 のみ )
4

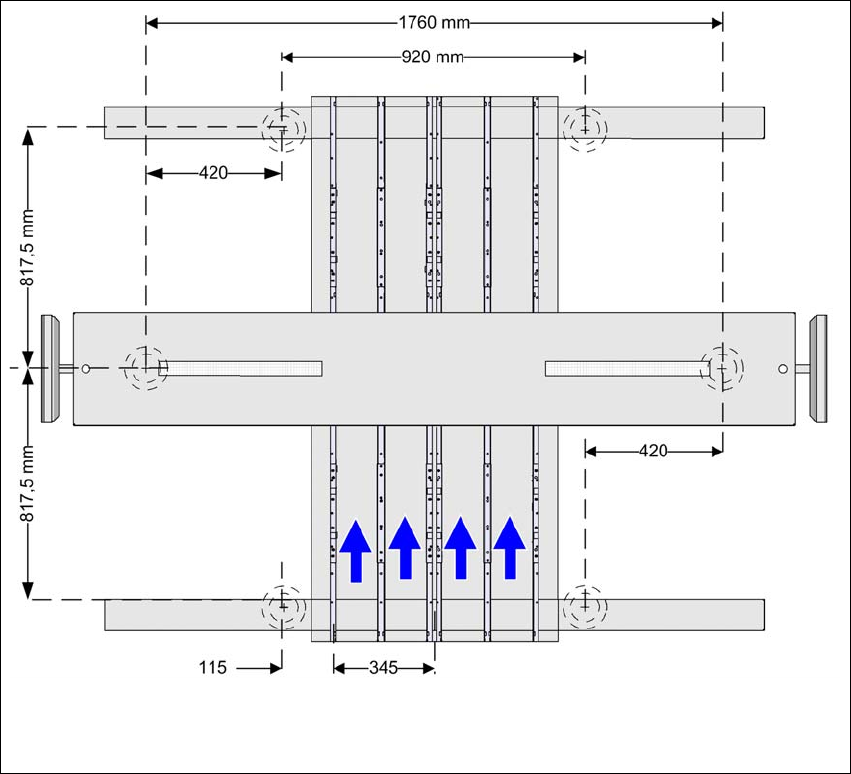

図 4.3 - 10 mm 単位のクアッドレーンコンベヤのマシンの脚間距離
コンベヤ固定側外
ユーザーマニュアル SIPLACE SX4/DX4 4 据え付けと委託作業
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.3 マシンをセットアップする
217
4.3.8 マシンをラインに組み込む
→ セクション 4.3.1 のページ 202 の一般的な警告を守ってください。
→ セクション 4.3.2
のページ 203 のマシンの運搬についての警告を守ってください。
→ 工具と器材の詳細については、セクション 4.3.5
のページ 206 を参照してください。
4.3.8.1 ライン内でマシンを整列し、調整する
→ フォークリフトで、マシンの脚に重量がかからなくなるまでマシンを持ち上げます。
→ ライン内のマシンの PCB コンベヤ高さを決定し、キャップボルトを使用して、高さを概ね
調整します。
→ マシンの脚を対象の PCB コンベヤ高さに合わせる必要があります ( ページ 207 の 4.3.6 参
照)。
→ フォークリフトを使用してラインの空いた所にマシンを位置決めします。
→ PCB コンベヤの整列に注意を払い、前のマシンとの距離をチェックします。
警告 4
マシンをゆっくり降ろします。マシンの脚すべてが同時に床面に接触するのを確認するた
め、別の人が下方を見る必要があります。マシンの脚の片方が床に激しくぶつかると、取
付部を損傷します。
4
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/DX4
4.3 マシンをセットアップする ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
218
→ マシンの水準器を使用して、マシンを X 方向および Y 方向に揃えます。
→ マシンの水準器を、SIPLACE SX4 では実装エリア 1（図 4.3 - 11
参照）の PCB コンベヤの
両側に、また SIPLACE DX4 では実装エリアの中心の PCB コンベヤの両側に置きます。PCB
コンベヤ幅は、次のようにプリセットされています。
シングルコンベヤ 210 mm
デュアルコンベヤ、レーン 1 100 mm
デュアルコンベヤ、レーン 2 210 mm 4
ご注意 : 4
デュアルコンベヤでは、X 方向を調整するために、必ず水準器をマシンの外側に置きます。
→ PCB コンベヤベルト上端エッジと床面の距離を測定します。この距離は、900 mm、930 mm、
950 mm のどれかです。
4

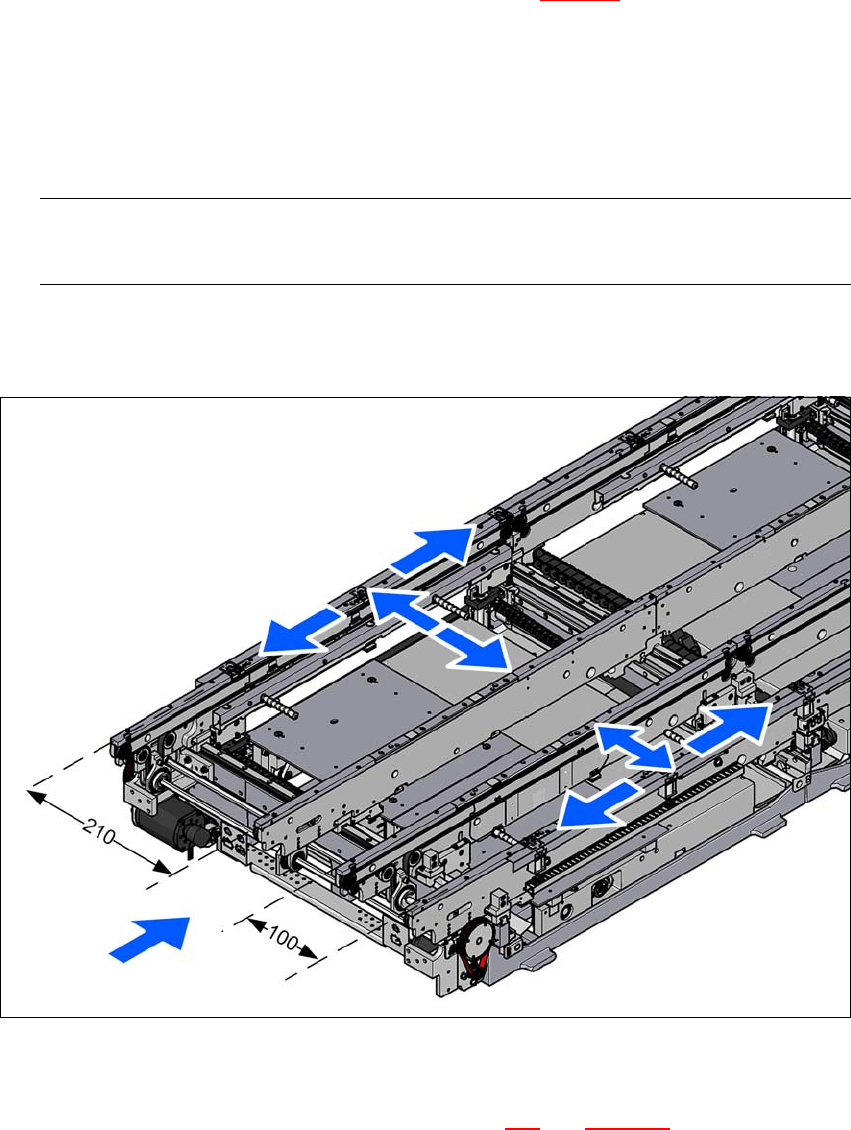

図 4.3 - 11 X および Y 方向にマシンを調整する (SX4 の例 )
→ 開放端スパナを使用して、所要のコンベヤ高さで、マシンの水準器のラベルがゼロ点から
ずれないように、セットボルト M24x2x120 （ページ 219 の図 4.3 - 12 のアイテム 1）を調
整します。
