5 マシンで作業をする ユーザーマニュアル SIPLACE SX4/DX4
5.9 歩行点検を実施する ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
260
5.9.3 PCB サポートをチェックする
→ バックアップテーブルのマグネット PCB サポートの位置をチェックします。
– PCB サポートが PCB の裏側にある部品と衝突しないことを確認します。
– さらに、PCB サポートが、PCB コンベヤパネルと衝突しないことも確認します。
– セクション 6.11
のページ 328 で説明されているようにしか、PCB サポートを使用しな
いこと。
5.9.4 追加テープリール用マウント (SX4 のみ )
5

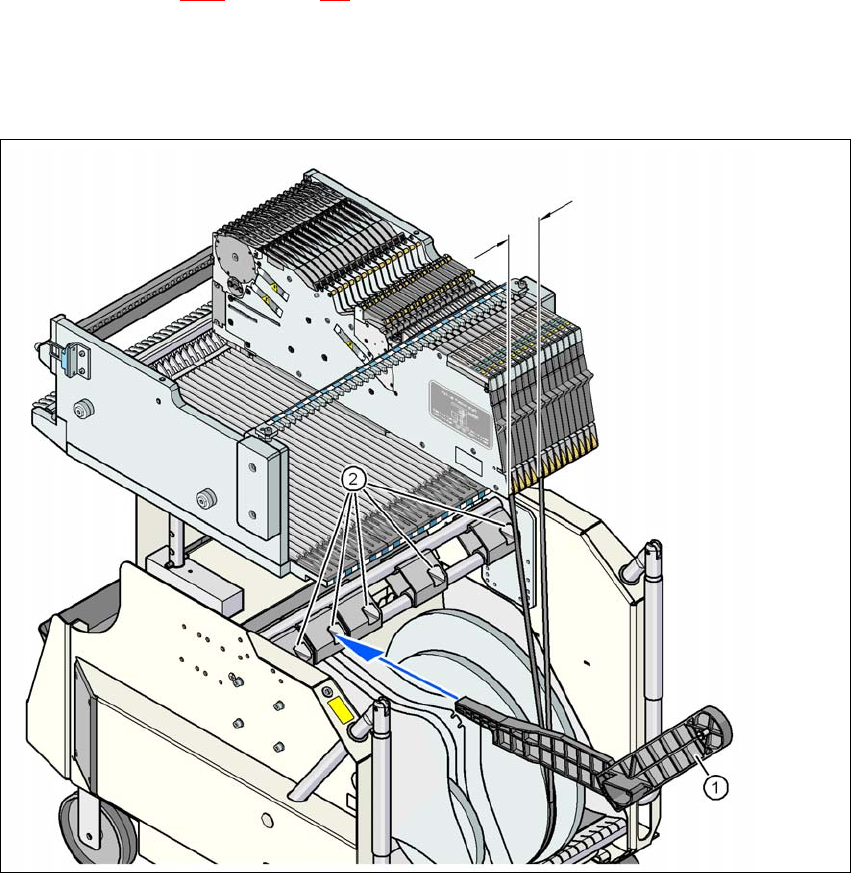

図 5.9 - 2 追加テープリール用サポート
(1) 追加テープリール用サポート、アイテム番号 00141217-xx
(2) サポート用マウントデバイス
5
5
max. 60 mm
ユーザーマニュアル SIPLACE SX4/DX4 5 マシンで作業をする
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 5.9 歩行点検を実施する
261
X シリーズのフィーダは、フィーダとテープリール間の横方向のオフセットが 60mm を超えない
場合、問題なく部品テープを処理することができます。あらかじめ定義されているセットアッ
プが、最大許容オフセットを維持することができない場合、追加テープリール（アイテム 1）
用のマウントを使用することをお奨めします。このマウントをホルダ（アイテム 2）にただ挿
入し、オフセットが最大許容値の 60mm を下回るまで押し込みます。部品トロリーには、合計 5
個のホルダがあります。各テープリールマウントは、2 個のテープリールを固定することがで
きます。つまり、最大 10 個の 15" (381 mm) リールをテープコンテナの上に配置することがで
きます。
5.9.5 テープコンテナに仕切り板を挿入する
→ 仕切り板には、異なるエッジがあり、二つの方法でテープコンテナに挿入することができ
ます。スピンドルを使用する場合、仕切り板のスピンドルのくぼみは、上を向きます（図
5.9 - 3
のアイテム 4 参照）。スピンドルを使用しない場合、仕切り板の
丸くなっている縁
が上を向きます（図 5.9 - 3 のアイテム 5 参照）。
→図 5.9 - 3
に示されている仕切り板を挿入し、テープコンテナの最小区画が 2x 区画である
ことを忘れないようにします。これにより、実装エラーが防止されます。
→ 仕切り板が、3 つのガイドレールの同じ位置に嵌まっていることをチェックします。さも
ないと、仕切り板がずれたり、曲がったりすることになります。
5

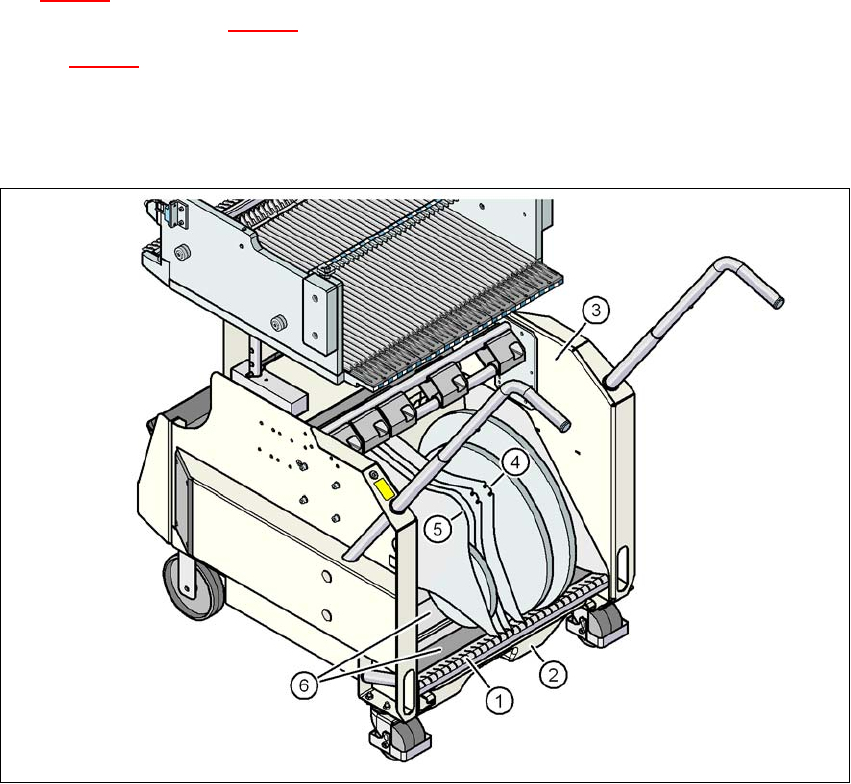

図 5.9 - 3 テープコンテナの仕切り板
(1) 仕切り板のガイドレール
5 マシンで作業をする ユーザーマニュアル SIPLACE SX4/DX4
5.9 歩行点検を実施する ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
262
(2) 使用済みテープコンテナ
(3) テープコンテナ
(4) スピンドルを使用する場合の仕切り板の位置
(5) スピンドルを使用しない場合の仕切り板の位置
(6) テープリール用スライドサポート
