00196710-02-BA-SX4DX4-JA.pdf - 第23页
ユーザーマニュアル SIPLACE SX4/ DX4 1 はじめに ソフトウエアバージョン SC.705.xx 以降 20 11 年 2 月日本語版 1.4 ラインの概念 23 1.3.9 SIPLACE 純正付属品に関する注記 → 純正スペアパ ーツおよび ASM Ass embly Systems GmbH & Co. KG によ る認定付属品しか 使用 しないこと。その他の部品を 使用すると、安全性に影響を及ぼし、その結果…
1 はじめに ユーザーマニュアル SIPLACE SX4/DX4
1.3 マシンの説明 ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版
22
指定通り以外でマシンを使用するということは、たとえば次のようなことがあります。
－ 安全装置を無効にしたまま、または取り外したまま実装マシンを運転する。
－ 部品トロリーが無いまま、あるいは結合されていないまま実装マシンを運転する。
－ 認定された仕様に合わない部品を実装した場合
－ 認定されていない部品フィーダを使用した場合
－ 指定外の付属品の使用や指定外のモジュールを追加した場合
－ 無資格者が実装マシンを使用する。
－ すべてのロケーションにフィーダがあるわけでない場合、またはトレイホルダを使用する
場合、ハンドガード（ダミーフィーダ）を使用しないで、実装マシンを運転する。
－ 各マシンへの電気接続ケーブルの位置およびインストールされているオプションが不明。
－ 改造中に部品トロリーのロケーションに二人以上の人員が同時に立っている場合。
－ カバープレートおよび保護カバー上に人が立っている。
1.3.6 放出ノイズ
1
1.3.7 環境にやさしい材料および部品の処理についての重要な注意
SIPLACE マシンは、環境に配慮した処理方法で簡単に分別され、廃棄処理できる材料や部品を
使用して製造されています。
ご注意 1
システムの所有者はマシン、使用材料、消費部品および消耗部品を、適切に、環境にやさしく
廃棄処理をする責任があります。
→ 廃棄物処理と環境保護に対してお客様の国の法規制に従ってください。
1.3.8 電磁環境適合性 (EMC)
SIPLACE 実装マシンは、工業アプリケーション専用に使用されることを目的として、設計およ
び試験されています。干渉源による電磁環境適合性は、異なる環境下では保障できません。
最大放出ノイズ 75 dB (A)
ユーザーマニュアル SIPLACE SX4/DX4 1 はじめに
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 1.4 ラインの概念
23
1.3.9 SIPLACE 純正付属品に関する注記
→ 純正スペアパーツおよび ASM Assembly Systems GmbH & Co. KG による認定付属品しか使用
しないこと。その他の部品を使用すると、安全性に影響を及ぼし、その結果生じるいかな
る損害に対してもその責務を法的に無効にすることになります。
1.4 ラインの概念
1.4.1 推奨するラインの概念の説明
SIPLACE の概念は、そのフレキシビリティ、モジュール化、コンパクト設計および高性能に特
徴があります。これにより、生産ラインは、同一のモジュールと異なるモジュールで個別に構
成することができるようになります。生産要件を変更する場合、個々の実装マシンがコンパク
トなので、すばやく、かつ簡単に再構成することができます。
1

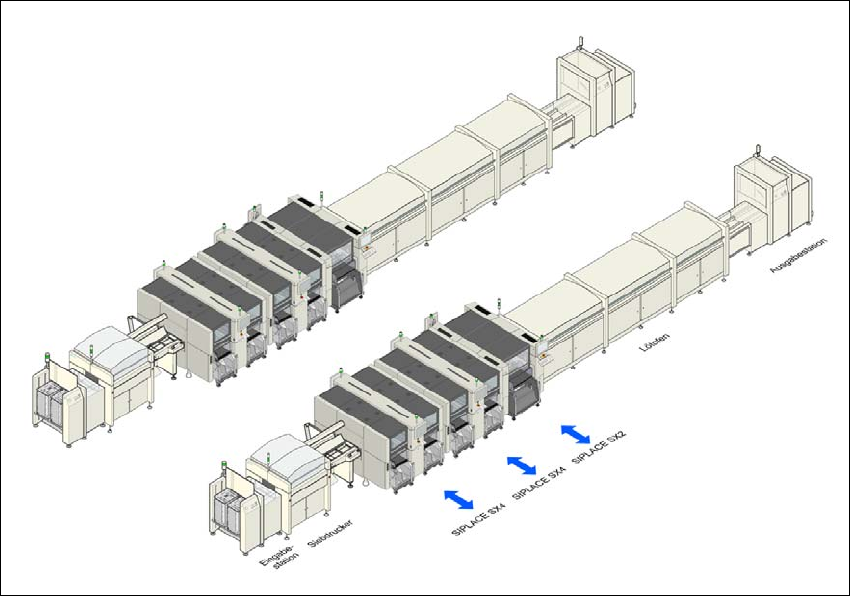

図 1.4 - 1 ラインの概念の例
SIPLACE ファミリーは、個々の生産要求に対する理想的な実装システムを提供します。
1 はじめに ユーザーマニュアル SIPLACE SX4/DX4
1.4 ラインの概念 ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版
24
1.4.2 SIPLACE ラインおよびソフトウエアソリューション
SIPLACE は、SMT マシン、ライン、および生産管理のモジュール化ソフトウエアツールに基づい
た広範囲なソリューションをご提供します。それが SIPLACE ソフトウエアスイートです。
1.4.2.1 生産の定義、オプティマイゼーション、ラインの制御
製品の高速かつ無故障の導入、および製造ラインの最適利用率は、生産枚数を最大にするのに
不可欠です。SIPLACE ソフトウエアスイートからのプログラムにより、簡単に製品をプログラ
ムし、作成したプログラムを微調整し、そのあとお客様の SMT 生産ライン内でのそれらのバラ
ンスを発見することができるようになります。
1.4.2.2 生産モニタリング & 工程制御
設定されている生産目標を達成するには、生産設備を常時モニタし、確認することが重要です。
SIPLACE のソフトウエアスイートには、ユーザーグループに合うように適合されたモニタリン
グ製品があります。これらは、マシンや生産ラインで限界を超えた場合、即座に報せます。
1.4.2.3 セットアップの確認 & トレーサビリティ
セットアップエラーは、深刻なエラーを引き起こします。操作の簡単な SIPLACE ソフトウエア
プログラムは、そのようなエラーを回避する手助けをし、それによりお客様の電子製造におけ
る高品質を確保します。
1.4.2.4 おもな SIPLACE ソフトウエアスイートの長所
－ 高速プログラミングおよびエラー検出
－ 段取り替え時間および停止を短縮
－ 生産ラインの生産性の最適利用率の確保
－ 生産現場からのリアルタイム情報
－ 情報の驚異的な高速分配
－ 資源の最適利用
－ 生産資材の再発注の要求を適時通知
－ メンテナンス対策の調整
