ユーザーマニュアル SIPLACE SX4/ DX4 6 ステーション詳細 ソフトウエアバージョン SC.704.xx 以降 20 11 年 2 月日本語版 6.1 ノズルチェンジャー 291 6 図 6.1 - 2 SIPLACE スピードスター用ノ ズルチェンジャーの 位置 - 構成例 (SX4) 6 ご注意 : 6 – ロケーション２ および 4 の実装ヘッドは、2 個の最も内側のノズルマガ ジンには届きませ ん(図 6.1 - …
6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/DX4
6.1 ノズルチェンジャー ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
290
6.1.1.1 説明
このノズルチェンジャーは、おのおの 12 個のノズルガレージのあるマガジンを 6 個収納するこ
とができます。 マガジンは、共通サポートに取り付けられます。二本の平行ピンを使ってセン
タリングされ、所定の位置に 4 個の押しボタンで固定されます。正確な位置は、各マガジンに
ある二個のフィデューシャルによって決められます。実装ヘッドが上に突き出しているマガジ
ンと衝突しないようにするために、ノズルチェンジャーの基本本体にマガジンが正しく着座し
ているかどうか、マイクロスイッチでモニタしています。マガジンが無かったり、正しく着座
していないマガジンに反応して、安全回路がマシンを停止するので、すべてのマガジンロケー
ションは、満載する必要があります。 取り付けられたノズルステーションでは、スピードス
ターのノズルから部品を吹きとばしたり、ノズルを引き抜き、廃棄することができます。
ご注意 6
このノズルチェンジャーは、スピードスターでしか使用できません。
6.1.1.2 テクニカルデータ
6
6.1.1.3 SIPLACE スピードスターのノズルチェンジャーの位置
ロケーション 1、2、3、4 には、スピードスター用ノズルチェンジャーをおのおの 1 個取り付け
られます ( ページ 291
の図 6.1 - 2 のアイテム 1)。
これにより、実装マシンでは次のノズルチェンジャー構成が可能です。
6
SIPLACE スピードスター用ノズルチェンジャー
寸法 ( 長さ x 幅 x 高さ ) 449 mm x 94.5 mm x 79 mm
ノズルホルダの個数 72 個
ノズルマガジンの個数 6 個
ノズルタイプ 10xx、11xx、12xx
ノズル交換時間 ノズル 1 個当たり約 2 秒
接続圧縮空気 0.48 MPa (4.8 bar)
ロケーション ノズルマガジンの個数 スペアノズルマガジンの個数 ノズルホルダの個数
16個 - 72個
2 4 個 2 個 48 個 (+ 24 個スペア )
36個 - 72個
4 4 個 2 個 48 個 (+ 24 個スペア )
ユーザーマニュアル SIPLACE SX4/DX4 6 ステーション詳細
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 6.1 ノズルチェンジャー
291
6

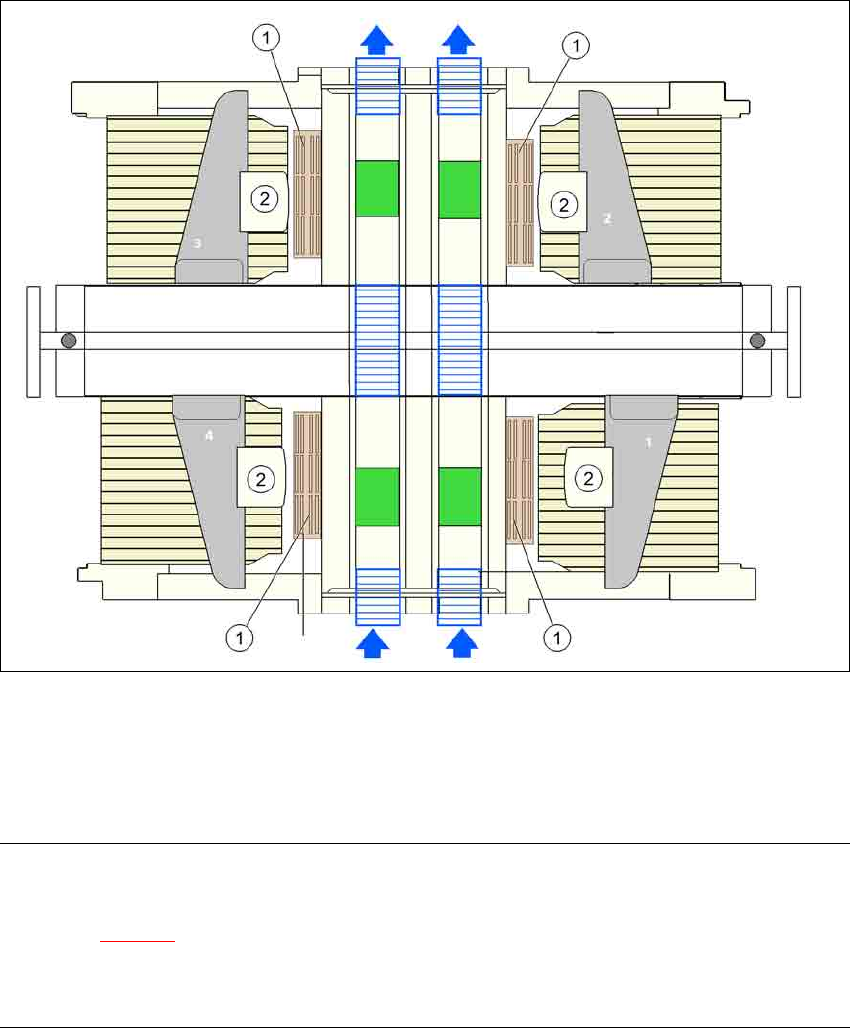

図 6.1 - 2 SIPLACE スピードスター用ノズルチェンジャーの位置 - 構成例 (SX4)
6
ご注意 : 6
– ロケーション２および 4 の実装ヘッドは、2 個の最も内側のノズルマガジンには届きませ
ん(図6.1 - 2
のアイテム 2)。
– マガジンが無かったり、正しく着座していないマガジンに反応して、安全回路がマシンを
停止するので、すべてのマガジンロケーションは、満載する必要があります。
6
(1) ノズルチェンジャー
(2) SIPLACE スピードスター
6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/DX4
6.1 ノズルチェンジャー ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
292
6.1.1.4 アセンブリ
ノズルチェンジャーは、部品トロリー結合ユニットまたは DX テーブルに取り付けられます。
6

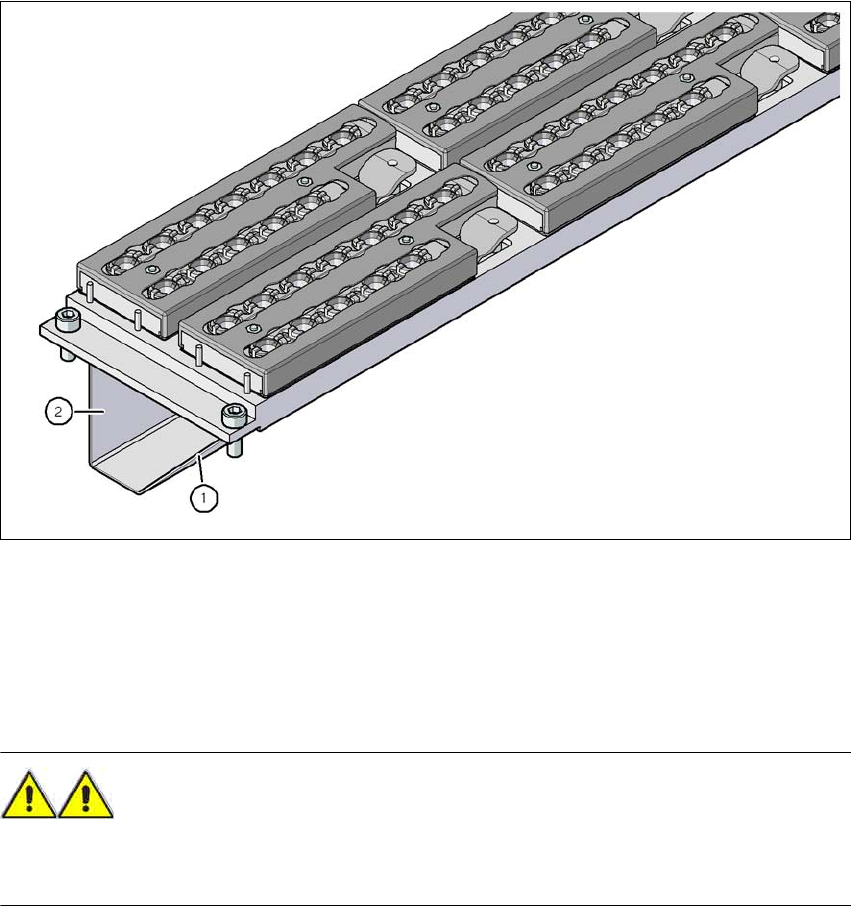

図 6.1 - 3 アセンブリ位置
(1) 部品トロリー結合ユニット /DX テーブル側を向く傾斜面
(2) PCB コンベヤ側を向く垂直面。
→ 傾斜面が部品トロリー結合ユニット /DX テーブル側を向くようにノズルチェンジャーを揃
えます。
警告 6
– おのおのの実装ヘッドに対応するノズルチェンジャーしかインストールしないでください。
混載した構成では、ヘッドが衝突する危険性があります。
