4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/ DX4 4.2 設置場所の基盤 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 200 4 端子台 電圧 1U1 415 VAC 1V1 415 VAC 1W1 415 VAC 3U3 400 VAC 3V3 400 VAC 3W3 400 VAC 4U4 380 VAC 4V4 380 VAC 4W4 380 VAC 5U5 230 …
ユーザーマニュアル SIPLACE SX4/DX4 4 据え付けと委託作業
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.2 設置場所の基盤
199
4.2.3.5 三相変圧器 T1 の一次側への接続をチェックする
三相変圧器 T1 の一次側は、対象の供給電圧に対して構成する必要があります。
→ 端子台（1）をチェックして、三相変圧器の一次側終端が対象の供給電圧に正しく接続され
ていることを確認します。
4
図 4.2 - 4 三相変圧器 T1 の一次側の端子台
(4) 三相変圧器
ご注意 4
日本の供給網 (3 x 200 VAC) およびアメリカの供給網 (3 x 208 VAC) は、3 x 204 V~ の端子に
接続します。
次の概要は、三相変圧器の一次側電圧の接続オプションを表示しています。
(1)
(2)
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/DX4
4.2 設置場所の基盤 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
200
4
端子台 電圧
1U1 415 VAC
1V1 415 VAC
1W1 415 VAC
3U3 400 VAC
3V3 400 VAC
3W3 400 VAC
4U4 380 VAC
4V4 380 VAC
4W4 380 VAC
5U5 230 VAC
5V5 230 VAC
5W5 230 VAC
6U6 220 VAC
6V6 220 VAC
6W6 220 VAC
7U7 204 VAC
7V7 204 VAC
7W7 204 VAC
ユーザーマニュアル SIPLACE SX4/DX4 4 据え付けと委託作業
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.2 設置場所の基盤
201
4.2.3.6 突入電流リミッタジャンパをチェックする
変圧器（A2）の突入電流リミッタは、すべての供給電圧に対して同様の方法で接続します。コ
ネクタは、入力電圧 230V の位置にすべて挿入します。
4

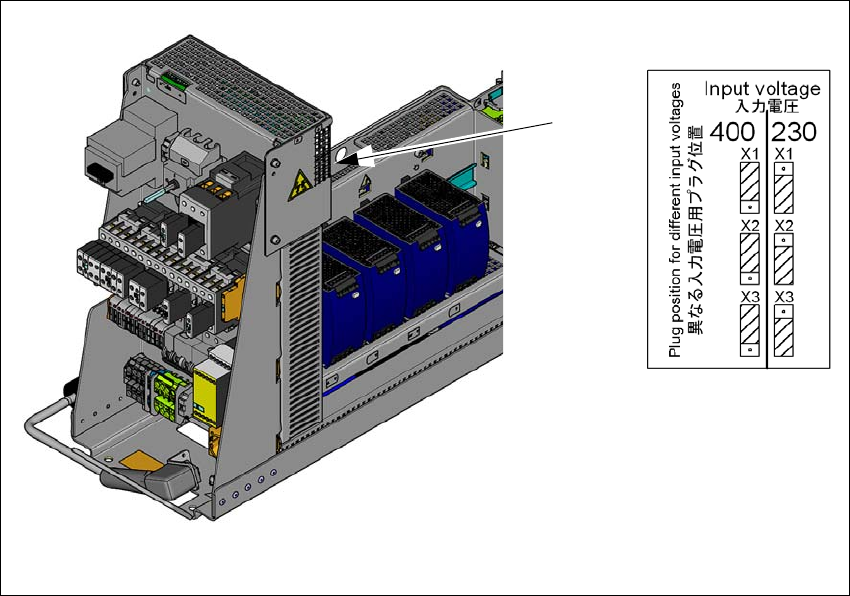

図 4.2 - 5 突入電流制限のボードおよびコネクタの位置
(1) 突入電流リミッタ（A2）の位置
(2) 設定図面
→ 変圧器の突入電流リミッタのコネクタの割り付けをチェックします。すべてのメイン電圧
のコネクタは、入力電圧 230V の箇所に挿入する必要があります。
(1)
(2)
