3.9.2.8 56 mm X テープフィーダ
3

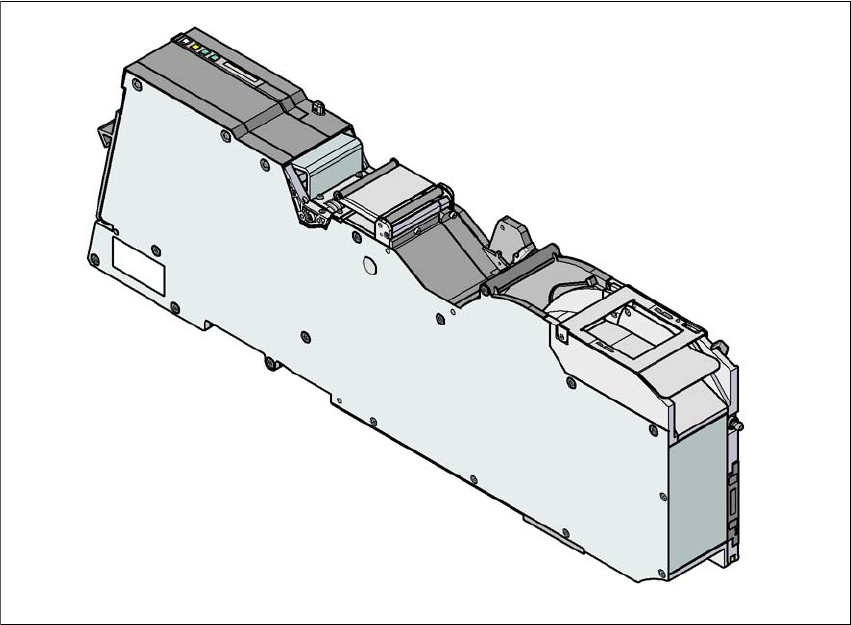

図 3.9 - 10 56 mm X テープフィーダ
3
3
3
56 mm X テープフィーダ
アイテム番号 00141276-xx
スプライスセンサ付き 56 mm X テープフィーダ
アイテム番号 00141296-xx
幅
69.8
フィーダが占有するロケーション個数
6
送りピッチ
4 mm から 64 mm、4 mm ピッチ
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.9 SIPLACE SX4/DX4 の X フィーダ
161
3.9.2.9 72 mm X テープフィーダ
3
図 3.9 - 11 72 mm X テープフィーダ
3
3
3
72 mm X テープフィーダ
アイテム番号 00141277-xx
スプライスセンサ付き 72 mm X テープフィーダ
アイテム番号 00141297-xx
幅
81.6
フィーダが占有するロケーション個数
7
送りピッチ
4 mm から 80 mm、4 mm ピッチ
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.9 SIPLACE SX4/DX4 の X フィーダ ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
162
3.9.2.10 88 mm X テープフィーダ
3
図 3.9 - 12 88 mm X テープフィーダ
3
3
3
88 mm X テープフィーダ
アイテム番号 00141278-xx
スプライスセンサ付き 88 mm X テープフィーダ
アイテム番号 00141298-xx
幅
105.2 mm
フィーダが占有するロケーション個数
9
送りピッチ
4 mm から 96 mm、4 mm ピッチ
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
