2 運転上の安全 ユーザーマニュアル SIPLACE SX4/DX4 2.10 メインスイッチで電源をオフした 後のマシンのエネルギ状態 ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本 語版 84 2.10.1 メインスイッチでマシンの電源をオフにするが、接続されたままの場合 警告 メインスイッチをオフにしても、 次の構成部品にはそれでも潜在する致命的電圧がかかってい ます。 – 変圧器ユニットの メイン電源…
ユーザーマニュアル SIPLACE SX4/DX4 2 運転上の安全
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 2.10 メインスイッチで電源をオフした後のマシンのエネルギ状態
83
2.10 メインスイッチで電源をオフした後のマシンのエネ
ルギ状態
2
図 2.10 - 1 マシンの電源位置 (SX4 の例 )
2
警告
マシンには、3 x 200 VAC、3 x 208 V AC、 3 x 220 V AC、 3 x 230 V AC、3 x 380 V AC、
3 x 400 V AC または 3 x 415 V AC ± 5 %、50/60 Hz のメイン電源電圧が供給されています。
すなわち、メインスイッチをオフにしても、システム内のいくつかの装置には致命的な電圧が
かかっている可能性があります。マシンを不適切に取り扱うと、作業者が死亡、重傷、または
マシンに大きな損害を被ることがあります。 2
→ 適合する事故防止と DIN の規則（特に DIN EN 60204、パート 1 または IEC60204、パート 1）
および自国で適用できる規則に必ず従うこと。
→ 電源ユニット上のカバーは、適切な資格があり訓練された人しか開けないこと。
(1) メインスイッチ
(1)
2 運転上の安全 ユーザーマニュアル SIPLACE SX4/DX4
2.10 メインスイッチで電源をオフした後のマシンのエネルギ状態 ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版
84
2.10.1 メインスイッチでマシンの電源をオフにするが、接続されたままの場合
警告
メインスイッチをオフにしても、次の構成部品にはそれでも潜在する致命的電圧がかかってい
ます。
– 変圧器ユニットのメイン電源接続端子、メインスイッチの L1、L2、L3。
– オンしている F1 自動サーキットブレーカ付きサービスソケット X102。
– メインスイッチをオフにしても、なお潜在する致命的電圧がかかっている配線すべての色
は茶色です。
2

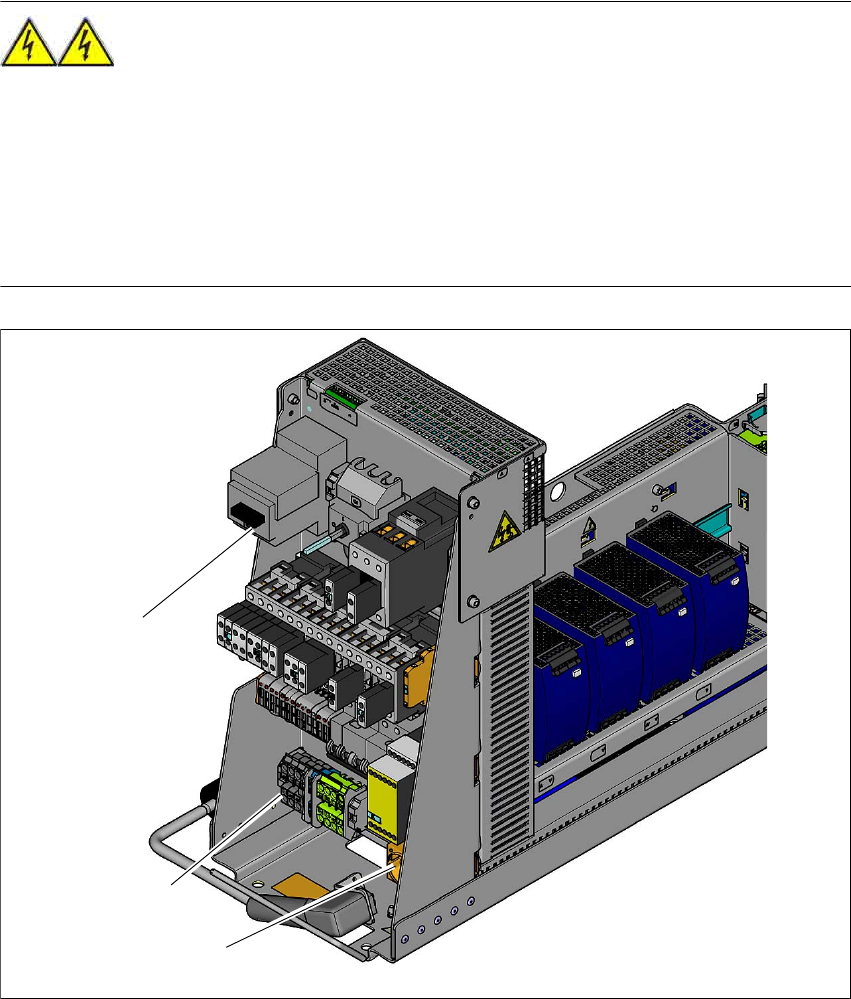

図 2.10 - 2 電源ユニット、正面図
(1) サービスソケット (X102)
(2) メイン接続端子 (X100)
(3) メインスイッチ (Q1)
(3)
(1)
(2)
ユーザーマニュアル SIPLACE SX4/DX4 2 運転上の安全
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 2.10 メインスイッチで電源をオフした後のマシンのエネルギ状態
85
2
図 2.10 - 3 電源ユニット、側面図
(1) 各国専用のメイン電圧用変圧器の一次接続端子台。
次の表は、メインスイッチでマシンの電源をオフするが、メイン電源に接続されたままである
ときのモジュールの電圧を示しています。
(1)
