4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/DX4
4.3 マシンをセットアップする ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
202
4.3 マシンをセットアップする
4.3.1 警告指導
危険 4
SIPLACE エンジニアまたは資格のある人しか、マシンをセットアップしたり委託作業したりし
てはいけません。
→ 適用できる事故防止規則に必ず従うこと
→ それでもマシンの下でアセンブリ作業を実行しなければならない場合、適当な手段でまず
マシンを固定します。これをサポートするためにフォークリフトだけを使用してはいけま
せん。
→ 組立中に頭が自由に動かせるように、PCB コンベヤエリアに X-Y 軸が無いようにし、怪我
をする危険性をなくします。
→ マシンの高さを調整するのに次の二人が必要です。
– 一人は、必要なアセンブリ作業を行ないます。もう一人は、アセンブリ中に吊り上げ
られたマシンを見て、動いていないか監視します。
→ 足を保護する特殊安全靴を着用します。
ユーザーマニュアル SIPLACE SX4/DX4 4 据え付けと委託作業
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.3 マシンをセットアップする
203
4.3.2 フォークリフトトラックでマシンを持ち上げ、運搬する
4

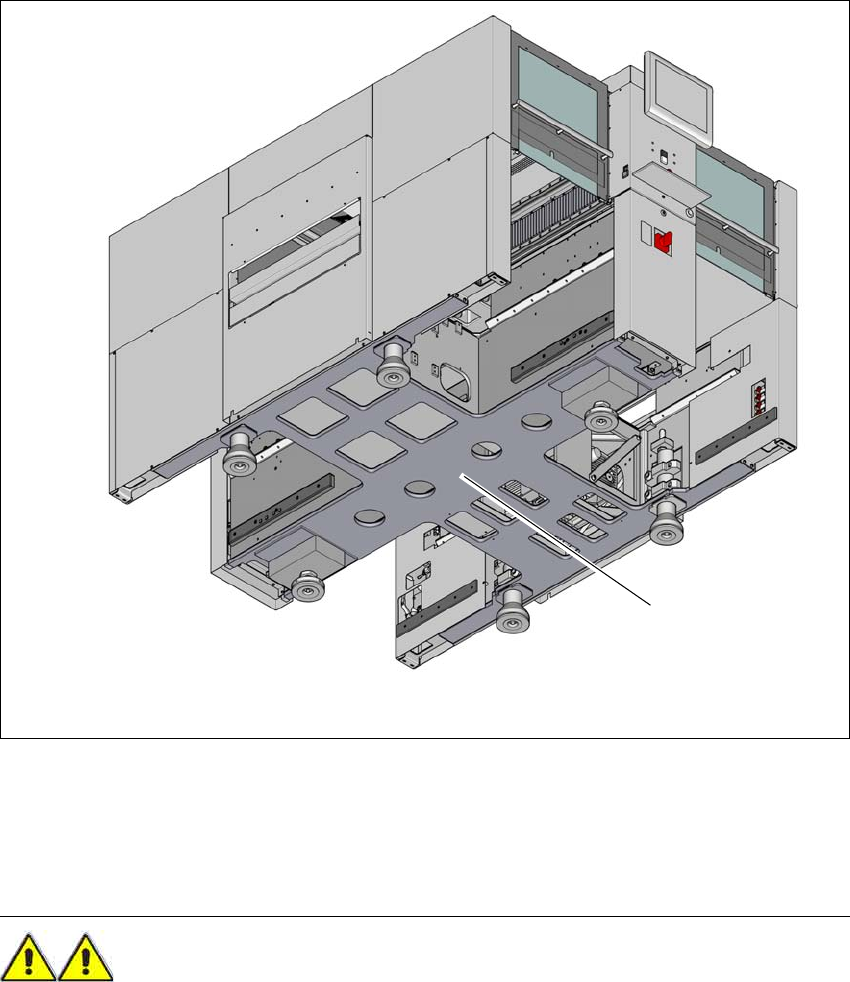

図 4.3 - 1 接触面 - PCB 搬送方向に直角なフォーク (SX4 の例 )
(1) フォークリフトトラックのフォークの接触面
→ PCB コンベヤに直角にフォークリフトトラックを位置決めし、マシンの接触面がフォーク
上に均等に乗るまでフォークを広げます。
警告 4
マシンへの復旧不可能な損害を避けるために、マシンを持ち上げる
前に
、次の点にご留意くだ
さい。
マシンへの復旧不可能な損害を避けるために、マシンを持ち上げる
前に
、次の点にご留意くだ
さい。
– フォークは、PCB コンベヤに平行にしなければなりません。
– フォークは、マシンの中心にまっすぐ揃えます。
(1)
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/DX4
4.3 マシンをセットアップする ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
204
– フォークは、それらがマシン下部の接触エリア内にとどまっているような程度までしか開
かないこと。( ページ 193
の図 4.1 - 4 参照 )。
– マシンがこの接触面の外側で持ち上げられないように、フォーク間の距離を広げないこと。
これにより、マシンフレームを変形したり、ケーブルや配線を損傷するおそれがあります。
→ マシンを持ち上げるとき、フォークに均等に負荷がかかるようにします。フォークとマシ
ンがしっかりと支持されていると、持ち上げたときマシンが傾かないようになります。こ
れは、マシンの脚の取付部分を変形するおそれのあるマシンの脚への負荷の偏りも防止し
ます。マシンを持ち上げるとき、別の人がマシンを監視し、フォークリフトで持ち上げる
ときにマシンが一方に傾かないようにすることをお奨めします。
警告 4
マシンを運搬するとき、マシンのすべての脚は、床に触れないようにします。床に触れている
と、脚が床面を引きずり障害物に衝突することになります。これにより、マシンフレームのマ
シンの脚の取付部を損傷する可能性があります。
4.3.3 付属部品を取り付ける
マシンは、モニタ、オペレーティングパネル、キーボードおよび表示ランプを取り外したまま
納品されます。これらの部品を取り付けるには、次のように進めます。
– 表示ランプを取り付ける セクション 4.3.3.2
のページ 205 参照。
– オペレーティングパネルを取り付ける セクション 4.3.4
のページ 205 参照。
– モニタを取り付ける セクション 4.3.3.4
のページ 205 参照。
– キーボード取付具を掛け、キーボードを接続する
– DX テーブルの下にテープコンテナおよび使用済みテープコンテナを配置します (DX4 のみ
)。
4.3.3.1 保護カバースイッチをチェックし、設定する
→ 保護カバースイッチの機能をチェックします ( ページ 55 の 2.5.1 参照）。
→ 必要に応じて、保護カバースイッチを調整します ( サービスマニュアル参照 )。
