4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/ DX4 4.3 マシンをセットアップする ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 220 4 図 4.3 - 13 マシン中央の脚を揃 え、ロックする → 水準器を使用して、実装マシンが 正確に揃っていることを確認します。 → SW65 の開放端スパナを使用して、M2 4 のロックナット ( アイテム 3) を締めつけます。 (…
ユーザーマニュアル SIPLACE SX4/DX4 4 据え付けと委託作業
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.3 マシンをセットアップする
219
4

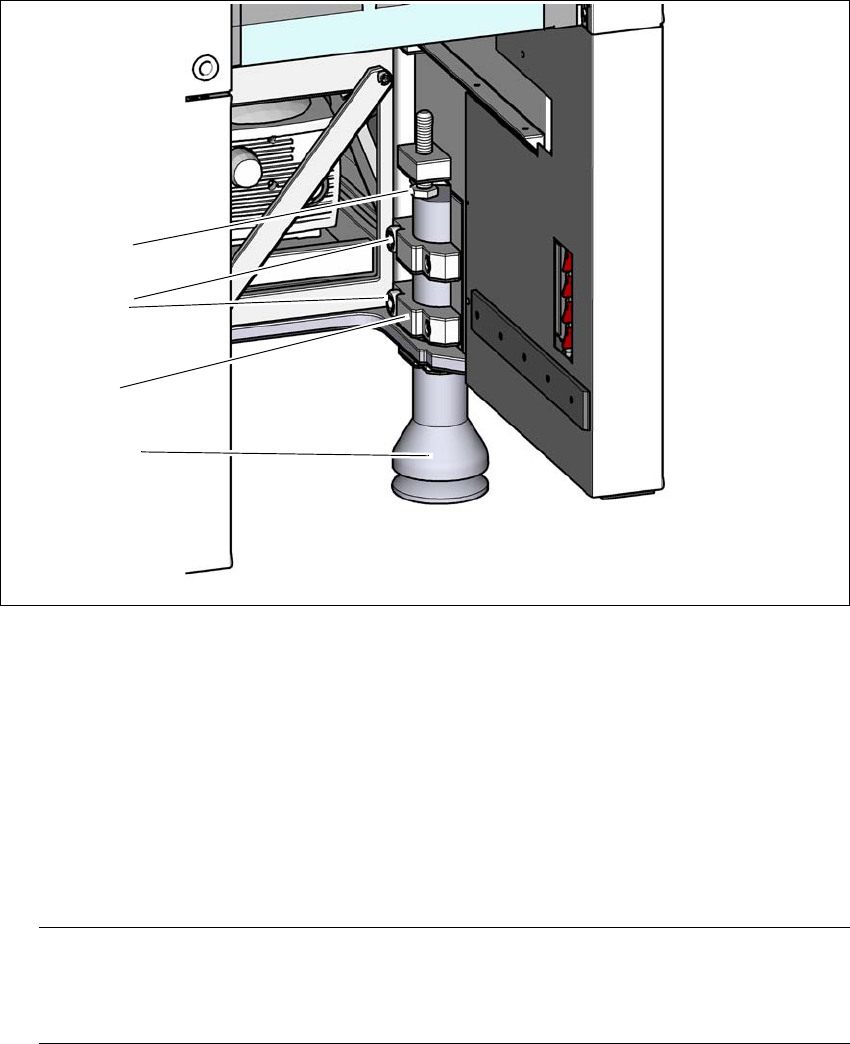

図 4.3 - 12 マシン外側の脚の高さをプリセットする
(1) 高さ調整用、調整ボルト M24x120 ( マシン高さ 900 mm では M24x100)
(2) マシン外側の脚
(3) クランプ部品
(4) M24x90 キャップボルト
→ 所要のボードコンベヤ高さをチェックします。
→ マシンが整列したら、トルクレンチを使用して、マシン外側の脚すべて（アイテム 3）の
固定部品をキャップボルト M24x90 ( アイテム 4) を締め付けてクランプします。
ご注意 4
締め付けトルクは、130 Nm です。締め付けトルクが弱いと、マシンが振動することがあり
ます。
→ 床面にしっかりと着地するまで、フックレンチ 135 - 145 を使用して、マシン中央の脚を
逆に回します。
→ マシンのバランスをくずさないように、マシン中央の脚をあまり逆回ししすぎないように
します。
(4)
(2)
(1)
(3)
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/DX4
4.3 マシンをセットアップする ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
220
4
図 4.3 - 13 マシン中央の脚を揃え、ロックする
→ 水準器を使用して、実装マシンが正確に揃っていることを確認します。
→ SW65 の開放端スパナを使用して、M24 のロックナット ( アイテム 3) を締めつけます。
(1) スペーサ
(2) マシン中央の脚
(3) M24 ロックナット
ユーザーマニュアル SIPLACE SX4/DX4 4 据え付けと委託作業
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.3 マシンをセットアップする
221
4.3.8.2 エアークッション運搬システムでマシンを揃える
→ マシンフレームの下の接触箇所にエアークッション運搬システムのエアークッションを 4
個入れます。
→ マシンを持ち上げ、ラインに揃えます。
→ 隣のマシンの PCB コンベヤシステムからの距離をチェックします。これは 1 mm から 3 mm
の間にする必要があります。
→ マシンを降ろします。
4
図 4.3 - 14 エアークッション搬送システムの接触位置 (SX4 の例 )
(1) エアークッション搬送システム用の 4 箇所の接触位置
(1)
(1)
